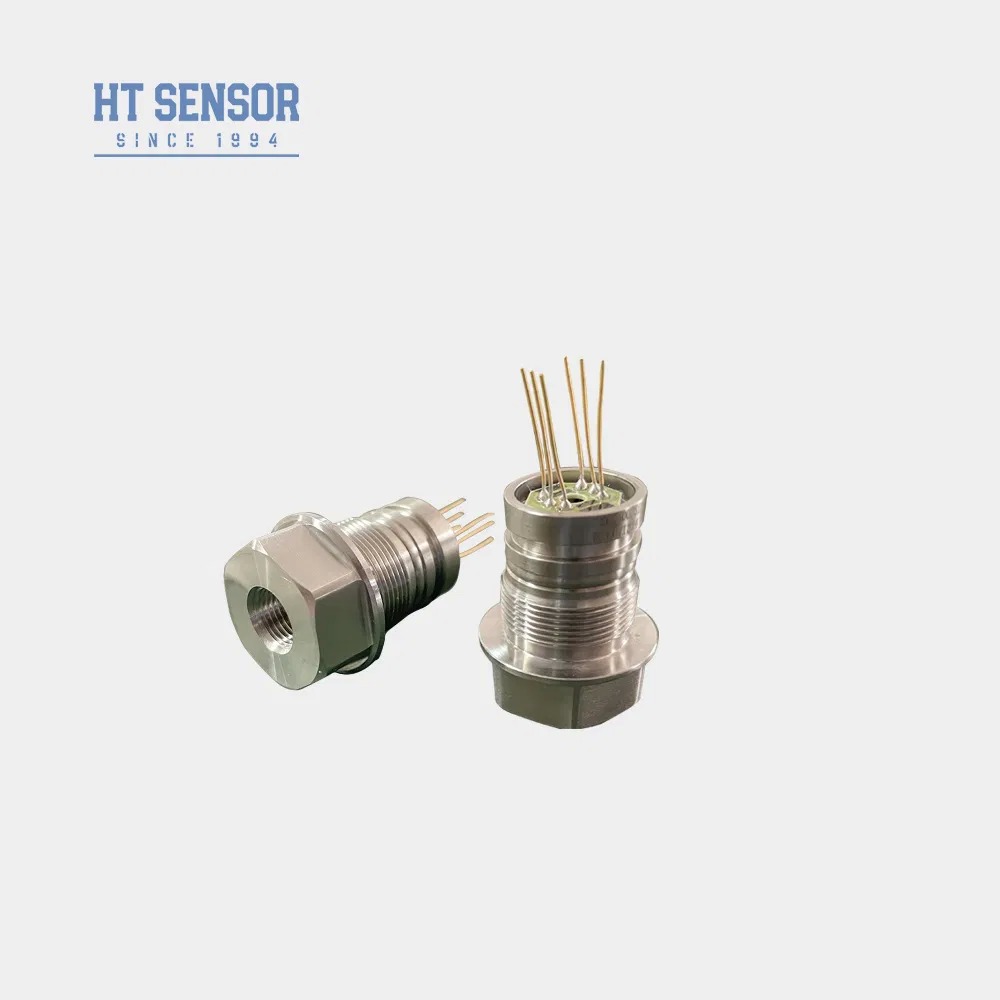

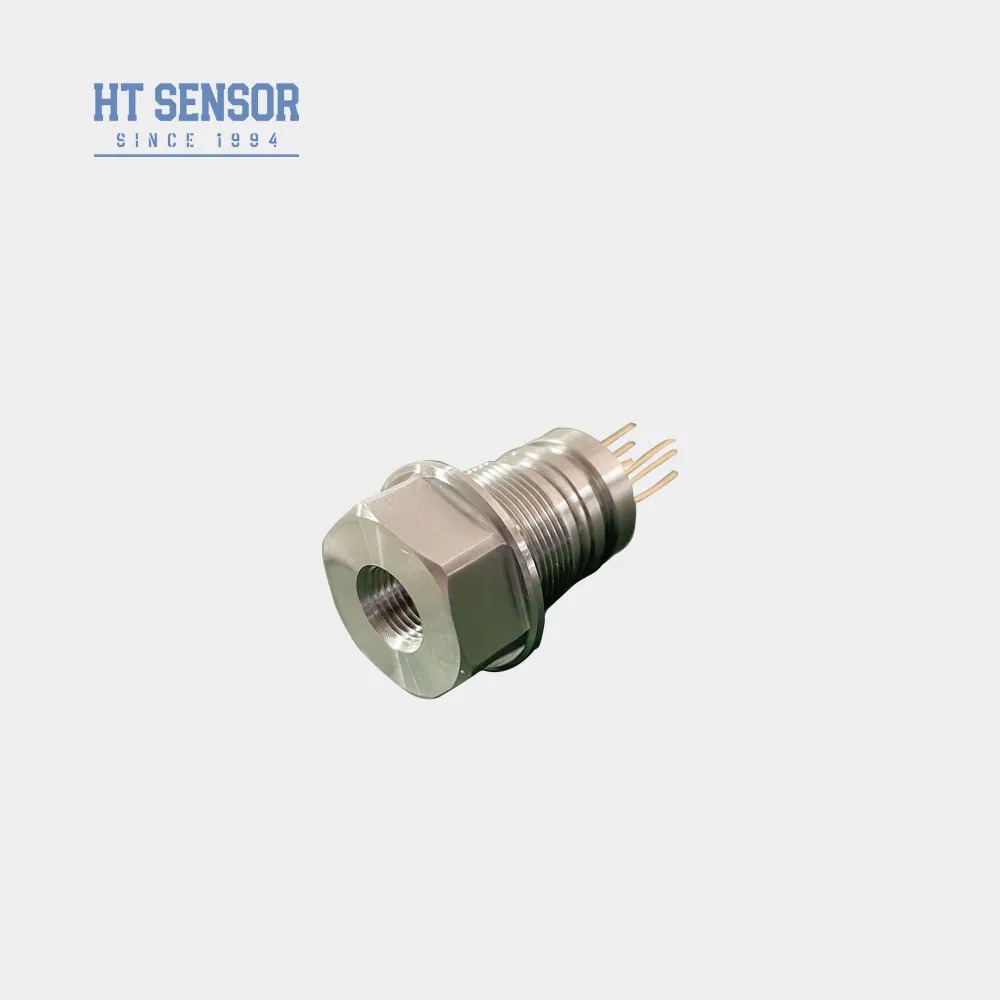

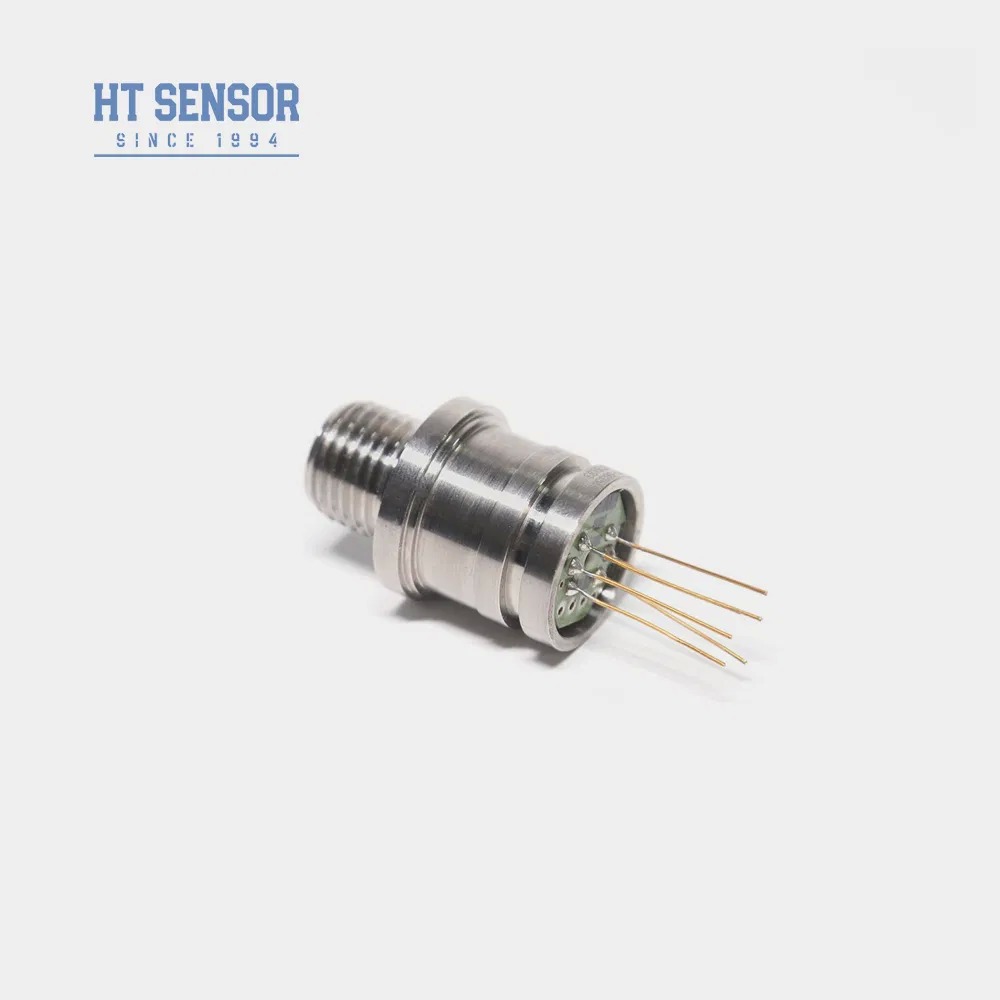

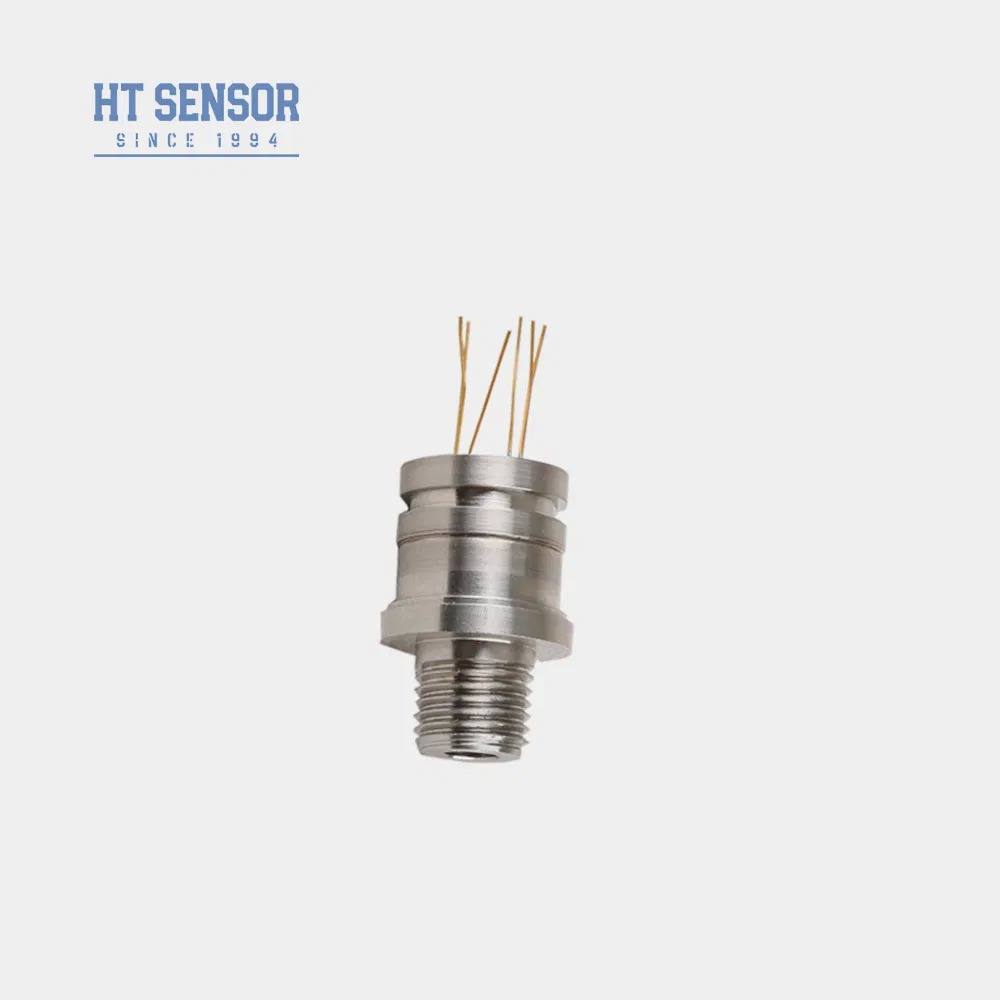

HT30 Sel Sensor Tekanan dengan Thread Connect Voltage Thread Level Sensor
Product Details
| Model TIDAK.: | HT30 | Sinyal Keluaran: | Sinyal mv Tipe Analog |
|---|---|---|---|
| Proses Produksi: | Integrasi | Bahan: | Baja Tahan Karat |
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Peringkat IP: | IP65 | Kekuatan: | 1,5mA |
| Benang: | G1/4 dan seterusnya | Suhu Operasional: | -20~80 ºC |
| Suhu Penyimpanan: | -40~125 ºC | Berat: | ~63g |
| Menyoroti |
HT30 sensor tekanan thread connect,sensor tekanan silikon dengan garansi,sel sensor tingkat benang tegangan |
||
Product Description
- Teknologi canggih dengan rumah baja tahan karat 316L dan bahan diafragma premium termasuk titanium dan Hastelloy
- Sirkuit film tebal untuk kompensasi suhu yang tepat dan koreksi titik nol
- Beberapa opsi antarmuka ulir tersedia
- Konstruksi satu bagian yang dilas dengan ukuran ringkas dan keandalan tinggi
- Situs proses industri termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
- Industri kelautan dan penerbangan
- Sistem kontrol hidrolik dan pneumatik
- Aplikasi kontrol proses
- Catu Daya: ≤2mA DC (Khas 1.5mA DC)
- Impedansi Input: 2.5KΩ~6KΩ
- Impedansi Output: 2.5KΩ~6KΩ
- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Rentang Pengukuran | Gauge(G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|---|
| Absolut(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Tertutup(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS |
| Parameter | Typ | Maks | Satuan |
|---|---|---|---|
| NonLinearitas | ±0.15 | ±0.3 | %F.S |
| Keterulangan | 0.05 | 0.1 | %F.S |
| Histeresis | 0.05 | 0.1 | %F.S |
| Output Offset Nol | 0±1 | 0±2 | mV |
| Output Skala Penuh (≤20KPa) | 50±10 | 50±30 | mV |
| Output Skala Penuh (≥35kPa) | 100±10 | 100±30 | mV |
| Hanyutan Suhu Offset Nol (≤20KPa) | ±1 | ±2 | %F.S |
| Hanyutan Suhu Offset Nol (≥35kPa) | ±0.5 | ±1 | %F.S |
| Hanyutan Suhu Skala Penuh (≤20KPa) | ±1 | ±2 | %F.S |
| Hanyutan Suhu Skala Penuh (≥35kPa) | ±0.5 | ±1 | %F.S |
| Suhu Kompensasi (≤20KPa) | 0~50 | ºC | |
| Suhu Kompensasi (≥35kPa) | 0~70 | ºC | |
| Suhu Operasi | -20~80 | ºC | |
| Suhu Penyimpanan | -40~125 | ºC | |
| Kelebihan Beban yang Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||
| Tekanan Pecah | 5X skala penuh | ||
| Stabilitas Jangka Panjang | 0.2 % F.S/Tahun | ||
| Material Diafragma | 316L | ||
| Resistansi Isolasi | ≥200MΩ 100VDC | ||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||
| Guncangan | 100g, 11ms | ||
| Waktu Respons | ≤1ms | ||
| Segel O-ring | Karet nitril atau karet Fluoro | ||
| Media Pengisi | Minyak Silikon | ||
| Berat | ~63g | ||
- Pastikan kesesuaian yang tepat antara ukuran inti dan rumah pemancar untuk kekedapan udara yang diperlukan
- Sejajarkan rumah secara vertikal dan berikan tekanan yang merata selama perakitan untuk menghindari kerusakan pada pelat kompensasi
- Berikan instruksi khusus saat memesan jika media yang diukur tidak kompatibel dengan bahan diafragma 316L
- Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan
- Jaga agar port inti tekanan pengukur tetap terbuka ke atmosfer dan cegah masuknya air, uap, atau media korosif
- Rujuk label inti yang sebenarnya untuk setiap perubahan konfigurasi lead pin
