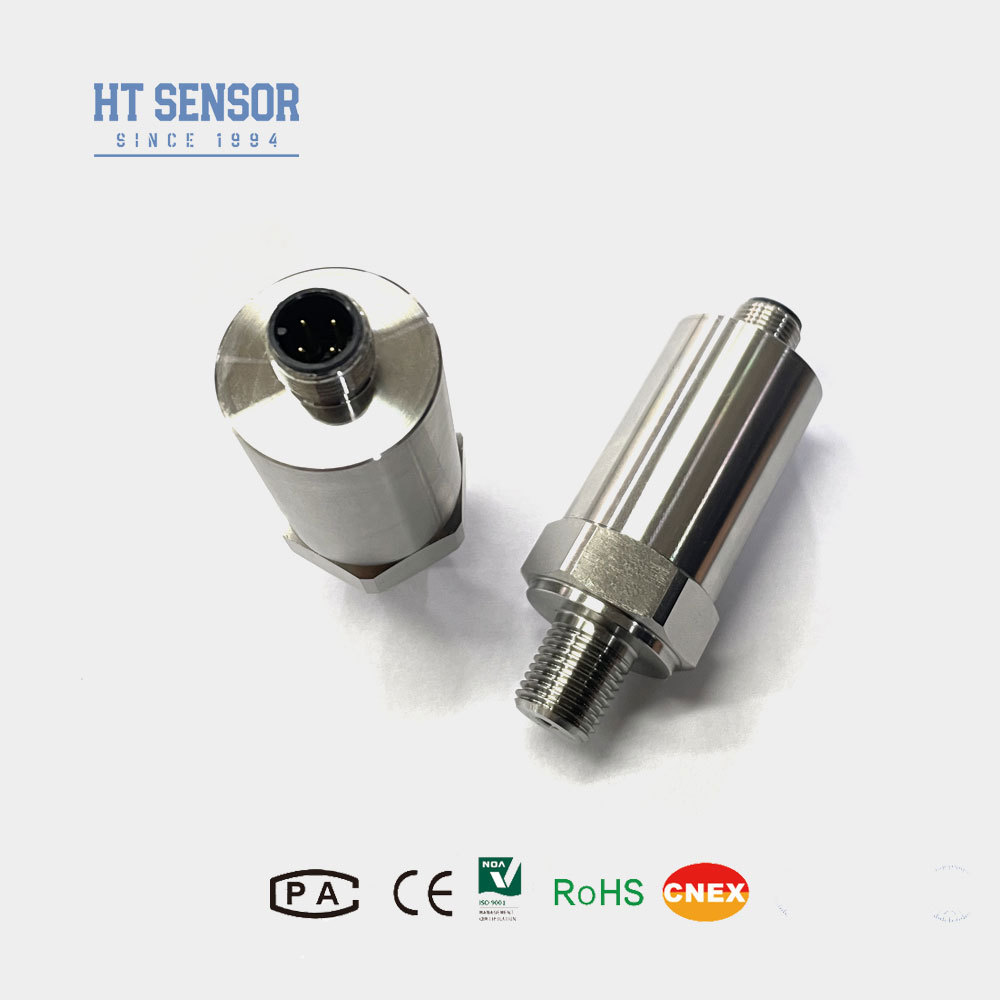

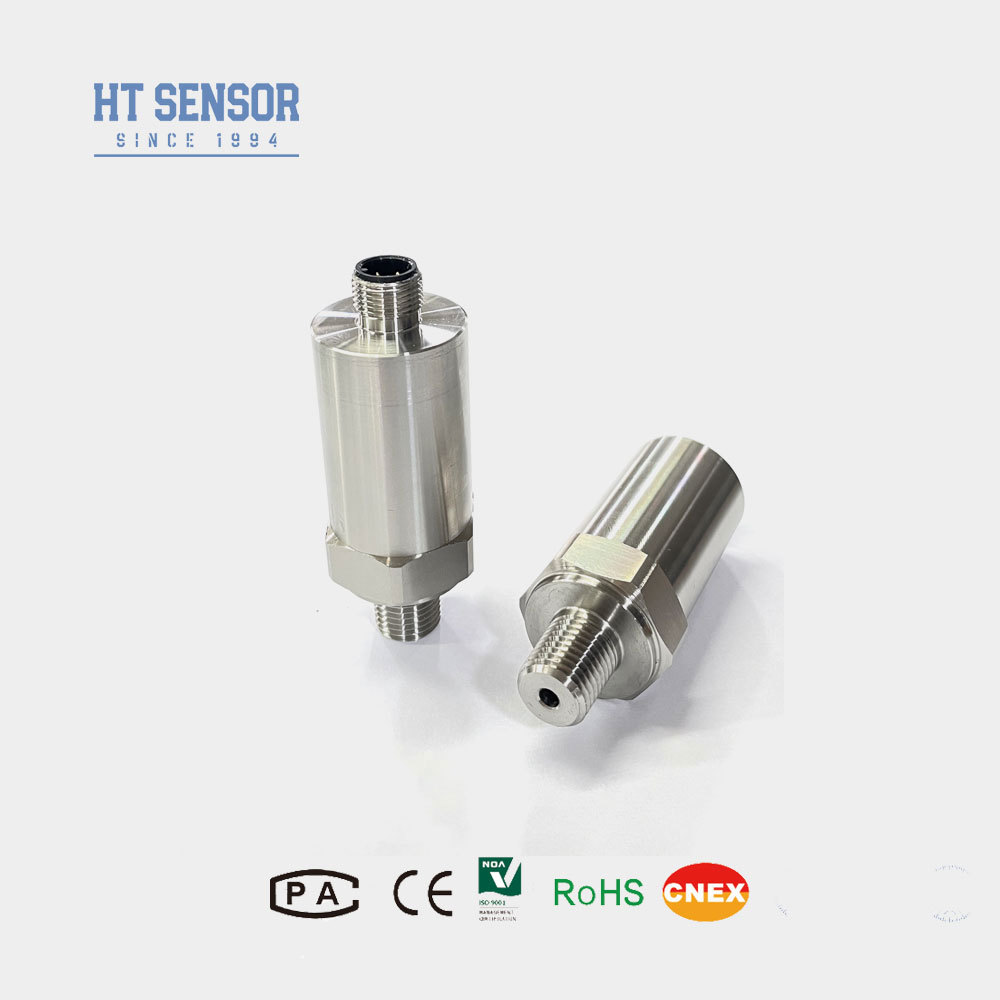

Sensor Tekanan Industri BP156 Transmitter Tekanan dengan M12*1 G1/4 Level Sensor
Product Details
| Model TIDAK.: | BP156 | Media Ukur: | Cairan |
|---|---|---|---|
| Nilai akurasi: | 0,5g | Rentang Tekanan: | 0kpa~10kpa..……40MPa |
| Tipe Tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup | Suhu kompensasi: | -10 ℃ ~ 70 ℃ |
| Kelebihan muatan: | ≤ 1,5 kali dari kisaran pengenal | Ketepatan: | ± 0,25% (Typ.) ± 0,5% (maks.) |
| Stabilitas jangka panjang: | ± 0,1%FS/tahun (Typ.) ± 0,2%FS/tahun (maks.) | Suhu Operasional: | -20ºC ~ 80ºC |
| Suhu Penyimpanan: | -40ºC ~ 120ºC | Bahan diafragma: | 316L |
| Berat: | ~0,25kg | ||
| Menyoroti |
sensor tekanan silikon dengan garansi,Sensor Tekanan Silikon Keakuratan Tinggi,Sensor Tekanan Silikon Industri |
||
Product Description
- Rentang pengukuran yang luas dengan struktur baja tahan karat dan bentuk antarmuka tekanan yang beragam
- Konstruksi baja tahan karat dengan nilai perlindungan IP65
- Kalibrasi nol dan skala penuh yang dapat diatur
- Keakuratan tinggi dengan semua struktur stainless steel
- Pengukuran tekanan gas dan cairan yang tidak korosif dengan baja tahan karat 316L
- Aplikasi industri maritim dan penerbangan
- Proses industri di lokasi termasuk minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Sistem kontrol hidraulik dan pneumatik
| Jangkauan pengukuran | 0kPa ~ 10kPa...40MPa |
|---|---|
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability & Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10MPa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,25kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4 ~ 20mA 0~10/20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V | 5VDC | 3 kawat |
- Memastikan media yang diukur kompatibel dengan bagian kontak produk
- Produk tipe tahan ledakan tidak termasuk kepala tampilan digital
- Untuk pemancar dengan kepala layar LCD atau LED, catu daya tidak harus lebih rendah dari 20VDC
- Menginstal perangkat perlindungan petir dan memastikan grounding yang tepat untuk operasi yang andal
- Untuk suhu operasi di bawah -20oC, pilih EPDM O-ring seal bukan karet Fluoro
- Panjang kabel default adalah 1,5 m (bahan polietilen) - tentukan alternatifnya dalam urutan
- Beri tahu kami persyaratan khusus termasuk getaran yang kuat, kekuatan dampak, atau gangguan elektromagnetik
| Kode | Desain Konstruksi |
|---|---|
| 5 | Packard plug |
| 6 | Kabel Output Langsung tertutup 1,5 meter |
| 7 | Konektor Mini Hirschmann |
| 8 | Konektor Hirschmann Besar |
| Kode | Sumber Daya |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | lainnya |
| Kode | Sinyal output |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10mADC |
| S5 | 0 ~ 20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| Kode | Koneksi Tekanan |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | lainnya ((¢50.4 Flange) |
| Kode | Koneksi Listrik |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel Disegel Outlet 1,5 meter |
| B4 | lainnya |
| Kode | Jenis Tekanan |
|---|---|
| G | Tekanan pengukur |
| A | Tekanan mutlak |
| S | Tekanan referensi tertutup |
Product Highlights
BP156 Transmitter TekananBP156 pemancar tekanan menggunakan seri HT silikon tahan tekanan isolasi membran isi minyak inti sebagai elemen pengukuran sinyal.Sirkuit pemrosesan sinyal terletak di dalam rumah stainless steel, mengubah sinyal sensor menjadi sinyal output standar. produk telah mengalami ...
