Informasi Detail

Nomor Model.:	BP156TC	Media Ukur:	Udara atau cairan
Tingkat Akurasi:	0,5 gram	Rentang Tekanan:	0kpa~10kpa...5MPa
Peringkat IP:	IP65	Jenis tekanan:	Tekanan pengukur
Bahan Perumahan:	304 SS	Stabilitas jangka panjang:	0,1%FS/Tahun
Rentang Pengukuran:	0kPa ~ 10kPa...20MPa	Kelebihan muatan:	≤ 1,5 kali dari kisaran pengenal
Akurasi @ 25ºC:	±0,5% (Maksimal)	Pengulangan & Histeresis:	0,02%FS (Typ.) 0,05%FS (maks.)
Suhu nol suhu melayang:	± 0,02%FS/ºC (≤100kPa) ± 0,01%FS/ºC (> 100kPa)	Melayang suhu skala penuh:	± 0,02%FS/ºC (≤100kPa) ± 0,01%FS/ºC (> 100kPa)
Respon Frekuensi:	2.4KHZ
Menyoroti:	Sensor tekanan 4-20mA , Pemancar tekanan keramik , Transmitter Tingkat Air yang Disesuaikan

Deskripsi Produk

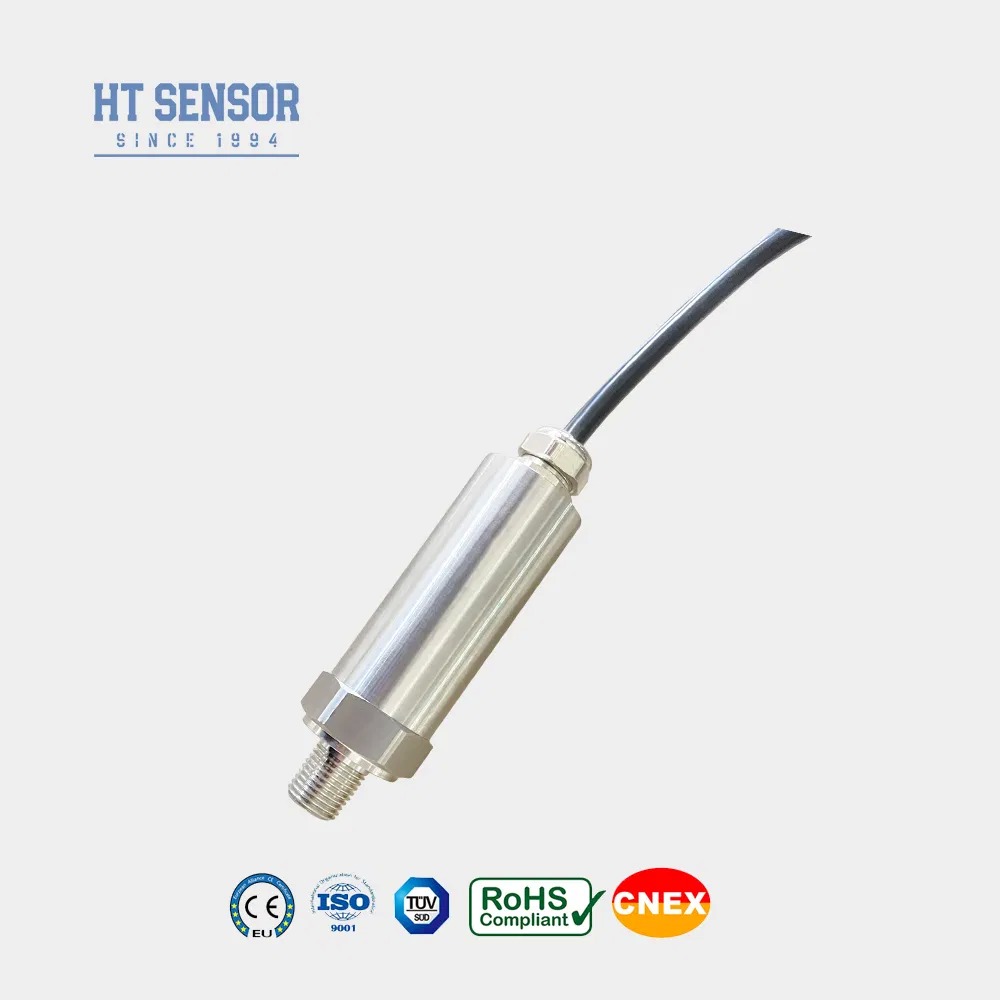

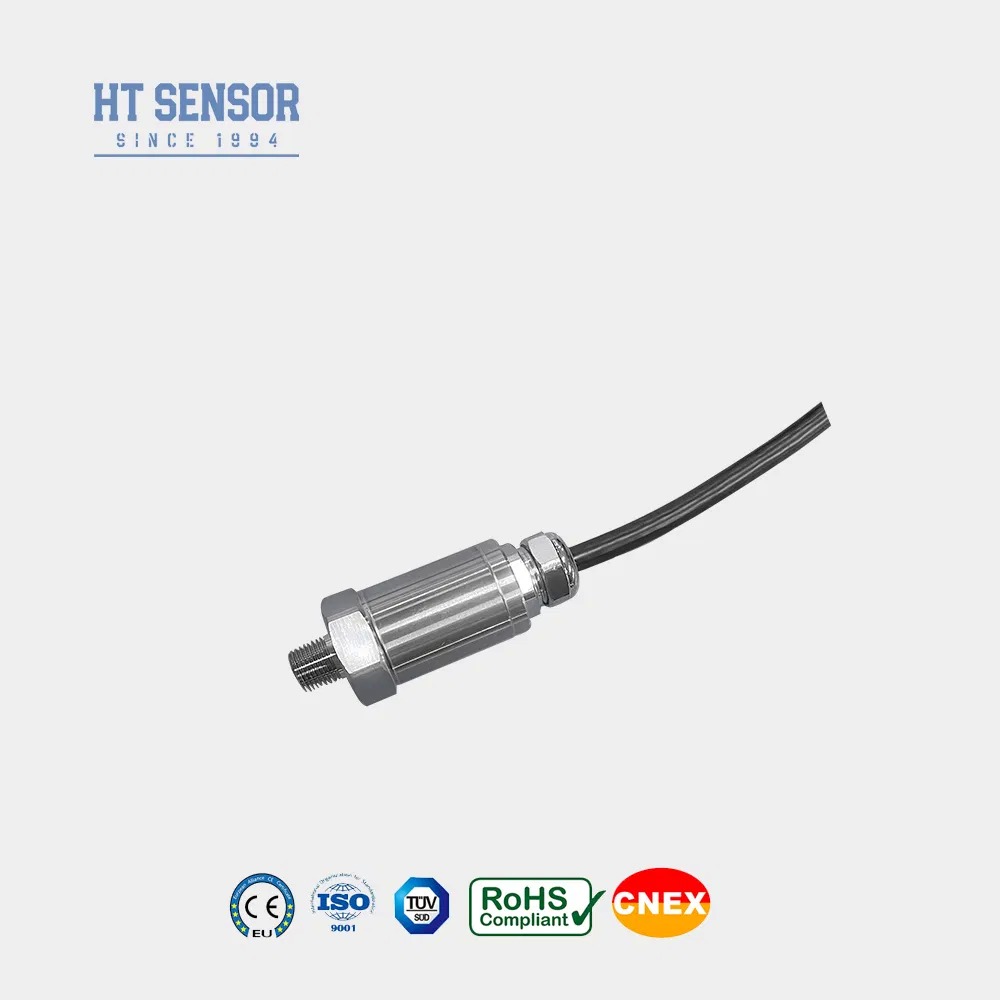

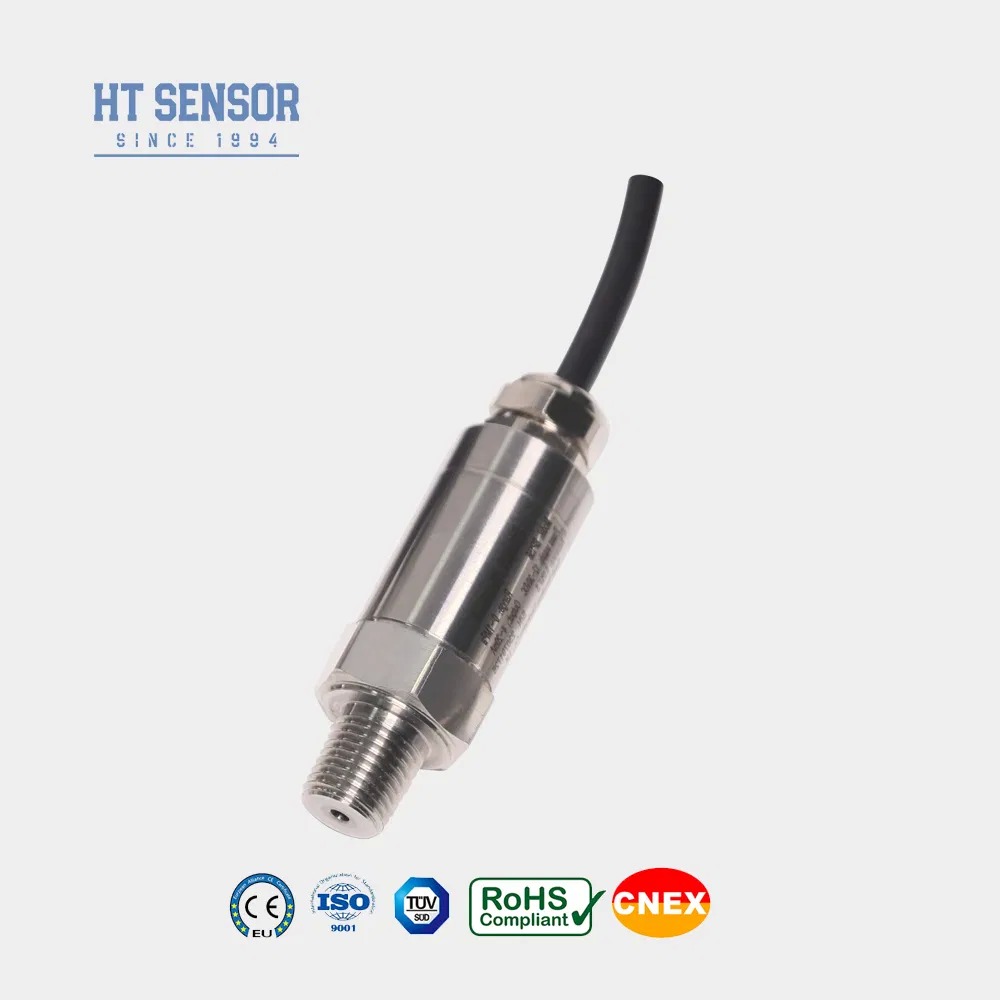

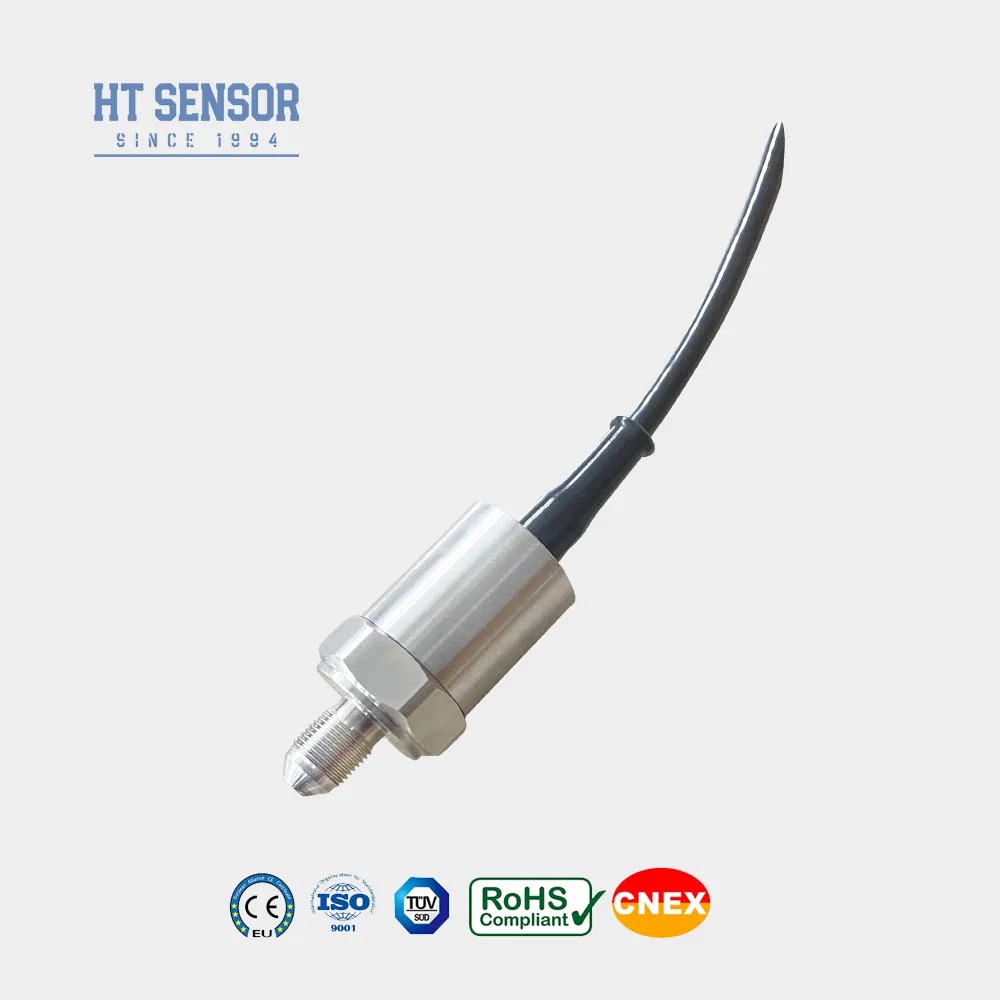

BP156TC 4-20mA Air Piezoresistive Oil Keramik Sensor Tekanan Disesuaikan

Ringkasan Produk

BP156TC adalah solusi hemat biaya yang dirancang khusus untuk kompresor udara dan peralatan pendingin.Dengan teknologi canggih dan sirkuit pemancar berkinerja tinggi milik kami, perangkat kompak ini menawarkan ketahanan kelembaban yang luar biasa dan perlindungan gangguan elektromagnetik.kinerja yang dapat diandalkan dalam lingkungan industri yang menuntut.

Fitur Utama

Jangkauan pengukuran yang luas dengan berbagai pilihan antarmuka tekanan
Konstruksi baja tahan karat yang kompak dan ringan
Kinerja presisi tinggi dengan struktur semua stainless steel

Aplikasi

Pengukuran tekanan gas dan cairan yang tidak korosif menggunakan baja tahan karat 316L
Aplikasi industri maritim dan penerbangan
Proses industri termasuk minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
Sistem kontrol hidraulik dan pneumatik

Parameter Kinerja

Jangkauan pengukuran	0kPa ~ 10kPa...20MPa
Jenis Tekanan	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Overload	≤ 1,5 kali dari kisaran nominal
Keakuratan @ 25oC	± 0,5% (maksimum)
Repeatability & Hysteresis	0.02% F.S. (Typical) 0.05% F.S. (Max.)
Stabilitas Jangka Panjang	± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.)
Pergeseran suhu titik nol	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Pergeseran Suhu Skala Penuh	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Tanggapan Frekuensi	2.4Khz
Suhu Kompensasi	0-70oC ((≤10mpa, dapat disesuaikan)
Suhu operasi	-20oC ~ 80oC
Suhu penyimpanan	-40oC ~ 120oC
Getaran	10g,55Hz ~ 2kHz
Bahan perumahan	304
Bahan diafragma	316L
Resistensi Isolasi	100MΩ 100VDC
Klasifikasi tahan ledakan	Ex db IIC T6 Gb
Peringkat Perlindungan	IP65
Segel O-Ring	Karet fluoro

Spesifikasi Sinyal Keluar

Sinyal output	Tegangan Pasokan	Jenis output
4 ~ 20mA	12 ~ 30VDC	2/3/4 kawat
0~10/20mA		3 kawat
0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V	5VDC

Contoh Pemilihan

Pedoman Pemesanan

Memastikan media yang diukur kompatibel dengan bahan kontak produk
Produk tipe tahan ledakan tidak termasuk kepala tampilan digital
Transmitter dengan layar LCD atau LED membutuhkan catu daya ≥20VDC
Menginstal perangkat perlindungan petir dan memastikan grounding yang tepat untuk operasi yang andal
O-ring karet fluoro dengan suhu -20oC sampai 250oC; gunakan O-ring EPDM untuk suhu di bawah -20oC
Panjang kabel standar: 1,5 m (bahan polietilen); tentukan bahan alternatif saat memesan
Beri tahu kami tentang persyaratan khusus termasuk getaran, kekuatan dampak, atau gangguan elektromagnetik

Panduan pesanan

komponen	Kode	Deskripsi
Desain Konstruksi	5	Packard plug
	6	Kabel Output Langsung tertutup 1,5 meter
	7	Konektor Mini Hirschmann
	8	Konektor Hirschmann Besar
Jangkauan pengukuran	0-X	0kPa ~ 10kPa...5MPa (X menunjukkan rentang pengukuran aktual)
Sumber Daya	D1	24VDC
	D2	5VDC
	D3	lainnya
Sinyal output	S1	4 ~ 20mADC
	S2	1 ~ 5VDC
	S3	0 ~ 5VDC
	S4	0 ~ 10mADC
	S5	0 ~ 20mADC
	S6	0 ~ 10VDC
	S7	0.5~4.5VDC
Koneksi Tekanan	J1	M20×1.5
	J2	G1/2
	J3	G1/4
	J4	7/16-20UNF
	J5	lainnya ((¢50.4 Flange)
Koneksi Listrik	B1	Hirschmann
	B2	PG7
	B3	Kabel Disegel Outlet 1,5 meter
	B4	lainnya
Jenis Tekanan	G	Tekanan pengukur
	A	Tekanan mutlak
	S	Tekanan referensi tertutup

Pertanyaan yang Sering Diajukan

Apa fitur dari sensor tekanan pemancar Anda?

Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

Dapatkah saya menyesuaikan spesifikasi khusus?

Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.

Apa kapasitas produksi Anda?

Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.

Berapa jangka waktu pengiriman yang biasa?

5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.

Bagaimana harga produknya?

Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.

Apa garansi produkmu? Dan layanan purna jual?

Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam.
