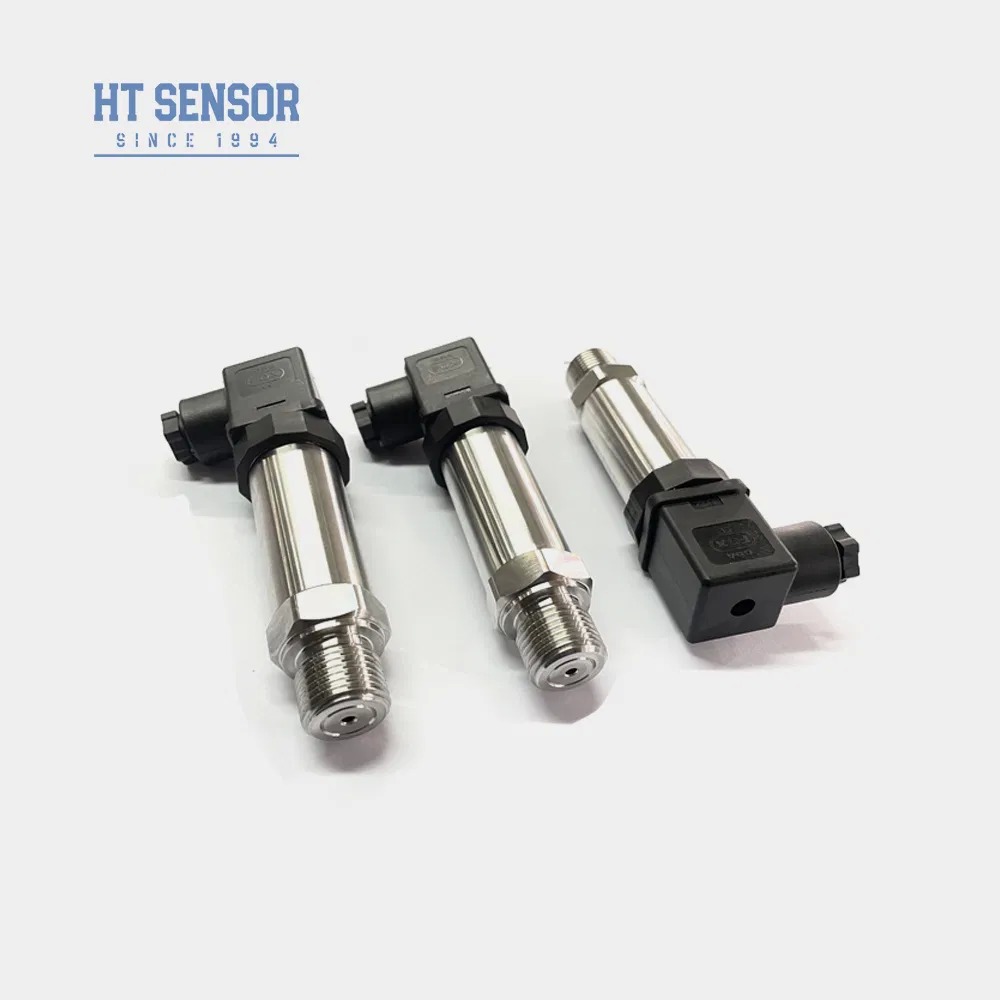

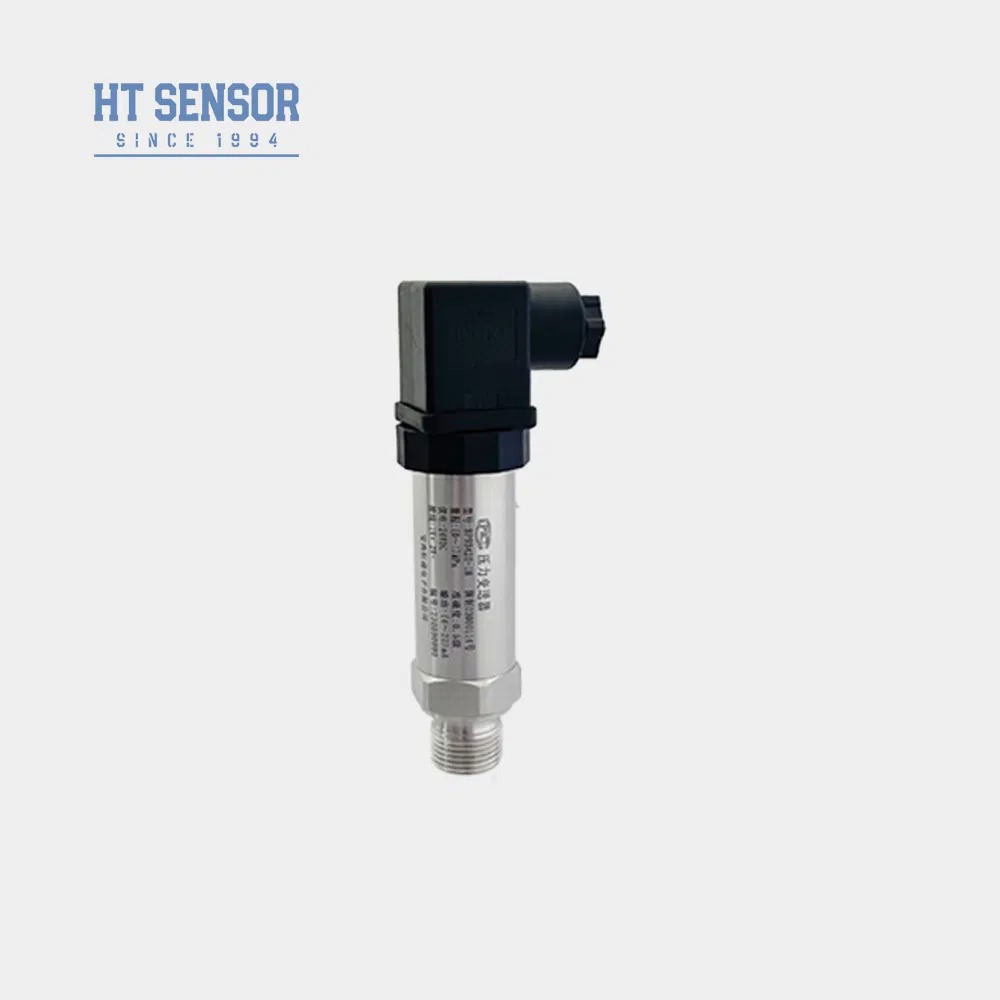

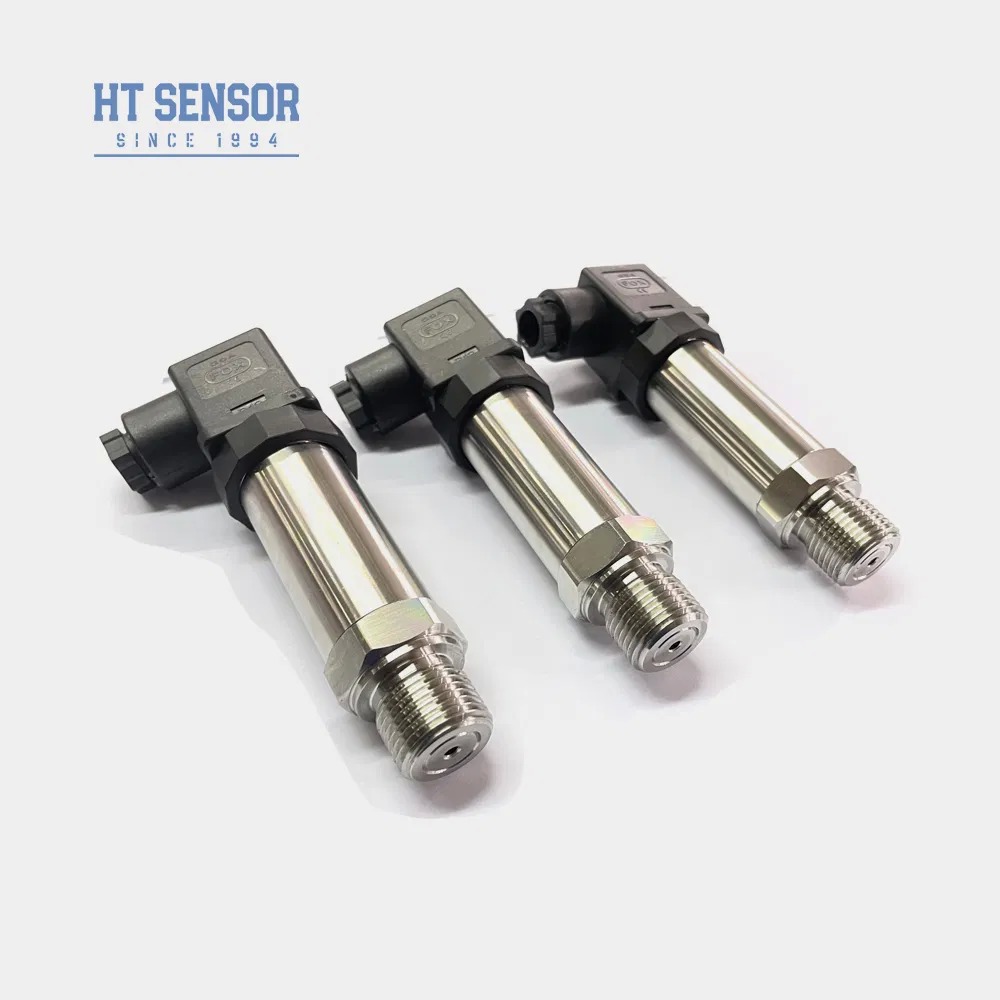

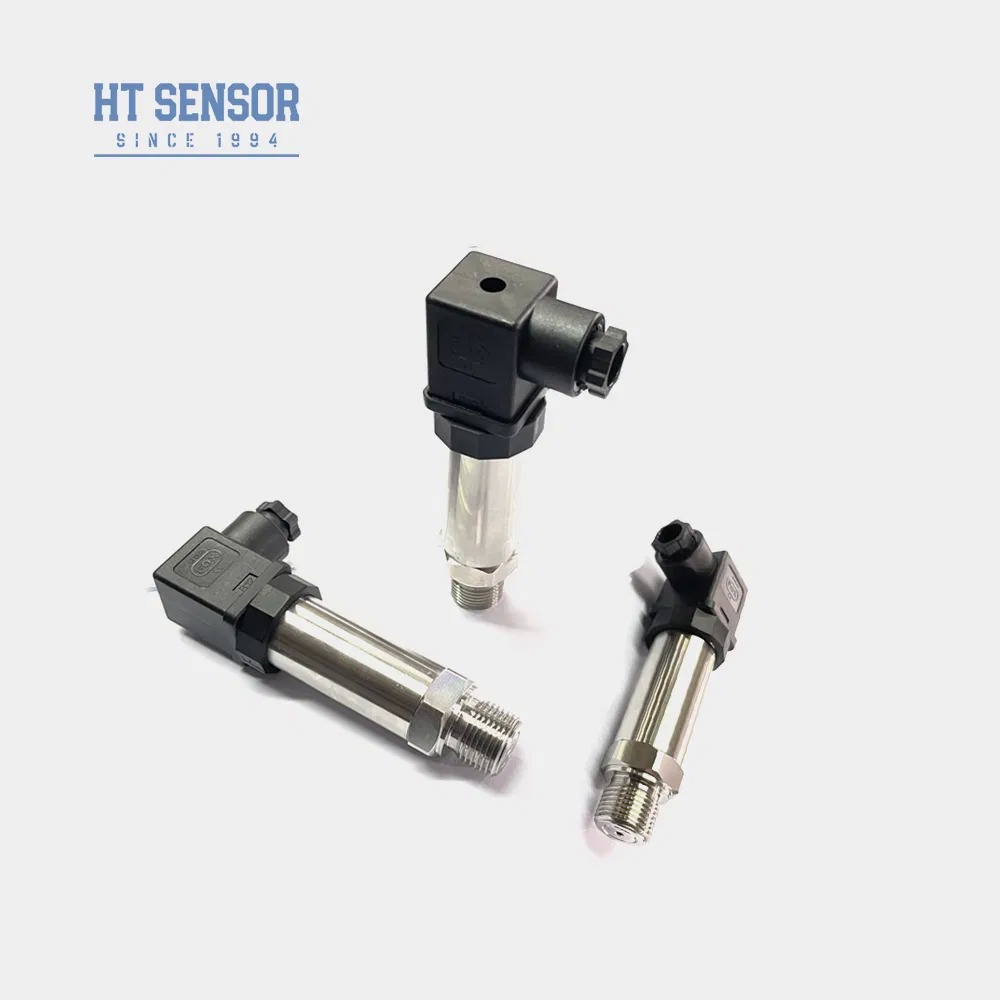

Pemancar Tekanan BP93420-IB untuk Pengukuran Kedalaman Cairan
Pemancar sensor tekanan untuk pengukuran kedalaman cairan dengan sensor tampilan lokal.
Tinjauan Produk
Pemancar tekanan BP93420IB menggunakan teknologi inti terisi oli silikon difusi terisolasi seri HT sebagai elemen pengukur sinyal. Sirkuit pemrosesan sinyal housed dalam selubung baja tahan karat, mengubah sinyal sensor menjadi sinyal keluaran standar. Pengujian ketat dan penyaringan penuaan komponen, produk setengah jadi, dan produk jadi memastikan kinerja yang stabil dan andal.
Fitur Utama
- Rentang pengukuran lebar dengan konstruksi baja tahan karat
- Beberapa konfigurasi antarmuka tekanan tersedia
- Desain ringkas dan ringan
- Kalibrasi nol dan skala penuh yang dapat disesuaikan
- Presisi tinggi dengan struktur baja tahan karat penuh
Aplikasi
- Pengukuran tekanan gas dan cairan non-korosif menggunakan baja tahan karat 316L
- Aplikasi industri kelautan dan penerbangan
- Kontrol proses industri di minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Sistem kontrol hidrolik dan pneumatik
Spesifikasi Kinerja
| Rentang Pengukuran |
-100kPa…0kPa ~ 10kPa…100MPa |
| Jenis Tekanan |
Tekanan Pengukur, Tekanan Absolut, Tekanan Tertutup |
| Kapasitas Beban Berlebih |
≤ 1,5 kali rentang terukur |
| Akurasi @ 25ºC |
±0,25% (Tipikal) ±0,5% (Maksimum) |
| Pengulangan |
0,1%FS |
| Histeresis |
0,1%FS |
| Stabilitas Jangka Panjang |
±0,1%F.S/Tahun (Tipikal) ±0,2%F.S/Tahun (Maksimum) |
| Drift Suhu Titik Nol |
±0,03%F.S/ºC (≤100KPa) ±0,02%F.S/ºC (>100KPa) |
| Drift Suhu Skala Penuh |
±0,03%F.S/ºC (≤100KPa) ±0,02%F.S/ºC (>100KPa) |
| Suhu Kompensasi |
0-70ºC (≤10MPa, dapat disesuaikan) |
| Suhu Operasi |
-20ºC~80ºC |
| Suhu Penyimpanan |
-40ºC~120ºC |
| Ketahanan Getaran |
10g, 55Hz ~ 2kHz |
| Bahan Selubung |
304, 316L |
| Bahan Diafragma |
316L |
| Resistansi Isolasi |
100MΩ 100VDC |
| Peringkat Tahan Ledakan |
Ex db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet Fluoro |
| Berat |
~0,15kg |
Spesifikasi Sinyal Keluaran
| Sinyal Keluaran |
Tegangan Pasokan |
Jenis Keluaran |
| 4~20mA |
12~30VDC |
2/3/4 kabel |
| 0~10/20mA |
|
3 kabel |
0~1~5V
0~1~10V
0,5~4,5V |
5VDC |
|
Informasi Pemesanan
Pertimbangan Pemesanan Penting:
- Pastikan kesesuaian media yang diukur dengan bagian kontak produk
- Model tahan ledakan tidak termasuk kepala tampilan digital
- Pemancar dengan tampilan LCD/LED memerlukan catu daya ≥20VDC
- Pasang perangkat pelindung petir dan pastikan grounding yang tepat
- O-ring karet fluoro diberi peringkat untuk -20ºC hingga 250ºC; tentukan EPDM untuk suhu di bawah -20ºC
- Panjang kabel default: 1,5m (polietilen); tentukan bahan alternatif jika diperlukan
- Beri tahu untuk persyaratan khusus: getaran kuat, gaya benturan, interferensi elektromagnetik/RF
Panduan Pemesanan
| Kode |
Konstruksi Garis Besar |
| IB |
Pemancar Tekanan Umum |
| IX |
Pemancar Tekanan Tampilan |
| IE |
Pemancar Tekanan Penerbangan Tahan Guncangan |
| IIC/III |
Industri Umum/Pemancar Tekanan Tampilan |
| IF |
Pemancar Tekanan Tahan Kelembaban |
| IIE/IIIE |
Umum/Pemancar Tekanan Tampilan |
| IN |
Pemancar Tekanan Khusus AC |
| IC |
Pemancar Tekanan Suhu Tinggi |
| IQ1/IQ2 |
Pemancar Tekanan Diafragma Besar/Suhu Tinggi |
| Kode |
Catu Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Lainnya |
| Kode |
Sinyal Keluaran |
| S1 |
4~20mADC |
| S2 |
1~5VDC |
| S3 |
0~5VDC |
| S4 |
0~10mADC |
| S5 |
0~20mADC |
| S6 |
0~10VDC |
| S7 |
0,5~4,5VDC |
| Kode |
Koneksi Tekanan |
| J1 |
M20×1,5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Lainnya |
| Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
Steker PG7 |
| B3 |
Keluaran Kabel Tertutup |
| B4 |
Selubung Industri 2088 |
| B5 |
Selubung Industri 2088 dengan Tampilan |
| B6 |
Lainnya |
| Kode |
Jenis Tekanan |
| G |
Tekanan Pengukur |
| A |
Tekanan Absolut |
| S |
Tekanan Referensi Tertutup |
Pertanyaan yang Sering Diajukan
Apa saja fitur pemancar sensor tekanan Anda?
Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.
Bisakah saya menyesuaikan spesifikasi khusus?
Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik. Kami menyediakan layanan OEM dan ODM.
Berapa kapasitas produksi Anda?
Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, mampu memenuhi pesanan skala besar. Hubungi tim penjualan kami terlebih dahulu untuk penjadwalan produksi dan pengiriman.
Berapa periode pengiriman tipikal?
5-8 hari kerja untuk model standar. Produk yang disesuaikan mungkin bervariasi.
Bagaimana harga produk? Ada diskon?
Harga kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
Berapa garansi produk Anda? Dan layanan purna jual?
Garansi 24 bulan setelah pengiriman. Tim purna jual kami merespons dalam waktu 24 jam, dengan instruksi jaringan PC jarak jauh selalu tersedia.
