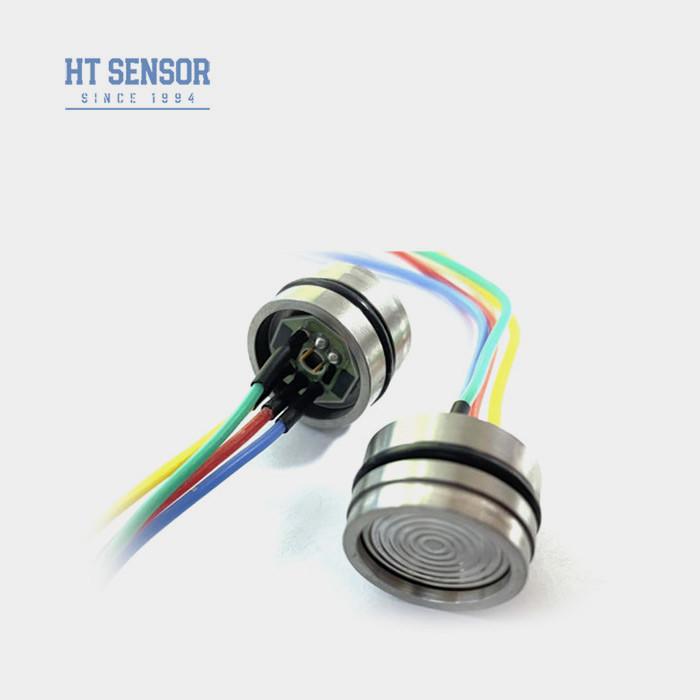

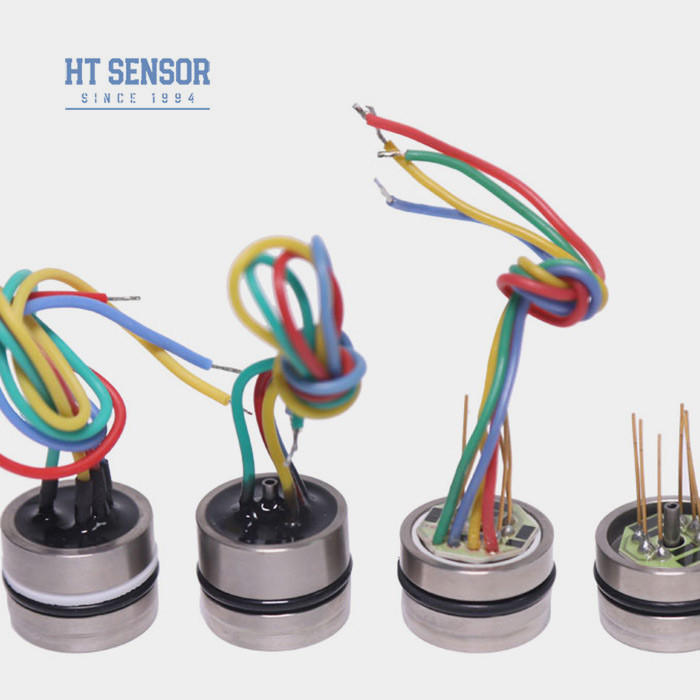

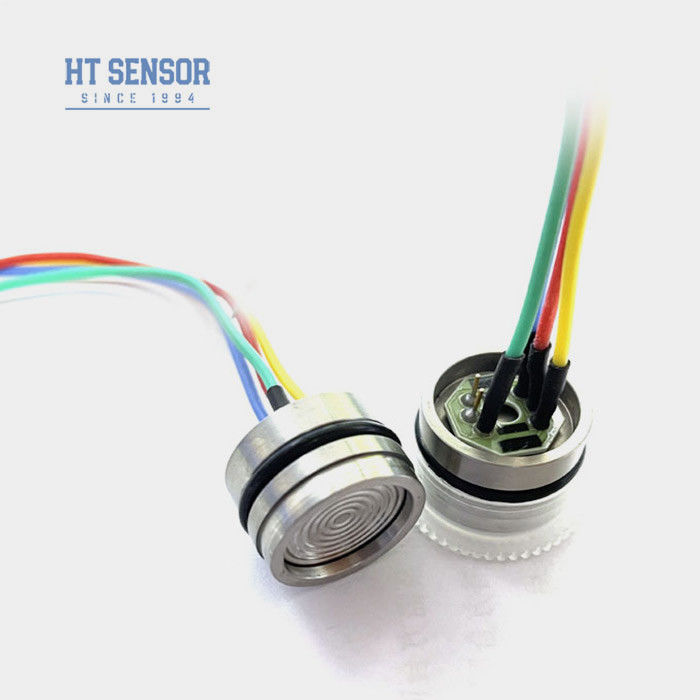

19mm Diameter Silicon Diaphragm Sensor 316L Piezoresistive Tekanan Sensor
Product Details
| Bahan: | 316L | Rentang Min: | 10kpa |
|---|---|---|---|
| Rentang maks: | 100mpa | Memasok: | kurang dari 2mA |
| Keluaran: | sinyal mv | Dapat dipilih: | Kawat silikon empat warna |
| Model: | HT19 | Tinggi: | 12mm |
| Menyoroti |
19mm Diameter Silicon Diaphragm Tekanan Sensor,Sensor Tekanan Diafragma Silikon 316L,316L Piezoresistive Pressure Sensor |
||
Product Description
HT19 19mm Diameter 316L Material Mv Signal Output Diffusion Silicon Pressure Sensor Cell
HT19 PiezoresistifSilikonSensor Tekanan
Pengenalan sensor tekanan silikon 15mm:
HT19 piezoresistive silicon pressure sensor, komponen utamanya adalah stabilitas tinggi difuse reflection silicon sensing element.Paket sensor menggunakan minyak silikon untuk mentransfer tekanan dari diafragma 316L stainless steel ke elemen sensorMetode efek piezoresistif dari silikon difusi digunakan untuk mengukur tekanan gas dan cairan.dan harganya lebih murah dari jenis lain.
Fitur Produkdari sensor tekanan silikon 15 mm:
- Jangkauan pengukuran yang luas:0~10KPa~100Mpa
- Piezoresistif silikon sensing element
- Full316LSS, Full Titanium atau Hastelloy diafragma
- O-ring mount
- Keakuratan dan stabilitas tinggi
Aplikasidari sensor tekanan silikon 15 mm:
- Tekanan pengukuran gas dan cairan
- Eksploitasi minyak bumi
- Pasokan air, pasokan panas kota
- Sistem kontrol proses
- Inspeksi penerbangan dan navigasi
- Tekanan hidraulik
Kinerja listrikdari sensor tekanan silikon 15 mm:
- Pasokan:1.5mADC
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Resistensi isolasi:≥100MΩ/50VDC
- Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
- Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon
| Parameter |
Jangkauan: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipikal | Max. Apa yang terjadi? | Satuan | ||
| Tekanan Non-linearitas |
± 0.15 |
± 0.3 | % F.S | |
| Repeatability Tekanan dan Hysteresis | 0.02 | 0.05 | % F.S | |
| Zero Output | 0±1 | 0 ± 2 | mV | |
| Output Span | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Kesalahan suhu-nol | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Suhu Kesalahan-Span | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Tekanan Bukti | 3X Jangkauan nominal atau 120MPa, mana yang lebih rendah | ------- | ||
| Jangkauan suhu operasi | -20 ~ 80 | °C | ||
| Rentang Suhu Kompensasi | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Rentang suhu penyimpanan | -40 ~ 125 | °C | ||
Catatan:Parameter di atas dalam kondisi:Sumber: 1,5mA Suhu: 25°C
Dimensi
| Tips pemesanan |
1. Perhatikan pas antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
