Sensor Tekanan Mini Silikon 15mm Sensor Tingkat Piezoresistif Baja Tahan Karat 10VDC
Product Details
| Nomor Model.: | HT15V | Jenis Thread: | TIDAK |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Media pengukur: | Gas dan cair |
| Jangkauan: | 0-350kpa~20MPa | Memasok: | 5-10VDC |
| Kata kunci: | Sensor Kecil | Spesifikasi: | 15mm |
| Merek dagang: | HENGTONG | Jenis: | Sensor Tekanan silikon mini |
| Bahan: | Baja tahan karat | Kustomisasi: | Tersedia OEM dan ODM |
| Menyoroti |
Sensor Tekanan Silikon 15mm,Silicon Mini Pressure Sensor 10VDC,10VDC Stainless Steel Piezoresistive Pressure Sensor |
||
Product Description

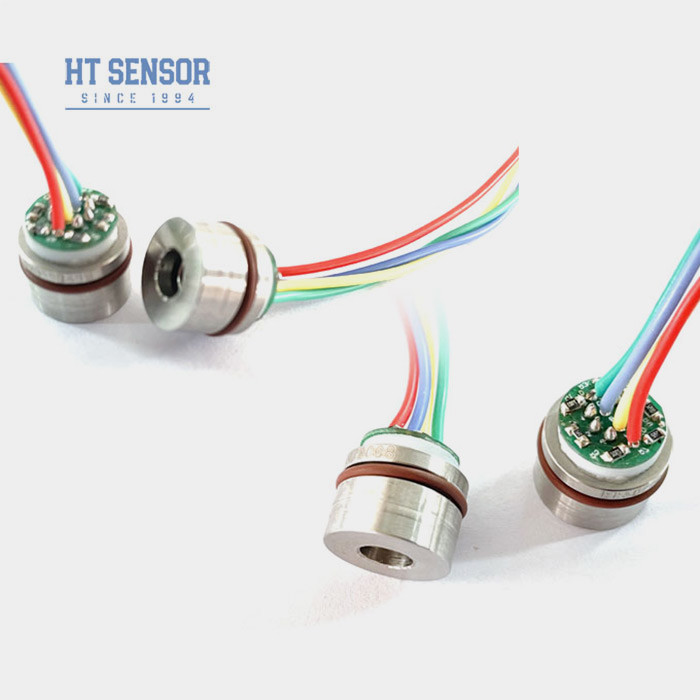

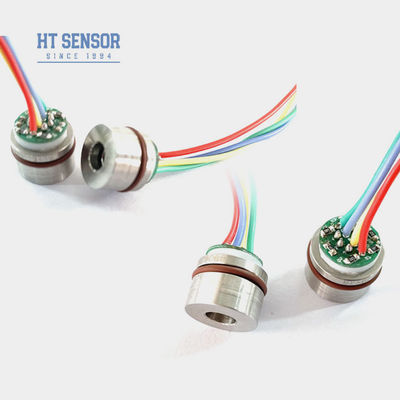

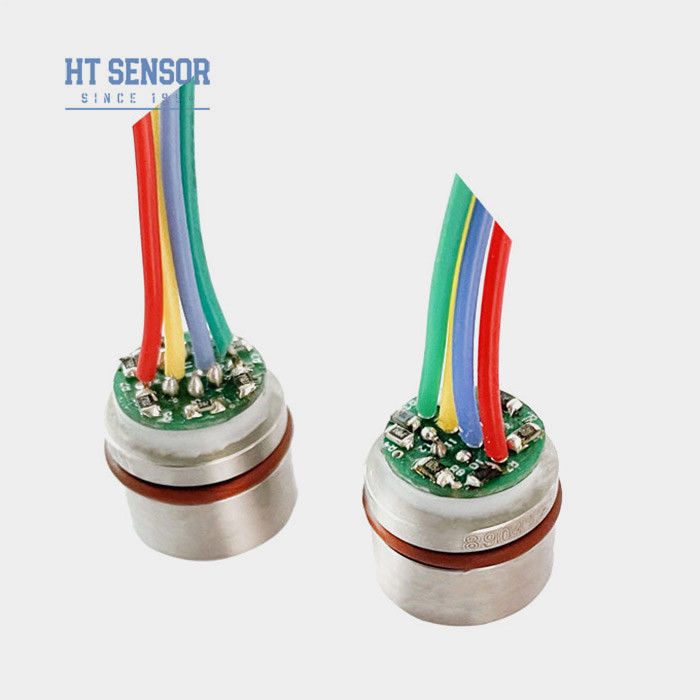

HT15V 15mm Mini Stainless Steel Silikon Tekanan Sensor 10VDC
HT15V PiezoresistifSilikonSensor Tekanan
Pengenalan sensor tekanan silikon 15mm:
V adalah sensor tekanan piezoresistif silikon dengan catu daya tegangan konstan dan kontrol output 10mv/V.Ini menggunakan efek piezoresistif dari silikon difusi untuk mengukur tekanan cair dan gas dengan akurat.V sensor tekanan silikon berdiameter hanya 15 mm, termasuk dalam sensor tekanan jenis yang indah. sensor ini banyak digunakan dalam berbagai peralatan kecil yang membutuhkan ukuran kecil.Perusahaan kami juga dapat melakukan kustomisasi khusus berdasarkan kebutuhan pengguna, seperti sensor tekanan dari semua struktur las, kompensasi suhu yang luas, keandalan yang tinggi, sensor anti-kejut dan anti-getaran, terutama untuk senjata dan peralatan pertahanan nasional.
Fitur Produkdari sensor tekanan silikon 15 mm:
- Menggunakan teknologi canggih dan terkapar dalam 316L stainless steelperumahan
- Jangkauan pengukuran yang luas 0~350KPa~60MpaS
- Keandalan tinggi dan stabilitas yang sangat baik
- Pasokan tegangan konstan
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
- Desain kompak, ideal untuk aplikasi dengan ruang terbatas
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik: 100mm kabel suhu tinggi, pita kabel
| Parameter Kinerjadari sensor tekanan silikon 15 mm: | |||||
| Jangkauan pengukuran | Gauge ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | 100 ± 1 | 100 ± 2 | mV | ||
| Zero Offset Temp. Drift | ± 0.8 | ± 2 | % F.S | ||
| Skala penuh Temp. Drift | ± 0.8 | ± 2 | % F.S | ||
| Temp Kompensasi. | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 80MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 20g | ||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | |||||
| Desain Konstruksi | |
| Dimensi |  |
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
1. Dalam perakitan untuk memperhatikan ukuran cangkang inti dan pemancar untuk bekerja sama, untuk mencapai persyaratan kedap udara
2. Selama perakitan rumah, pastikan bahwa ia sejajar vertikal dan secara merata diterapkan tekanan untuk menghindari macet atau kerusakan pada plat kompensasi.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga pintu masuk tekanan dari ruang tekanan negatif dari sensor tekanan pengukur terbuka untuk atmosfer untuk mencegah air,uap air atau media korosif dari masuknya ruang tekanan negatif dari inti tekanan pengukur.
6. Jika ada pin perubahan, silakan sesuai dengan label pada konduktor yang sebenarnya untuk referensi.
