Sensor Tekanan Silikon Mini Sensor Tekanan Diferensial Bahan Bakar Untuk Sel Uji Cairan
Product Details
| Nomor Model.: | HT20 | Jenis kabel: | Empat Kawat |
|---|---|---|---|
| Media pengukur: | Gas dan cair | Jangkauan: | 0-10kpa ~ 2mpa |
| Kekuatan: | 1,5mA | Paket Transportasi: | karton |
| Panjang: | 29,5mm | Asal: | Tiongkok |
| Kode Hs: | 9026209090 | Jenis: | Sensor Tekanan Piezoresistif |
| Untuk: | Pemancar Tekanan Silikon Tersebar | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | Baja tahan karat | Kustomisasi: | Tersedia | Permintaan yang disesuaikan |
| Menyoroti |
Sensor Tekanan Silikon Mini RoHs,Sensor Tekanan Silikon Untuk Uji Cairan,Sensor tekanan diferensial bahan bakar RoHs |
||
Product Description

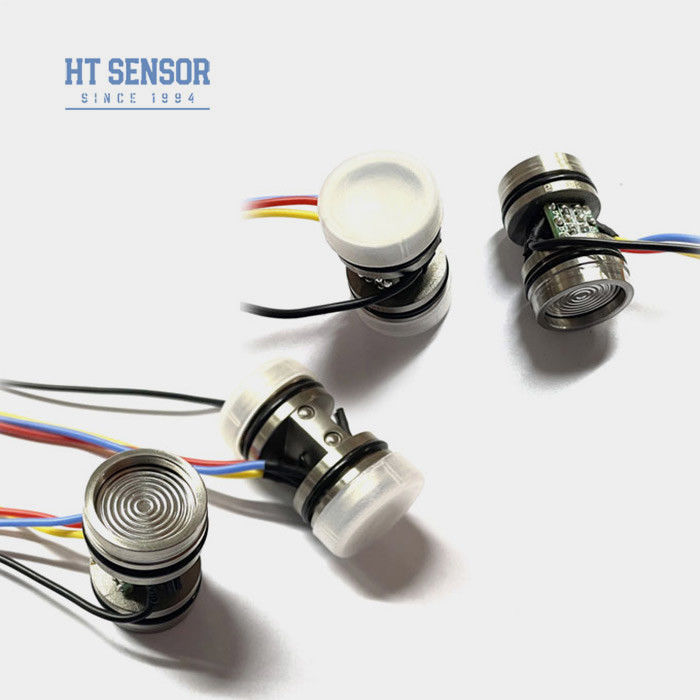

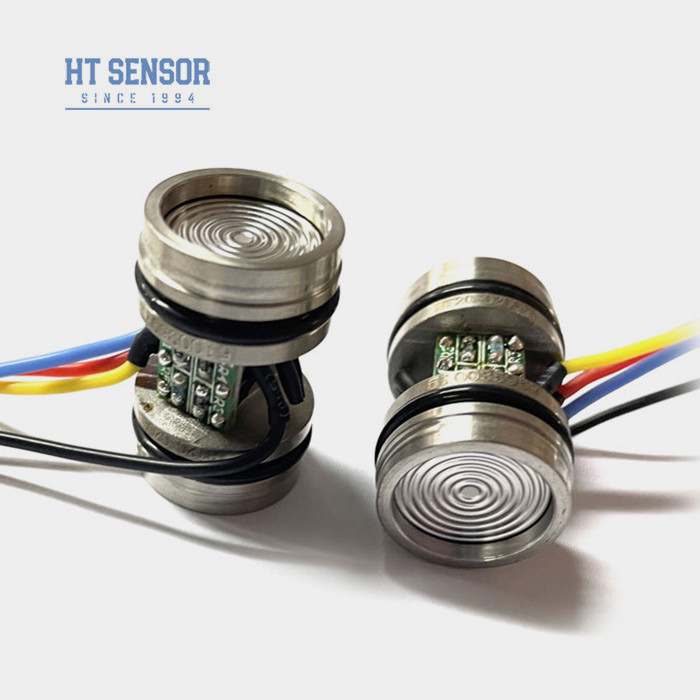

Hengtong HT20 Mini diferensial sel sensor tekanan silikon untuk uji cair
HT20 Sensor Tekanan Diferensial
Pengenalan sensor tekanan diferensial silikon:
Sensor tekanan diferensial silikon HT20 adalah sensor tekanan diferensial piezoresistif silikon dengan inti dari elemen silikon difusi yang sangat stabil.rumah baja tahan karat, dan tekanan ditransmisikan melalui baja tahan karatdiafragma dan minyak silikon tertutup ke chip sensitif.langsung bersentuhan dengan media yang diukur, membentuk struktur keadaan padat sepenuhnya untukpengukuran tekanan, memungkinkan pengukuran presisi tekanan diferensial.Oleh karena itu, produk ini dapat digunakan dalam berbagai skenario yang membutuhkanpengukuran tekanan diferensial, termasuk lingkungan yang keras dan korosif
Fitur Produkdari sensor tekanan diferensial silikon:
- Kinerja yang stabil dan dapat diandalkan
- Ketahanan tinggi terhadap tekanan statis
- Biaya efektif
- Menggunakan silikon piezoresistive minyak-diisi tekanan-sensitif elemen
- Deteksi tekanan diferensial
- Instrumen kalibrasi tekanan
- Pengukuran tingkat cairan
- Kontrol proses industri
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter Kinerjadari sensor tekanan diferensial silikon: | |||||
| Jangkauan pengukuran | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Jenis | Maksimal | Satuan | |||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 45g | ||||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | |||||
| Desain Konstruksi | |
| Dimensi |  |
| Catatan:Ujung keluar adalah terminal positif. Jika ada perubahan warna kawat, silakan lihat label yang melekat pada sensor untuk informasi yang akurat | |
| Koneksi listrik dan kompensasidari sensor tekanan diferensial silikon |
|
| Contoh Pemilihan |
| Tips pemesanan |
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
