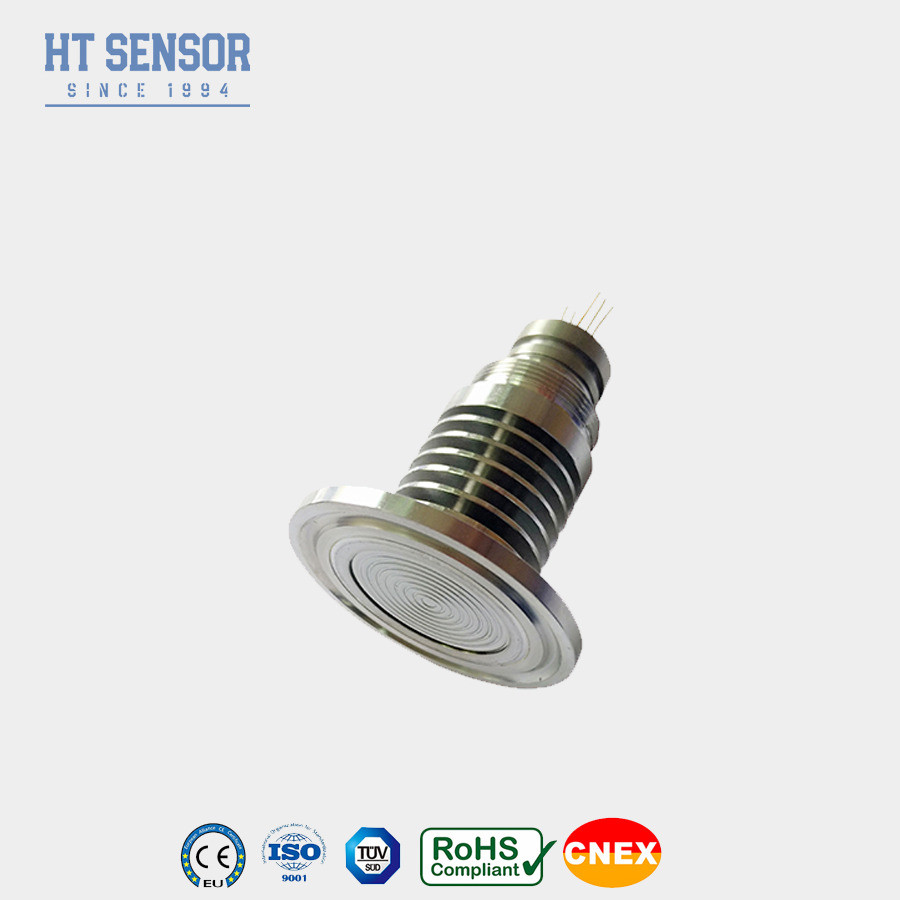

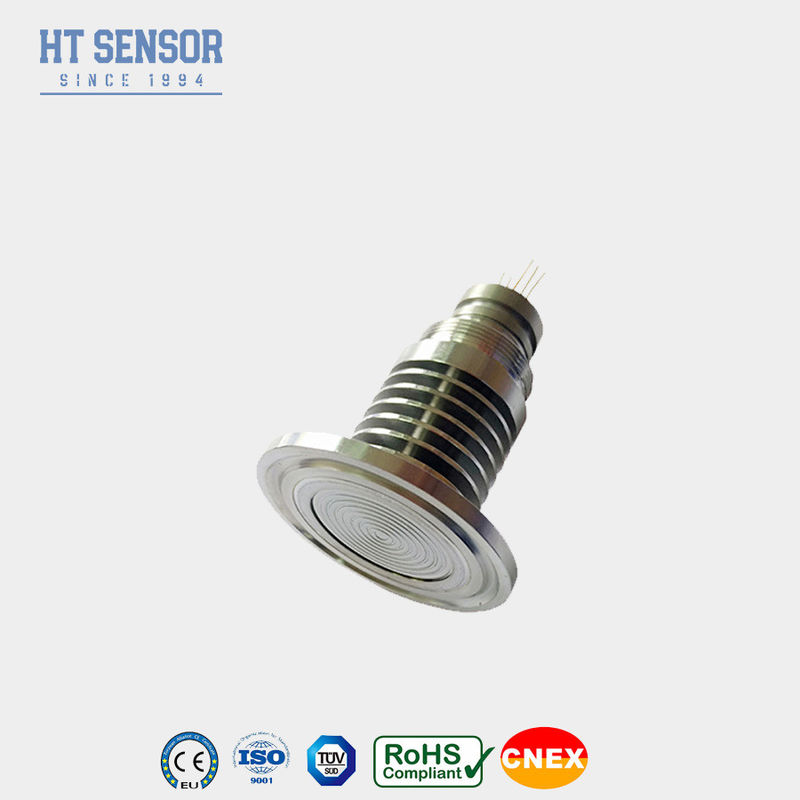

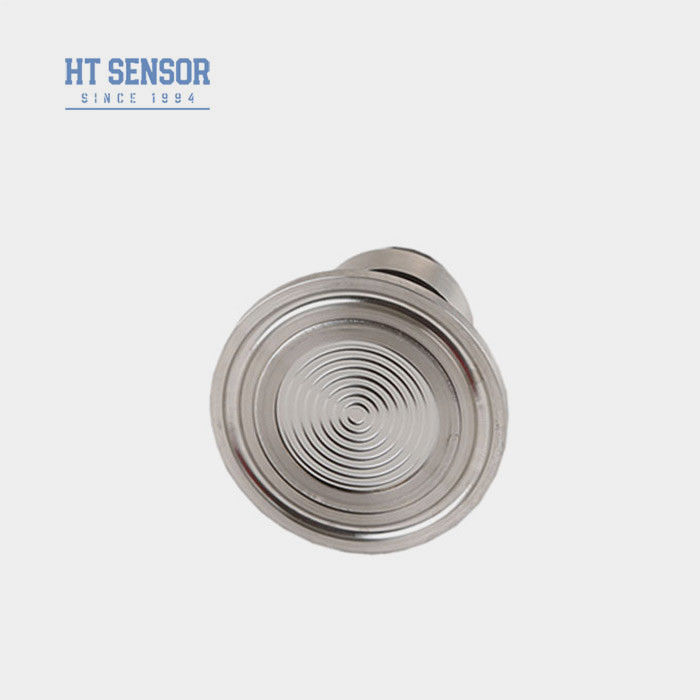

Sensor Tekanan Silikon Piezoresistif HT-IQ 50.4mm Tipe Diafragma Besar Sensor Rata
Product Details
| Nomor Model.: | HT-IQ | Jenis Thread: | 50Klem.4mm |
|---|---|---|---|
| Jenis kabel: | Pin Kovar Empat Kawat Atau Berlapis Emas | Media pengukur: | Gas dan cair |
| Jangkauan: | 0-35kpa~3,5Mpa | Kekuatan: | 1,5mA |
| Paket Transportasi: | karton | Asal: | Tiongkok |
| Kode Hs: | 9026209090 | Jenis: | Sensor Tekanan Silikon Piezoresistif |
| Untuk: | Pemancar Tekanan Silikon Tersebar | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | Baja tahan karat | Kustomisasi: | Tersedia | Permintaan yang disesuaikan |
| Menyoroti |
HT-IQ Piezoresistive Silicon Pressure Sensor,Sensor Tekanan Silikon Piezoresistif 50,4mm |
||
Product Description
HT-IQ 50,4mm Big Diaphragm Piezoresistive Silicon Pressure Sensor Pengantar
HT-IQ Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon piezoresistif:
HT-IQ adalah sensor tekanan diafragma flush dengan chip silikon difusi yang sangat stabil.minyak silikon yang disegel diafragma. chip sensitif tidak langsung bersentuhan dengan media pengukuran. produk ini memiliki struktur diafragma datar, sehinggamudah dibersihkan dan sangat dapat diandalkan.
Fitur Produkdari sensor tekanan silikon piezoresistif:
- Menggunakan teknologi canggih dan 316L rumah stainless steel, bersama denganbahan seperti titanium dan Hastelloy untuk diafragma
- Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol koreksi
- Keandalan, kemampuan mengulangi, dan stabilitas yang luar biasa
- Struktur diafragma, yang membuatnya mudah dibersihkan
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
- Industri makanan dan minuman
- Kontrol proses industri
- Industri farmasi
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan: 2.5KΩ~6KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ
- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter Kinerjadari sensor tekanan silikon piezoresistif: | |||||
| Jangkauan pengukuran | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 150g | ||||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | |||||
| Desain Konstruksi | |
| Dimensi |
|
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
| Pertanyaan dan Jawaban |
A1: Kami adalah produsen dengan pengalaman lebih dari 29 tahun/
Q2:Produk yang disesuaikan
A2: Kami menyediakan layanan OEM dan Desain Khusus.
Q3: Jaminan Kualitas
A3:Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli.Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan.
Q4: Pengiriman & pengemasan
A4:Produk umumnya dikirim oleh internasional Express termasuk UPS,FedEx,DHL dan INT untuk pengiriman prabayar,juga dapat menggunakan akun pengiriman Anda untuk mengumpulkan,Standar ekspor kemasan,termasuk sertifikasi inspeksi.
Q5: Hubungi kami
A5: Kami memiliki tim penjualan yang aktif dan berpengalaman untuk melayani Anda pada pertanyaan teknis dan masalah bisnis. Tinggalkan pesan atau klik Layanan Online.
