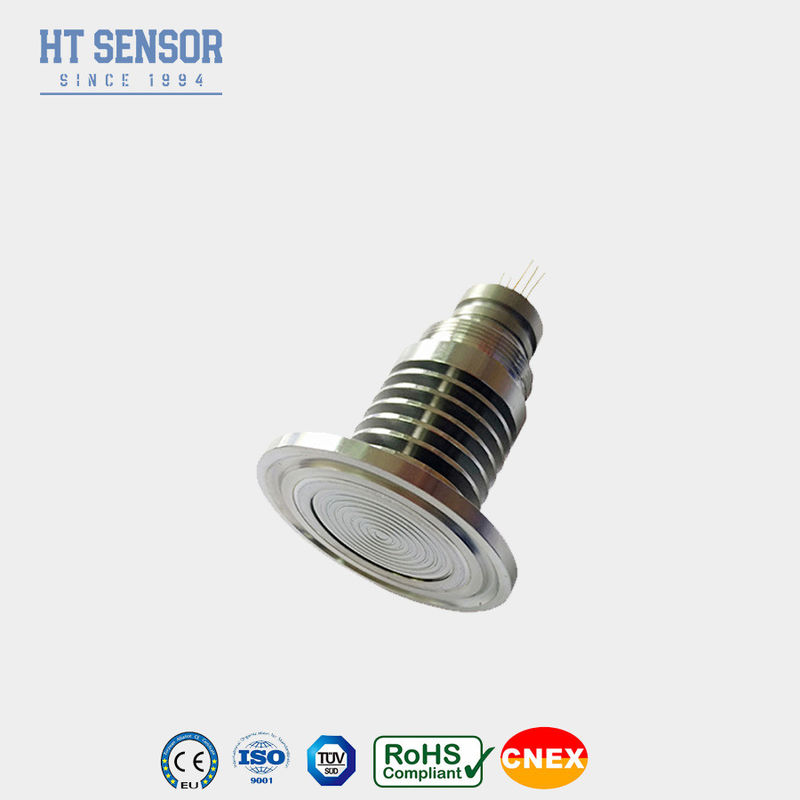

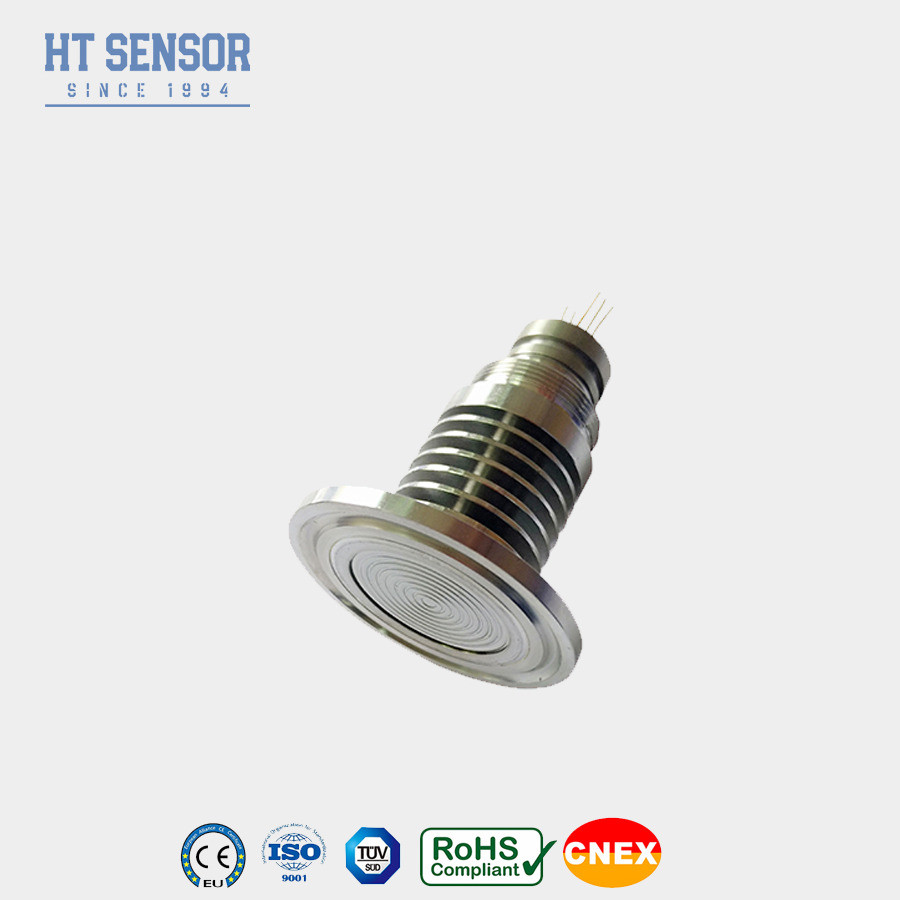

Name: HT-IQ Piezoresistive Silicon Pressure Sensor 50,4mm Sensor Tekanan Jenis Diafragma Besar
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT-IQ
Price: 21.00 USD
Availability: InStock

Informasi Detail

Nomor model.:	HT-IQ	Jenis Benang:	50Klem.4mm
Jenis kabel:	Pin Kovar Empat Kawat Atau Berlapis Emas	Media pengukur:	Gas dan cair
Jangkauan:	0-35kpa~3,5Mpa	Kekuatan:	1,5mA
Paket Pengangkutan:	Kotak	Asal usul:	Cina
Kode HS:	9026209090	Jenis:	Sensor Tekanan Silikon Piezoresistif
Untuk:	Pemancar Tekanan Silikon Tersebar	Jenis sinyal keluaran:	Tipe Analog
bahan:	Baja tahan karat	Pengaturan khusus:	<i>Available \|</i> <b>Tersedia \|</b> <i>Customized Request</i> <b>Permintaan Disesuaikan</b>
Menyoroti:	HT-IQ Piezoresistive Silicon Pressure Sensor , Sensor Tekanan Silikon Piezoresistif 50 , 4mm

Deskripsi Produk

HT-IQ 50,4mm Big Diaphragm Piezoresistive Silicon Pressure Sensor Pengantar

HT-IQ Silicon Piezoresistive Pressure Sensor

Pengenalan sensor tekanan silikon piezoresistif:

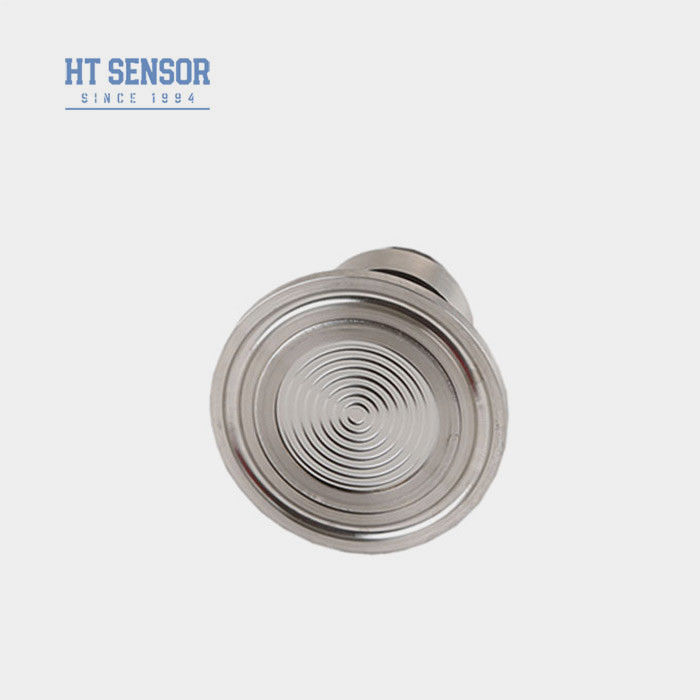

HT-IQ adalah sensor tekanan diafragma flush dengan chip silikon difusi yang sangat stabil.minyak silikon yang disegel diafragma. chip sensitif tidak langsung bersentuhan dengan media pengukuran. produk ini memiliki struktur diafragma datar, sehinggamudah dibersihkan dan sangat dapat diandalkan.

Fitur Produkdari sensor tekanan silikon piezoresistif:

Menggunakan teknologi canggih dan 316L rumah stainless steel, bersama denganbahan seperti titanium dan Hastelloy untuk diafragma
Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol koreksi
Keandalan, kemampuan mengulangi, dan stabilitas yang luar biasa
Struktur diafragma, yang membuatnya mudah dibersihkan

Aplikasidari sensor tekanan silikon piezoresistif:

Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
Industri makanan dan minuman
Kontrol proses industri
Industri farmasi

Kinerja listrikdari sensor tekanan silikon piezoresistif:

Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
Impedansi masukan: 2.5KΩ~6KΩ
Impedansi output: 2,5KΩ ~ 6KΩ
Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.

Parameter Kinerjadari sensor tekanan silikon piezoresistif:
Jangkauan pengukuran		Gauge ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Disegel.	3500KPaS
		Jenis		Maksimal	Satuan
NonLinearitas		± 0.15		± 0.3	% F.S
Kemungkinan diulang		0.05		0.1	% F.S
Hysteresis		0.05		0.1	% F.S
Zero Offset Output		0±1		0 ± 2	mV
Output Skala Penuh	≤ 20KPa	50 ± 10		50 ± 30	mV
	≥35kPa	100 ± 10		100 ± 30	mV
Zero Offset Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Skala penuh Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Temp Kompensasi.	≤ 20KPa	0 ~ 50			oC
	≥35kPa	0 ~ 70			oC
Suhu operasi		-20 ~ 80			oC
Suhu penyimpanan		-40 ~ 125			oC
Beban Terlalu Diizinkan		Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa
Tekanan ledakan		5X skala penuh
Stabilitas jangka panjang		0.2 %			F.S./Tahun
Bahan diafragma		316L
Resistensi Isolasi		≥ 200MΩ 100VDC
Getaran		Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan		100 g, 11 ms
Waktu Tanggapan		≤1ms
Segel O-ring		Karet nitril atau karet fluoro
Penuh Medium		Minyak Silikon
Berat badan		~ 150g
Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C

Desain Konstruksi

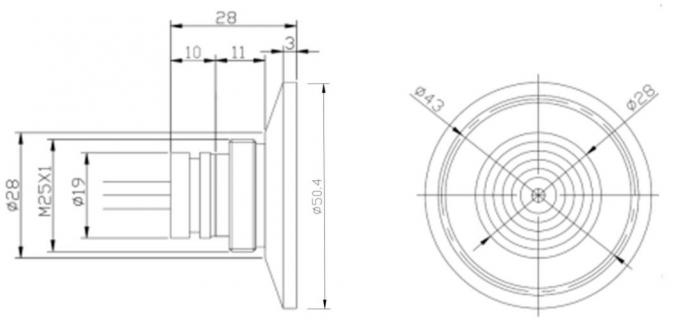

Dimensi

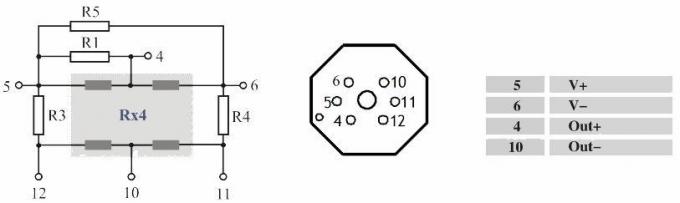

Koneksi listrik dan kompensasi

Ht-Iq 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction

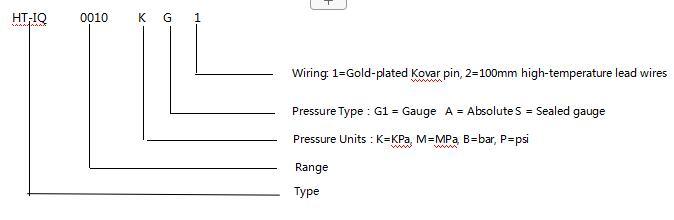

Contoh Pemilihan

Tips pemesanan

1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.

Pertanyaan dan Jawaban

Q1: Apakah Anda perusahaan manufaktur?

A1: Kami adalah produsen dengan pengalaman lebih dari 29 tahun/

Q2:Produk yang disesuaikan

A2: Kami menyediakan layanan OEM dan Desain Khusus.

Q3: Jaminan Kualitas

A3:Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli.Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan.

Q4: Pengiriman & pengemasan

A4:Produk umumnya dikirim oleh internasional Express termasuk UPS,FedEx,DHL dan INT untuk pengiriman prabayar,juga dapat menggunakan akun pengiriman Anda untuk mengumpulkan,Standar ekspor kemasan,termasuk sertifikasi inspeksi.

Q5: Hubungi kami

A5: Kami memiliki tim penjualan yang aktif dan berpengalaman untuk melayani Anda pada pertanyaan teknis dan masalah bisnis. Tinggalkan pesan atau klik Layanan Online.
