HT-IQT-B Diffused Silicon Pressure Sensor Sensor Tekanan Minyak Suhu Tinggi
Product Details
| Model no.: | HT-IQT-B | Jangkauan: | 0-35kpa~3,5Mpa |
|---|---|---|---|
| Jenis kabel: | Pin Kovar berlapis emas | Media pengukur: | AIR dan Air dan minyak cair |
| Disesuaikan: | Disesuaikan | Benang: | 50.4mm |
| Keluaran: | sinyal mv | Kekuatan: | 1,5mA |
| Spesifikasi: | 50.4mm | Jenis: | Sensor Tekanan Silikon yang Difusi |
| Jenis sinyal keluaran: | Analog | Bahan: | 316L stainless steel |
| Menyoroti |
HT-IQT-B Diffused Silicon Pressure Sensor,Sensor Tekanan Silikon Diffused Water Oil,Sensor Tekanan Minyak Air Suhu Tinggi |
||
Product Description

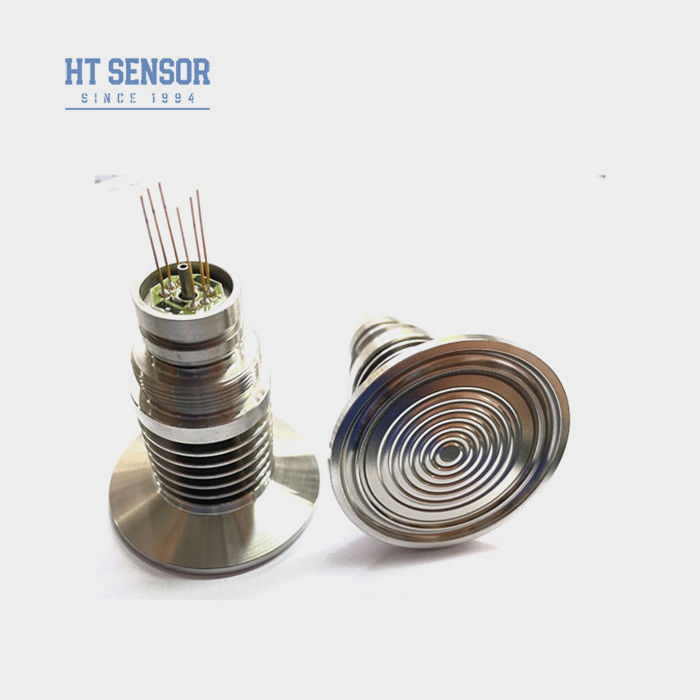

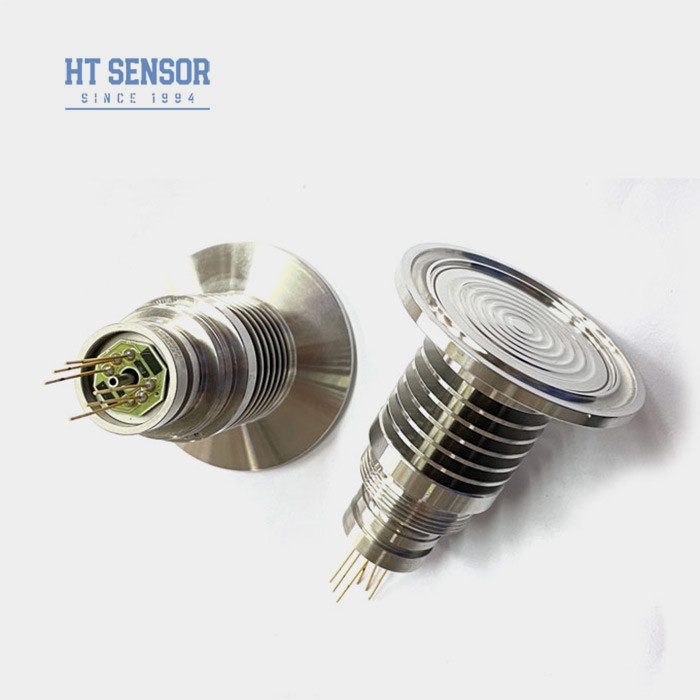

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor untuk air atau minyak suhu tinggi
HT-IQT-BPiezoresistifSensor Tekanan Silicon
Pengenalan sensor tekanan silikon difusi:
HT - IQT - B sensor tekanan silikon adalah semacam diafragma tertanam. Tekanan ditransfer ke chip sensitif melalui diafragma baja tahan karat dan minyak silikon tertutup.Chip sensor mengubah tekanan menjadi sinyal listrik milivolt terdeteksiDengan demikian, kita dapat secara intuitif mengamati nilai tekanan dari media yang diukur.efek pengukuran medium suhu tinggi baikDiafragma datar telanjang mudah dibersihkan dan memiliki efek yang baik pada pengukuran media kental.
Fitur Produkdari sensor tekanan silikon difusi:
- 316L stainless steel housing packaging.
- Kompensasi suhu dan koreksi titik nol melalui film tebal.
- Struktur diafragma flush suhu tinggi untuk pembersihan yang mudah.
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316Lkompatibilitas stainless steel.
- Industri makanan dan minuman.
- Kontrol proses industri.
- Sumber Daya: ≤2mA DC (0,4-1,5mA DC).
- Impedansi masukan: 2,5KΩ ~ 6KΩ.
- Impedansi output: 2,5KΩ ~ 6KΩ.
- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter Kinerjadari sensor tekanan silikon difusi: | |||||
| Jangkauan pengukuran | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 220g | ||||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | |||||
| Desain Konstruksi | |
| Dimensi |
|
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
