5V Silicon Piezoresistive Pressure Sensor Diafragma Pressure Sensor Dengan Pin Connect Pressure Cell
Product Details
| Model TIDAK.: | HT26V | Jenis sinyal keluaran: | analog 10mv/V |
|---|---|---|---|
| Kekuatan: | 5-10VDC | Bahan: | Baja Tahan Karat |
| Jenis Thread: | TIDAK | Media Ukur: | Gas dan cair |
| Dia: | 19mm | Tinggi: | OEM |
| Paket Transportasi: | karton | Asal: | Cina |
| Jenis: | Sensor tekanan silikon | Kustomisasi: | Tersedia | Permintaan yang disesuaikan |
| Menyoroti |
5V Silicon Piezoresistive Pressure Sensor,5V Silicon Diaphragm Pressure Sensor,Sensor Tekanan Diafragma Dengan Pin Connect |
||
Product Description

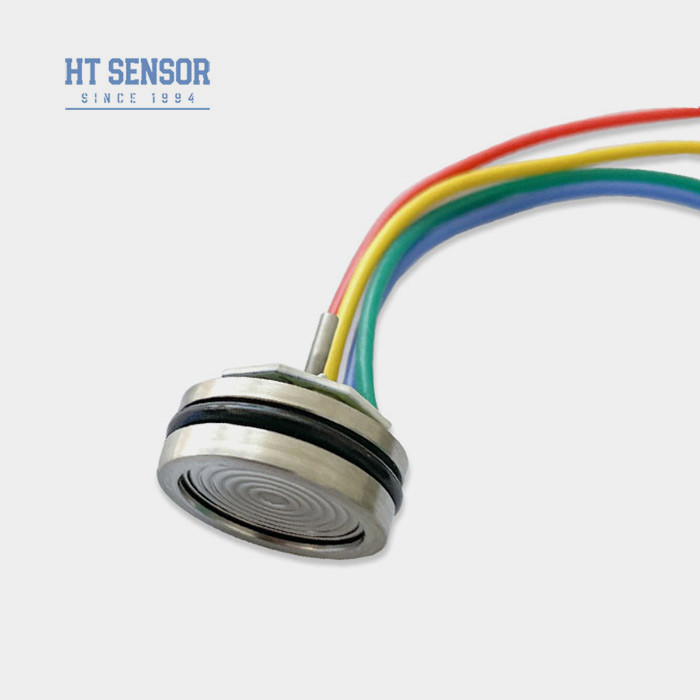

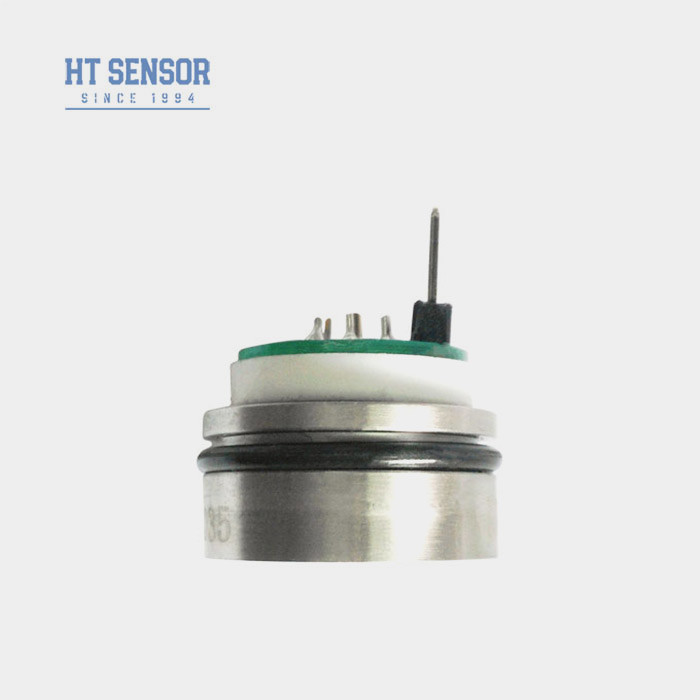

Hengtong HT26V 5V Sensor tekanan silikon bertenaga dengan koneksi pin
HT26V Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
HT26V adalah sensor tekanan silikon piezoresistif dengan elemen kristal silikon difusi yang sangat stabil di intinya.Perbedaan tekanan media yang diukur ditransmisikan ke diafragma silikon melalui diafragma isolasi 316L dan minyak silikon penyegelan. Konstruksi khusus dibuat dari diameter 19mm biasa, sangat disesuaikan, bagian stainless steel bisa serendah 7mm. 5-10V tegangan konstan pasokan listrik, output teratur.Sensor tekanan HT26V dilengkapi dengan O-ring untuk penyegelan tekanan dan pemasangan yang mudah.
- Pasokan tegangan konstan dan output sinyal standar
- Keandalan tinggi dan stabilitas yang sangat baik
- Peraturan tinggi adalah 7mm, berbagai struktur dapat disesuaikan
- Digunakan di berbagai situs proses industri, termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
- Digunakan dalam industri maritim dan penerbangan
- Cocok untuk sistem kontrol hidrolik dan pneumatik
- Digunakan dalam aplikasi kontrol proses
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:kabel suhu tinggi 100mm,kabel pita dan konektor pin.
| Parameter Kinerjadari sensor tekanan silikon: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S | |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | 3 kali skala penuh | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 25g | ||||
| Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC | |||||
| Desain Konstruksi | |
| Tabung Tekanan < 3,5 MPaS |
|
| Normal ≥ 3,5 MPaS < 40MPaS |
|
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
