Name: 5V Silicon Piezoresistive Tekanan Sensor Diafragma Tekanan Sensor Dengan Pin Connect
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT26V
Price: 21.00 USD
Availability: InStock

Informasi Detail

Nomor model.:	HT26V	Jenis sinyal keluaran:	analog 10mv/V
Kekuatan:	5-10VDC	bahan:	Baja tahan karat
Jenis Benang:	Tidak.	Media pengukur:	Gas dan cair
Dia:	19mm	Tinggi:	OEM
Paket Pengangkutan:	Kotak	Asal usul:	Cina
Jenis:	Sensor tekanan silikon	Pengaturan khusus:	<i>Available \|</i> <b>Tersedia \|</b> <i>Customized Request</i> <b>Permintaan Disesuaikan</b>
Menyoroti:	5V Silicon Piezoresistive Pressure Sensor , 5V Silicon Diaphragm Pressure Sensor , Sensor Tekanan Diafragma Dengan Pin Connect

Deskripsi Produk

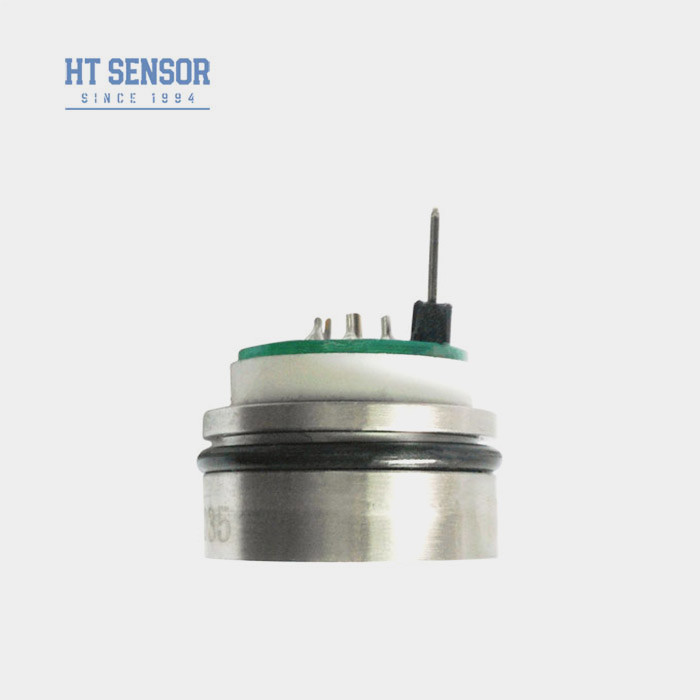

Hengtong HT26V 5V Sensor tekanan silikon bertenaga dengan koneksi pin

HT26V Silicon Piezoresistive Pressure Sensor

Pengenalan sensor tekanan silikon:

HT26V adalah sensor tekanan silikon piezoresistif dengan elemen kristal silikon difusi yang sangat stabil di intinya.Perbedaan tekanan media yang diukur ditransmisikan ke diafragma silikon melalui diafragma isolasi 316L dan minyak silikon penyegelan. Konstruksi khusus dibuat dari diameter 19mm biasa, sangat disesuaikan, bagian stainless steel bisa serendah 7mm. 5-10V tegangan konstan pasokan listrik, output teratur.Sensor tekanan HT26V dilengkapi dengan O-ring untuk penyegelan tekanan dan pemasangan yang mudah.

5V powered supply connected with pin pressure sensor

Fitur Produkdari sensor tekanan silikon:

Pasokan tegangan konstan dan output sinyal standar
Keandalan tinggi dan stabilitas yang sangat baik
Peraturan tinggi adalah 7mm, berbagai struktur dapat disesuaikan

Aplikasidari sensor tekanan silikon:

Digunakan di berbagai situs proses industri, termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
Digunakan dalam industri maritim dan penerbangan
Cocok untuk sistem kontrol hidrolik dan pneumatik
Digunakan dalam aplikasi kontrol proses

Kinerja listrikdari sensor tekanan silikon:

Sumber Daya: ≤10VDC
Tegangan output modus umum: 50% dari input (biasanya)
Impedansi masukan:4KΩ~20KΩ
Impedansi output:2.5KΩ~6KΩ

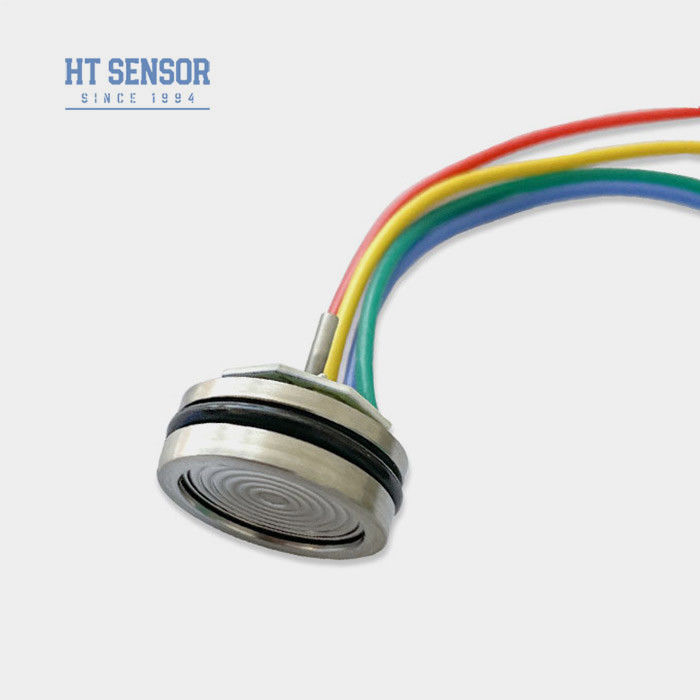

Koneksi Listrik:kabel suhu tinggi 100mm,kabel pita dan konektor pin.

Parameter Kinerjadari sensor tekanan silikon:
Jangkauan pengukuran		Gauge ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Disegel.	3500KPaS,7MPaS,10MPaS
		Jenis		Maksimal	Satuan
NonLinearitas		± 0.15		± 0.3	% F.S
Kemungkinan diulang		0.05		0.1	% F.S
Hysteresis		0.05		0.1	% F.S
Zero Offset Output		0±1		0 ± 2	mV
Output Skala Penuh	≤ 20KPa	50 ± 1		50 ± 2	mV
	≥35kPa	100 ± 1		100 ± 2	mV
Zero Offset Temp. Drift	≤ 20KPa	± 1		± 2.5	% F.S
	≥35kPa	± 0.8		± 1.5	% F.S
Skala penuh Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.8		± 1.5	% F.S
Temp Kompensasi.	≤ 20KPa	0 ~ 50			oC
	≥35kPa	0 ~ 70			oC
Suhu operasi		-20 ~ 80			oC
Suhu penyimpanan		-40 ~ 125			oC
Beban Terlalu Diizinkan		3 kali skala penuh
Tekanan ledakan		5X skala penuh
Stabilitas jangka panjang		0.2 %			F.S./Tahun
Bahan diafragma		316L
Resistensi Isolasi		≥ 200MΩ 100VDC
Getaran		Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan		100 g, 11 ms
Waktu Tanggapan		≤1ms
Segel O-ring		Karet nitril atau karet fluoro
Penuh Medium		Minyak Silikon
Berat badan		~ 25g
Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC

Desain Konstruksi
Tabung Tekanan < 3,5 MPaS
Normal ≥ 3,5 MPaS < 40MPaS

Koneksi listrik dan kompensasi

Contoh Pemilihan

Tips pemesanan

1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.

FQA

1.Q: Apa fitur dari sensor tekanan pemancar Anda?

A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?

A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM

3T: Apa kapasitas produksi Anda?

A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
.

4.Q: Apa periode pengiriman yang khas?

A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.

5.Q: Bagaimana harga produk? Apakah ada diskon?

A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang
.

6.Q: Apa garansi produk Anda? Dan layanan purna jual?

A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
