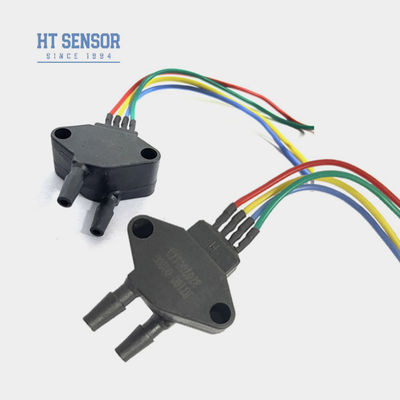

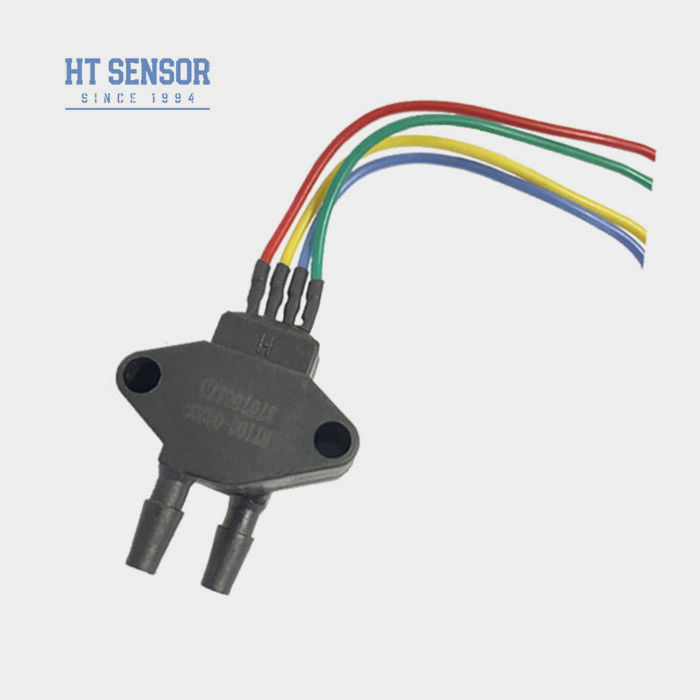

20kpa Plastik Shell Sensor Tekanan Diferensial Sel Silicon Piezoresistive Sensor Tekanan
Product Details
| Model TIDAK.: | HT100 | Jenis: | Tekanan diferensial |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Media Ukur: | Udara gas |
| Kekuatan: | 5VDC / 1.5mA | Ketepatan: | 0,2%FS |
| Keluaran: | sinyal mv | Memasok: | 1,5mA |
| Jenis sinyal keluaran: | Analog | Kustomisasi: | Tersedia dapat berupa Permintaan Khusus OEM |
| Menyoroti |
20kpa Plastik Shell Sensor Tekanan Diferensial,Sensor Tekanan Diferensial Silicon,Sensor Tekanan Piezoresistif Silikon 20kpa |
||
Product Description
HT100 20kpa sensor tekanan diferensial silikon untuk tekanan diferensial
HT100Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon flush:
Fitur Produkdari sensor tekanan diferensial silikon:
- Jangkauan pengukuran yang luas, 0~10KPa~2Mpa
- Keandalan tinggi dan stabilitas yang sangat baik
- Teknologi enkapsulasi TO8
- Aplikasi di bidang kedirgantaraan
Aplikasidari sensor tekanan diferensial silikon:
- Pengukuran tekanan gas kering, tidak korosif
- Sistem kontrol pneumatik
- Teknik Biomedis untuk aplikasi medis
- HVAC (Pemanasan, Ventilasi, dan AC)
- Pengujian ruang angkasa untuk tujuan terkait penerbangan
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter Kinerjadari sensor tekanan diferensial silikon: | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| Jenis | Maksimal | Satuan | ||||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Berat badan | ~ 12,5 g | |||||
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C | ||||||
| Tips pemesanan |
2. Selama perakitan perumahan, pastikan ia sejajar vertikal dan menerapkan tekanan bahkan untuk menghindari atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
