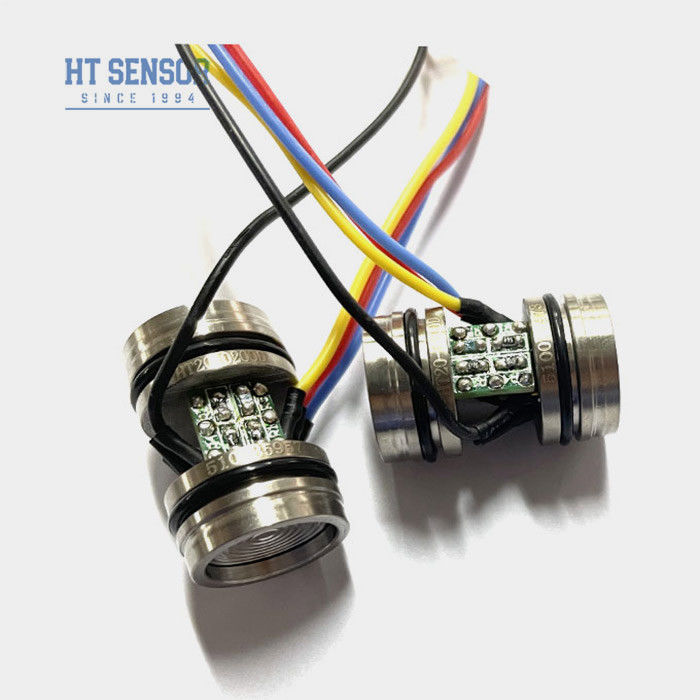

HT20V Sensor Tekanan Silikon Tersebar 10VDC Sel Sensor Tekanan Diferensial Piezoresistif
Product Details
| Model TIDAK.: | HT20V | Jenis kabel: | Empat Kawat |
|---|---|---|---|
| Media Ukur: | Gas dan cair | Disesuaikan: | Disesuaikan |
| Kekuatan: | 10VDC | Paket Transportasi: | karton |
| Jenis: | Sensor Tekanan Piezoresistif Diferensial | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | Baja Tahan Karat | Kustomisasi: | Tersedia | Permintaan yang disesuaikan |
| Menyoroti |
HT20V Diffused Silicon Pressure Sensor,Sensor Tekanan Silikon Diffused 10VDC,Sensor tekanan diferensial piezoresistif 10VDC |
||
Product Description

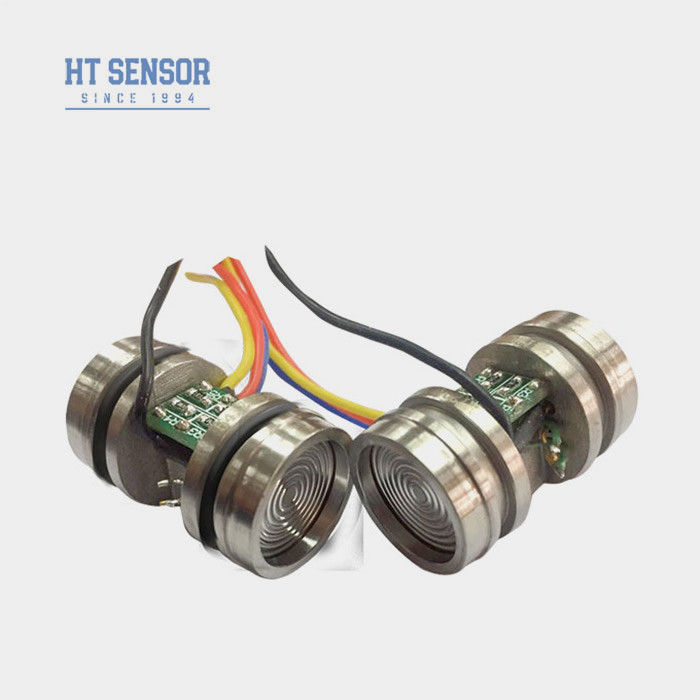

HT20V 10VDC Differensial Diffused Silicon Pressure Sensor untuk pengujian tekanan diferensial
Pengenalan sensor tekanan silikon difusi diferensial:
HT20V adalah sensor tekanan diferensialadalah perangkat sensitif tekanan diferensial yang diisolasi oleh diafragma bergelombang ganda dari stainless steel.Pengukuran yang tepat dicapai dengan mengisolasi diafragma dan mengisi minyak silikon ke elemen sensitif tekanan silikonSensor mengadopsi chip tekanan silikon canggih internasional dengan stabilitas tinggi dan presisi tinggi, dan mengadopsi basis sinter yang dirancang oleh optimasi stres.Proses produksi sensor meliputi: patch, bonding kawat emas, pengelasan film, injeksi minyak vakum tinggi, tekanan sirkulasi bantuan stres, suhu tinggi penuaan, kompensasi suhu, dllukuran dan metode penyegelan produk umum konsisten dengan produk arus utama internasional dari jenis yang samaMereka banyak digunakan untuk tekanan diferensial dan pengukuran tingkat di media kompatibel 316L stainless steel.
Fitur Produkdari sensor tekanan silikon difusi diferensial:
- Kinerja yang stabil dan dapat diandalkan
- Ketahanan tinggi terhadap tekanan statis
- Biaya efektif
- Deteksi tekanan diferensial
- Instrumen kalibrasi tekanan
- Pengukuran tingkat cairan
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik: 100mm kabel suhu tinggi.
| Parameter Kinerjadari sensor tekanan silikon difusi diferensial: | ||||
| Jangkauan pengukuran | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Jenis | Maksimal | Satuan | ||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |
| Hysteresis | 0.05 | 0.1 | % F.S | |
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Suhu operasi | -20 ~ 80 | oC | ||
| Suhu penyimpanan | -40 ~ 125 | oC | ||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||
| Tekanan ledakan | 5X skala penuh | |||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||
| Bahan diafragma | 316L | |||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||
| Kejutan | 100 g, 11 ms | |||
| Waktu Tanggapan | ≤1ms | |||
| Segel O-ring | Karet nitril atau karet fluoro | |||
| Penuh Medium | Minyak Silikon | |||
| Berat badan | ~ 45g | |||
| Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC | ||||
| Desain Konstruksidari sensor tekanan silikon difusi diferensial | |
| Dimensi |  |
| Catatan:Ujung keluar adalah terminal positif. Jika ada perubahan warna kawat, silakan lihat label yang melekat pada sensor untuk informasi yang akurat | |
| Koneksi listrik dan kompensasidari sensor tekanan silikon difusi diferensial |
|
| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
