Sensor Tekanan Silikon Pipa Tembaga untuk Pengukuran Tekanan Gas Udara atau Gas
Product Details
| Nomor Model.: | HT12 | Jenis Thread: | TO8 |
|---|---|---|---|
| Jenis kabel: | Pin Kovar berlapis emas | Media pengukur: | Udara gas |
| Jangkauan: | 0-10kpa~1000kpa | Keluaran: | Sinyal analog |
| Kekuatan: | 1,5mA | Kode Hs: | 9026209090 |
| Untuk: | Pemancar Tekanan Silikon Tersebar | Kustomisasi: | Tersedia OEM dan ODM |
| Menyoroti |
1.5mA Silicon Pressure Sensor,Sensor Tekanan Piezoresistif Tabung Tembaga Silicon,Sensor Pengukuran Tekanan Gas 10KPa |
||
Product Description

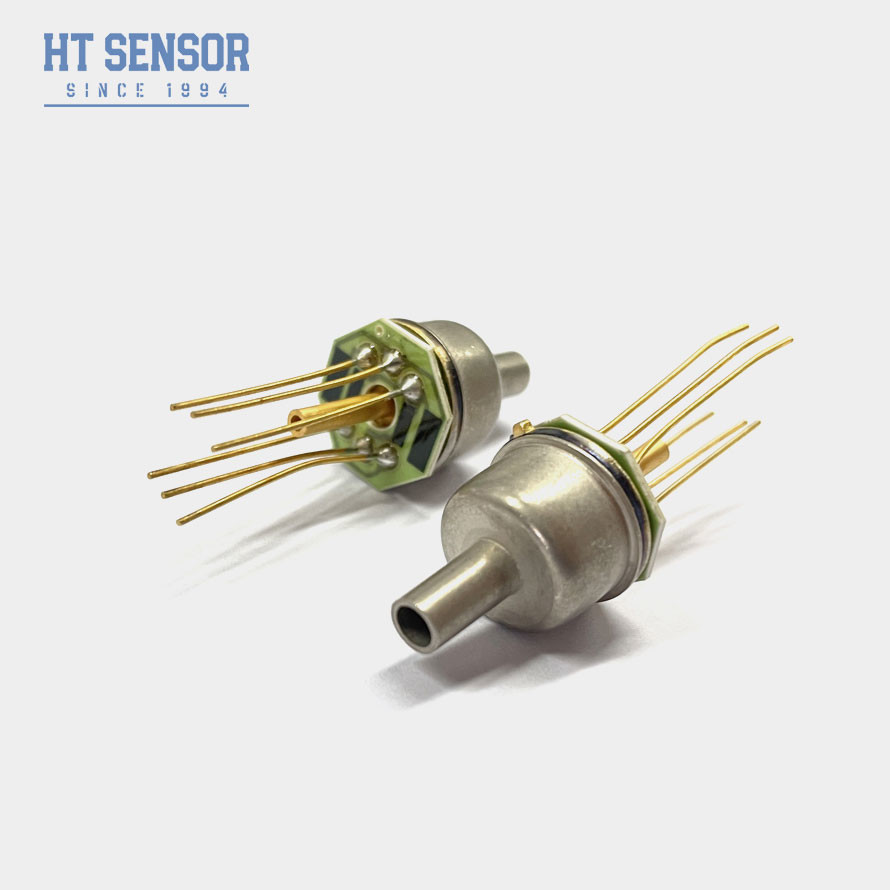

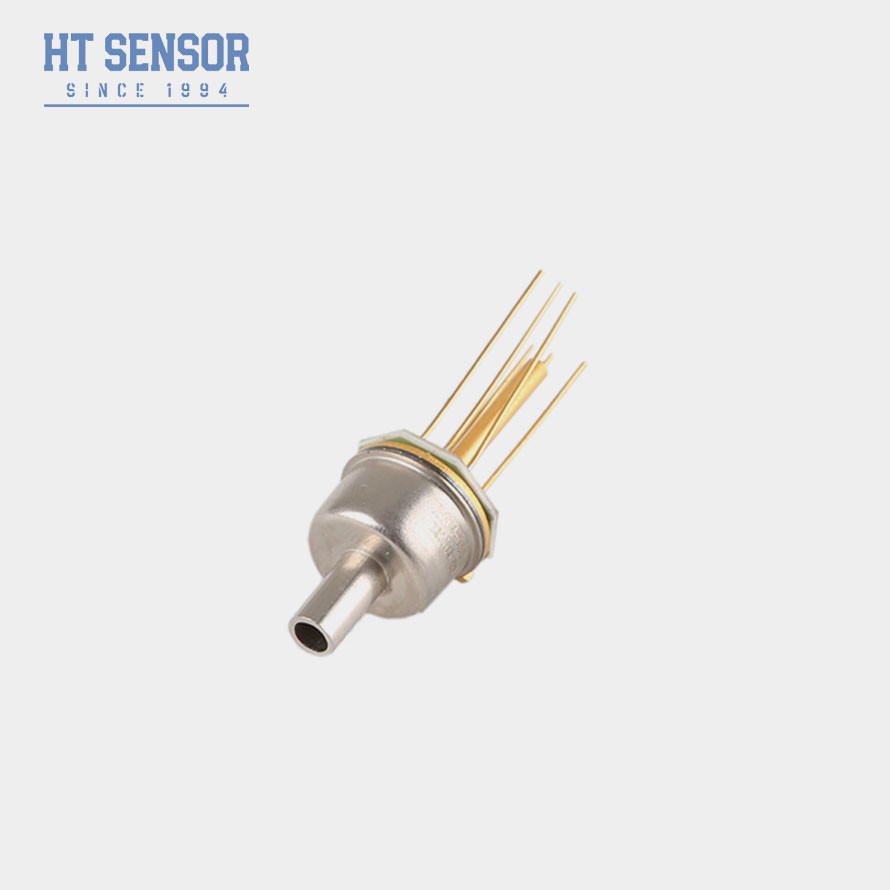

Sensor Tekanan Tabung Tembaga Silikon Sensor Pengukuran Tekanan Gas
Sensor tekanan piezoresistif silikon HT12 adalah elemen silikon difusi yang sangat stabil yang dikemas dalam teknologi kemasan TO8 canggih.Inti yang tidak diisi minyak menghindari kesalahan profil dan secara signifikan meningkatkan stabilitas kisaran kecilOleh karena itu, ia memiliki efek yang baik pada pengukuran tekanan gas tidak korosif kering.
Fitur produk dari sensor tekanan silikon:
- Rentang pengukuran luas dari 0 sampai 10KPa hingga 2Mpa.
- Keandalan tinggi, stabilitas yang baik.
- Teknologi enkapsulasi TO8.
- Aplikasi kedirgantaraan.
Aplikasidari sensor tekanan silikon:
- Tekanan gas kering yang tidak korosif diukur.
- Sistem kontrol pneumatik Aplikasi biomedis teknik.
- Kontrol HVAC.
- Penerbangan aerospace terkait dengan tujuan percobaan.
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter Kinerjadari sensor tekanan silikon: | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Jenis | Maksimal | Satuan | ||||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Berat badan | ~ 12,5 g | |||||
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C | ||||||
| Desain Konstruksi | |
| Dimensi | |
| Koneksi listrik dan kompensasi |
|
|
| Tips pemesanan |
3Jika media yang diuji tidak kompatibel dengan chip dan bahan rumah (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan bagian dalam sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga port tekanan inti pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif memasuki ruang tekanan negatif inti pengukur.
6Jika ada pin perubahan, merujuk pada label pada kabel inti yang sebenarnya.
