HT26V Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:

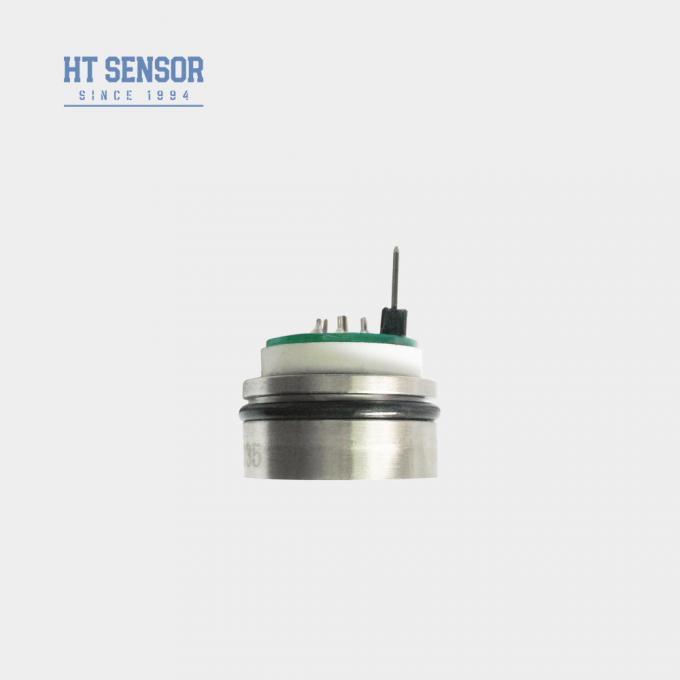

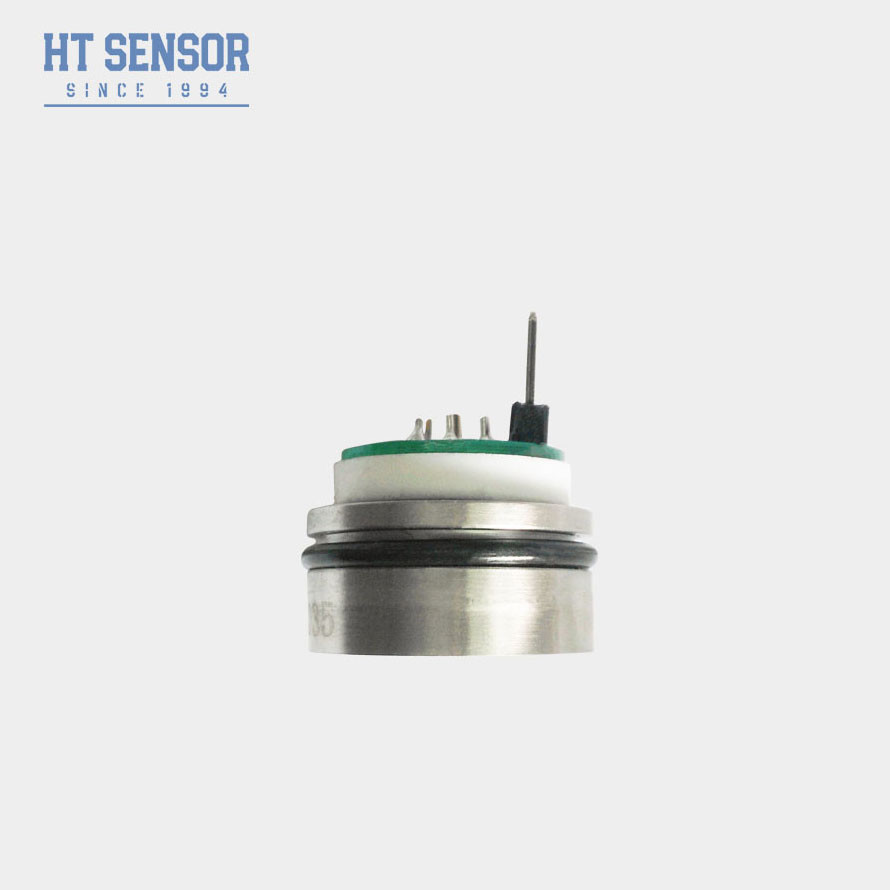

Sensor tekanan silikon HT26V adalah jenis tipe piezoresistif, intinya adalah penyebaran komponen kristal silikon yang sangat stabil.Perbedaan tekanan media yang diukur ditransfer ke diafragma silikon melalui diafragma isolasi 316L dan minyak silikon tertutupStruktur khusus dibuat dari diameter konvensional 19 mm dan sangat disesuaikan, dengan bagian stainless steel tersedia setinggi 7 mm.5-10V tegangan konstan pasokan listrik, output reguler.Sensor tekanan HT26V dilengkapi dengan o-ring, digunakan untuk segel tekanan, instalasi yang nyaman.
Fitur Produkdari sensor tekanan silikon:
- Sumber daya tegangan konstan dan output sinyal standar.
- Keandalan tinggi, stabilitas yang baik.
- Ketinggian adalah 7mm, dan berbagai struktur dapat disesuaikan.
Aplikasidari sensor tekanan silikon:
- Cocok untuk minyak bumi, kimia, metalurgi, tenaga listrik, hidrologi dan situs proses industri lainnya.
- Digunakan dalam industri kapal dan penerbangan.
- Cocok untuk sistem kontrol hidrolik dan pneumatik.
- Digunakan untuk aplikasi kontrol proses.
Kinerja listrikdari sensor tekanan silikon:
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ

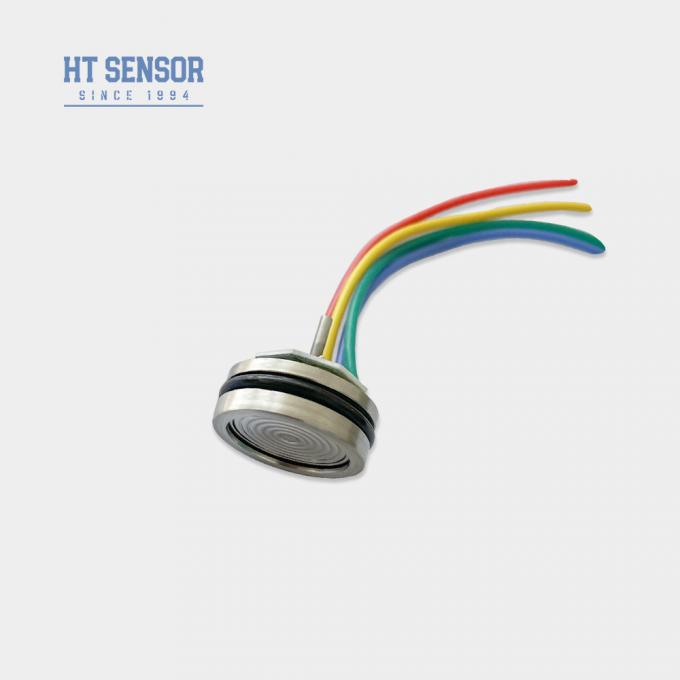

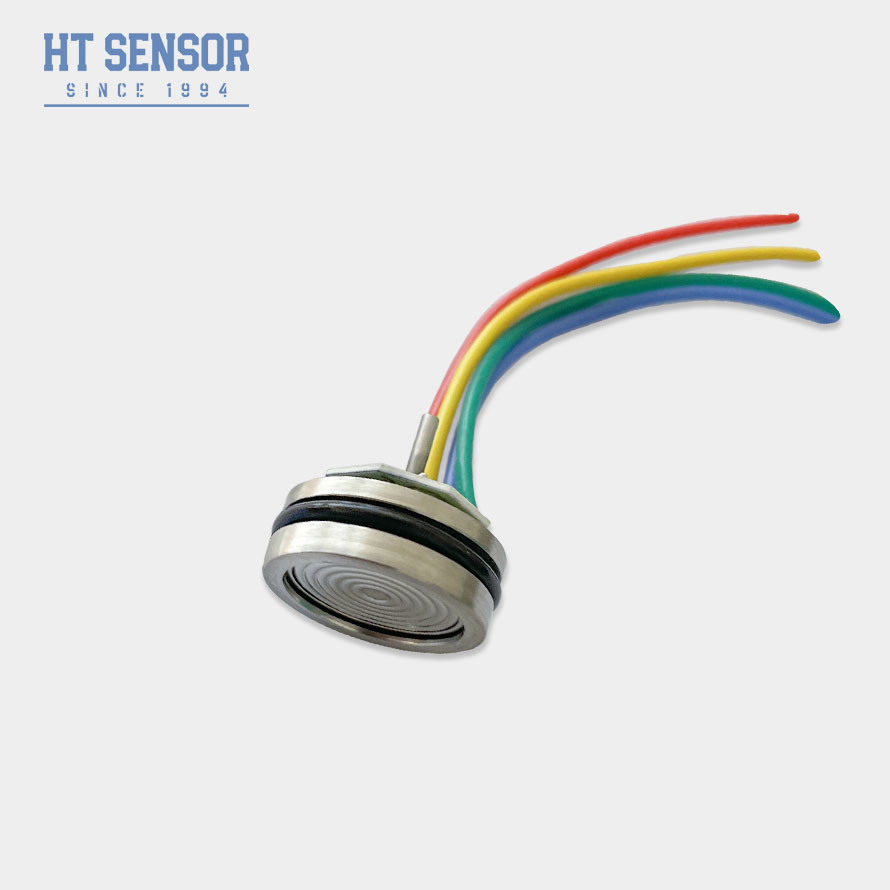

- Koneksi Listrik:kabel suhu tinggi 100mm,kabel pita dan konektor pin.
| Parameter Kinerjadari sensor tekanan silikon: |
| Jangkauan pengukuran |
Gauge ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Disegel. |
3500KPaS,7MPaS,10MPaS |
| |
Jenis |
Maksimal |
Satuan |
| NonLinearitas |
± 0.15 |
± 0.3 |
% F.S |
| Kemungkinan diulang |
0.05 |
0.1 |
% F.S |
| Hysteresis |
0.05 |
0.1 |
% F.S |
| Zero Offset Output |
0±1 |
0 ± 2 |
mV |
| Output Skala Penuh |
≤ 20KPa |
50 ± 1 |
50 ± 2 |
mV |
| ≥35kPa |
100 ± 1 |
100 ± 2 |
mV |
| Zero Offset Temp. Drift |
≤ 20KPa |
± 1 |
± 2.5 |
% F.S |
| ≥35kPa |
± 0.8 |
± 1.5 |
% F.S |
| Skala penuh Temp. Drift |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥35kPa |
± 0.8 |
± 1.5 |
% F.S |
| Temp Kompensasi. |
≤ 20KPa |
0 ~ 50 |
oC |
| ≥35kPa |
0 ~ 70 |
oC |
| Suhu operasi |
-20 ~ 80 |
oC |
| Suhu penyimpanan |
-40 ~ 125 |
oC |
| Beban Terlalu Diizinkan |
3 kali skala penuh |
|
| Tekanan ledakan |
5X skala penuh |
|
| Stabilitas jangka panjang |
0.2 % |
F.S./Tahun |
| Bahan diafragma |
316L |
|
| Resistensi Isolasi |
≥ 200MΩ 100VDC |
|
| Getaran |
Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz |
|
| Kejutan |
100 g, 11 ms |
|
| Waktu Tanggapan |
≤1ms |
|
| Segel O-ring |
Karet nitril atau karet fluoro |
|
| Penuh Medium |
Minyak Silikon |
|
| Berat badan |
~ 25g |
|
| Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC |

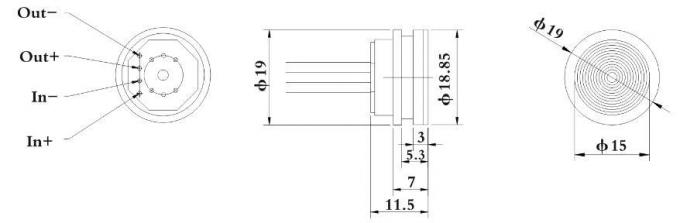

| Desain Konstruksi |
Tabung Tekanan
< 3,5 MPaS |
 |
Normal
≥ 3,5 MPaS
< 40MPaS |
 |

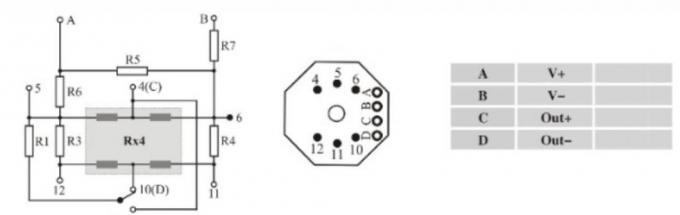

| Koneksi listrik dan kompensasi |
|
1Dalam perakitan, perhatian harus dibayar untuk koordinasi ukuran inti dan perumahan pemancar untuk mencapai kedapatan yang diperlukan.
2. Selama perakitan cangkang, pastikan bahwa ia sejajar secara vertikal dan menerapkan tekanan secara merata untuk menghindari terjebak atau merusak plat kompensasi.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan rumah (316L), instruksi khusus harus diberikan saat melakukan pesanan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif masuk ke ruang tekanan negatif inti tekanan pengukur.
6Jika ada perubahan pada pin, silakan lihat label yang sebenarnya Anda bawa.
7- Disesuaikan, silakan hubungi manajer bisnis untuk bernegosiasi.
1.Q: Apa fitur dari sensor tekanan pemancar Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
.
4.Q: Apa periode pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5.Q: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang
.
6.Q: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
