BPK-IV Pressure Gauge/Switch
Pengantar:
Pengontrol seri BPK-IV memiliki fungsi tampilan, kontrol dan transmisi dan telah digunakan di banyak bidang kontrol otomatis.
1. Berbagai RTDS, termokopel atau sinyal input standar dapat dipilih (lihat tabel).
2Output transmisi terisolasi adalah resolusi 12 bit.
3. Dua output relay, dapat diatur tinggi / rendah, tinggi / tinggi-tinggi atau rendah / rendah tipe tindakan alarm.
Spesifikasi
1. Tegangan pasokan:220VAC /24VDC(±10%);
2. suhu lingkungan: 0 ~ 50oC; kelembaban relatif: ≤ 85% Gas tidak korosif;
3. Sinyal masukan, ruang lingkup tampilan dan parameter yang relevan: (lihat Tabel1)
Tabel 1
| Kode sinyal masukan |
Sinyal masukan |
Jangkauan Tampilan |
Resolusi |
Keakuratan |
Impedansi masukan |
| 00 |
T TC |
0 ~ 400oC |
1oC |
00,2% |
100 ribu |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100 ribu |
| 02 |
J TC |
0 ~ 1200oC |
1oC |
00,2% |
100 ribu |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300oC |
1oC |
00,2% |
100 ribu |
| 04 |
B TC |
350 ~ 1800oC |
1oC |
00,2% |
100 ribu |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100 ribu |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100 ribu |
| 07 |
E TC |
0 ~ 900oC |
1oC |
00,2% |
100 ribu |
| 08 |
Pt100 RTD |
-200 ~ 600,0oC |
0.1oC |
00,2% |
(0,2mA) |
| 09 |
Cu50 RTD |
-50,0 ~ 150,0oC |
0.1oC |
00,2% |
(0,2mA) |
| 10 |
0~375Ω tekanan jarak jauh |
Batas cakupan rendah dan tinggi dapat ditetapkan dari -1999 sampai 9999 |
Jangkauan tampilan adalah terus menerus dari -1999 sampai 9999 menggunakan sampel A/D 16bit |
00,2% |
(0,2mA) |
| 11 |
0 ~ 75mV pemisah arus |
00,1% |
100 ribu |
| 12 |
0 ~ 30mV |
00,1% |
100 ribu |
| 13 |
Sinyal standar 0 ~ 5V |
00,1% |
100 ribu |
| 14 |
Sinyal standar 1 ~ 5V |
00,1% |
100 ribu |
| 15 |
0~10V sinyal standar |
00,1% |
100 ribu |
| 16 |
0 ~ 10 mA sinyal standar |
00,1% |
20Ω |
| 17 |
Sinyal standar 0 ~ 20 mA |
00,1% |
20Ω |
| 18 |
Sinyal standar 4 ~ 20 mA |
00,1% |
20Ω |
4.Output arus analog dan parameter terkait: (lihat Tabel 2)
Tabel 2
| Transmisi sinyal output |
Output saat ini |
Ruang lingkup pengiriman |
Tegangan terisolasi |
Max. Apa yang terjadi?
resolusi |
Keakuratan |
Kapasitas beban |
Tegangan sirkuit terbuka |
| 00 |
4 ~ 20 mA |
Mengirim data dalam jangkauan ke sinyal arus standar |
1500V |
12 bit |
00,3% |
≤ 500Ω |
15V |
| 01 |
0 ~ 20mA |
Produk ini hanya diproduksi dalam sinyal arus output 4 ~ 20mA atau 0 ~ 20mA. Jika pengguna membutuhkan output transmisi sinyal output tegangan,itu dapat disesuaikan dari produsen atau sendiri terhubung 250 atau 500 ohm resistor untuk 1 ~ 5V atau 0 ~ 5V, 0 ~ 10V tegangan dan resistansi (catatan: akurasi resistansi secara langsung mempengaruhi akurasi tegangan output transmisi).
5.Relay kapasitas kontak output:(lihat Tabel 3)
Tabel 3
| |
250V/120V |
120V/48V |
< 48V |
Waktu hidup relay |
| AC |
DC |
AC |
DC |
AC |
DC |
>100000 kali |
| Maks. arus (Resisi beban) |
3A |
2A |
4A |
3A |
5A |
4A |
| Maks. arus (Intuksi beban) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6. Dandaya eksternal DC24V/30mABisa memasok daya ke pemancar.
7. denganfungsi kompensasi suhu otomatisuntukSensor termokopel.
8. denganfungsi perlindungan pemutusan.
| Model |
Dimensi garis besar |
Dimensi output panel ((mm) |
Catatan |

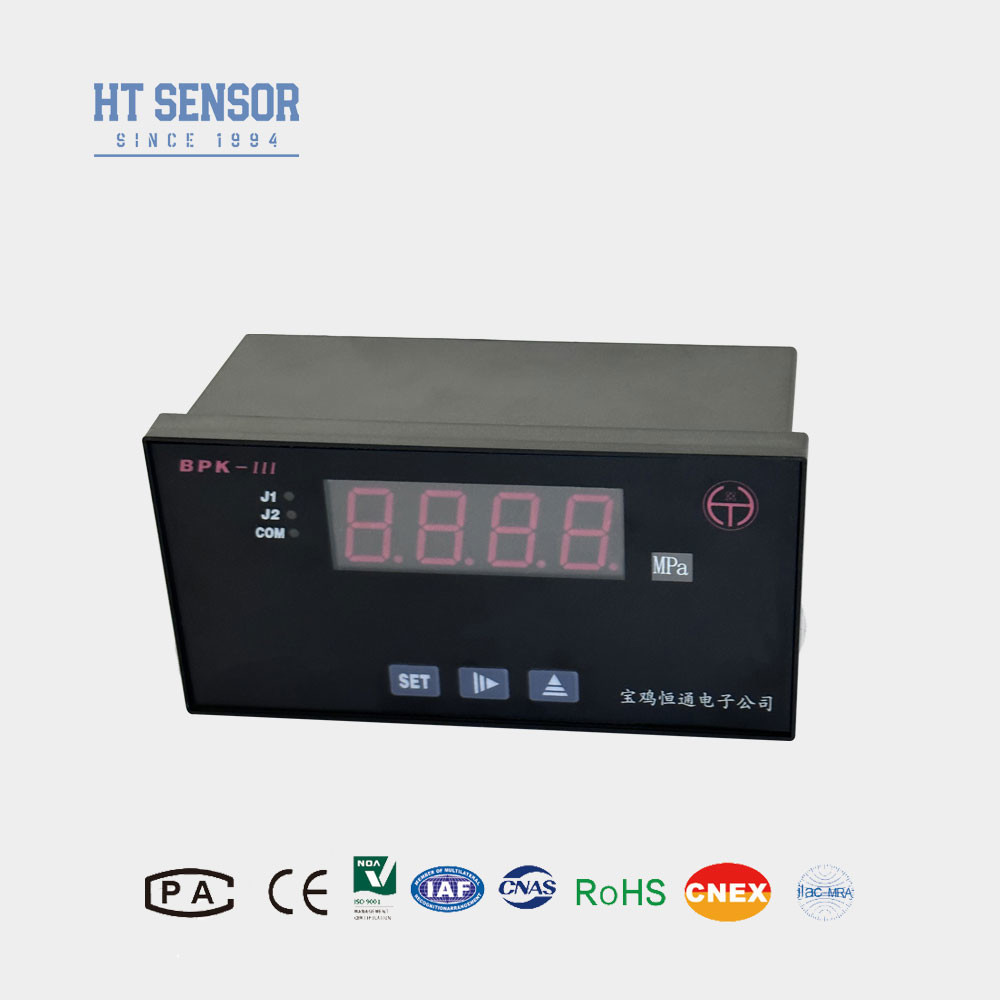

| BPK-IIIS1 |
160×80×80 ((Horizontal)) |
152+0.8× 76+0.7 |
|

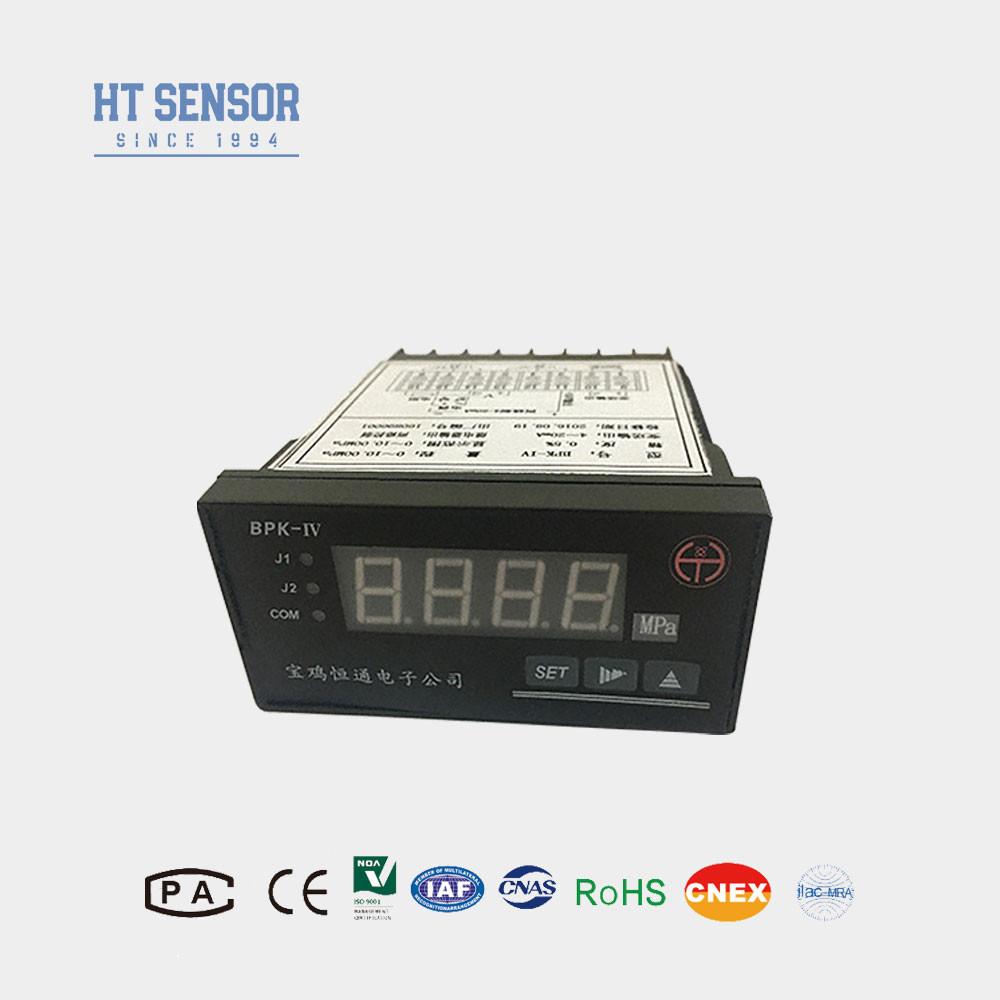

| BPK-IV |
96×48×112 (horisontal) |
92+0.7×44+0.5 |
|
| BPK-IIIN1 |
80×160×80 ((vertikal) |
76+0.7×152+0.8 |
|

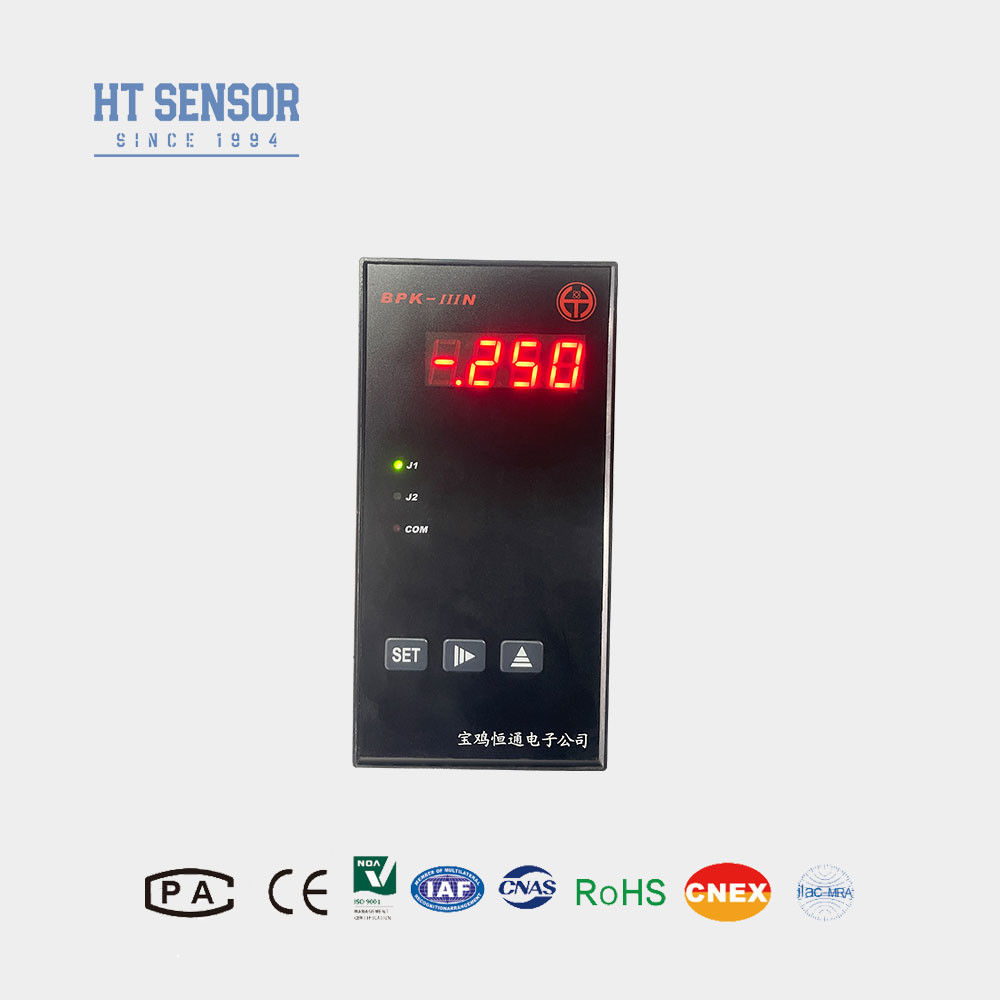

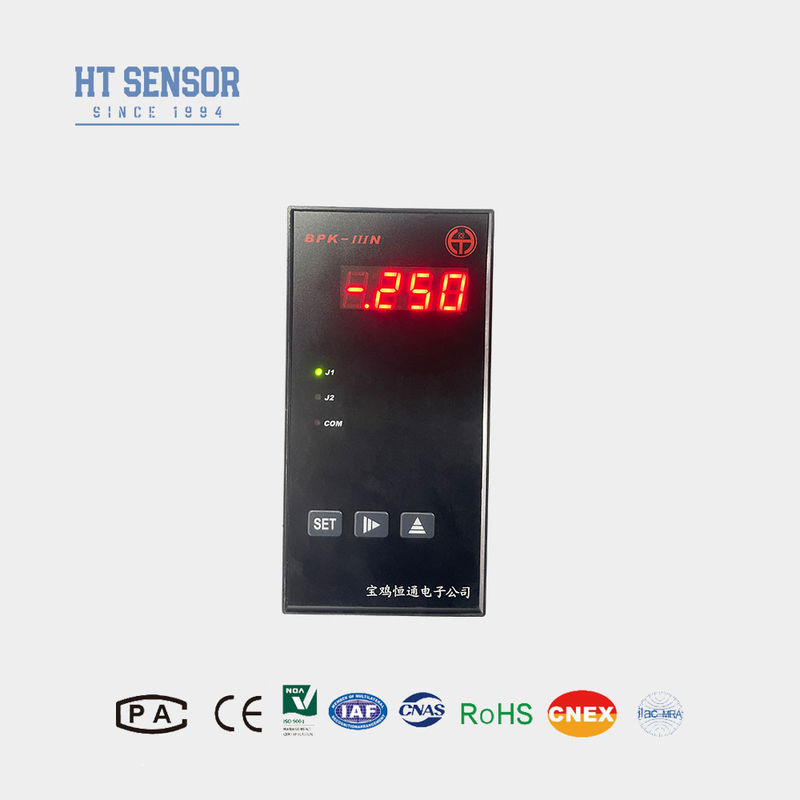

| BPK-IIIN2 |
48×96×112 ((vertikal) |
44+0.5×92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (seperempat) |
92+0.7×92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (seperempat) |
44+0.5×44+0.5 |
Dengan lampu alarm J2 tanpa relay J2 |
| BPK-IIIF3 |
72×72×112 |
67+0.7× 67+0.7 |
|
