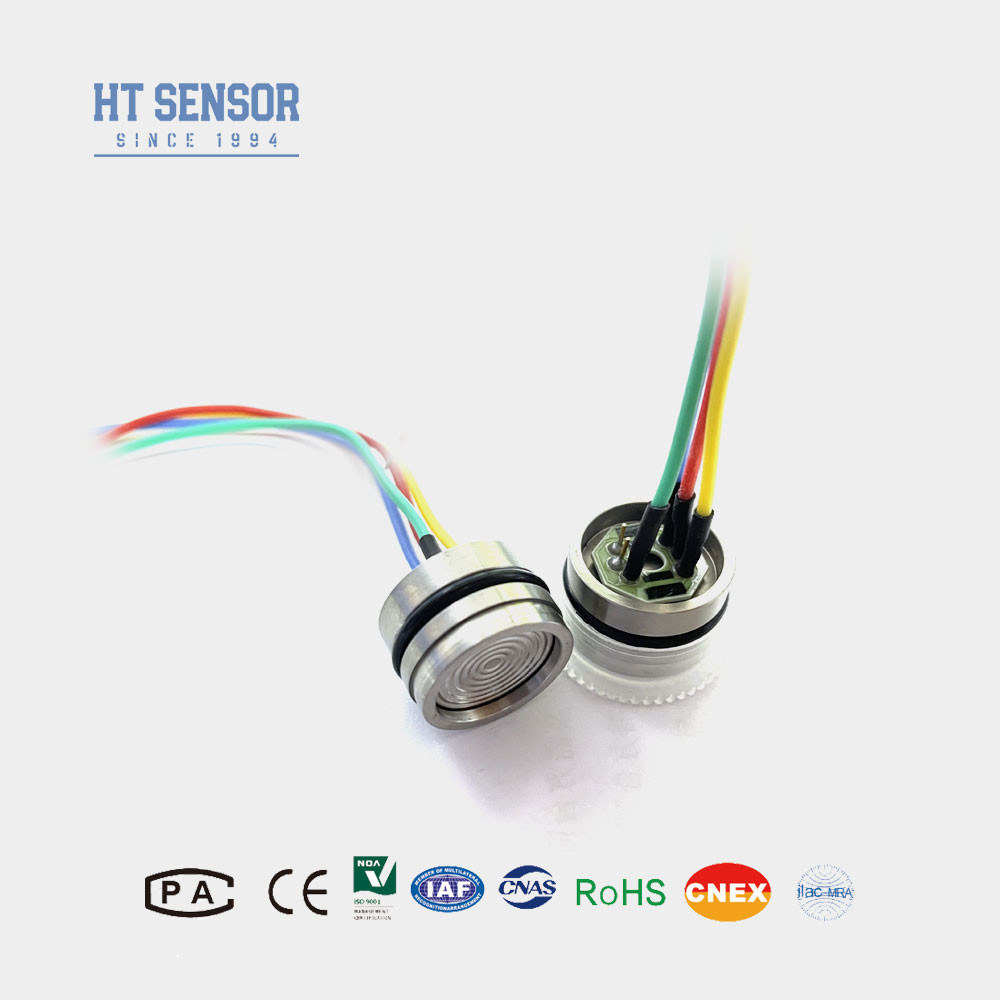

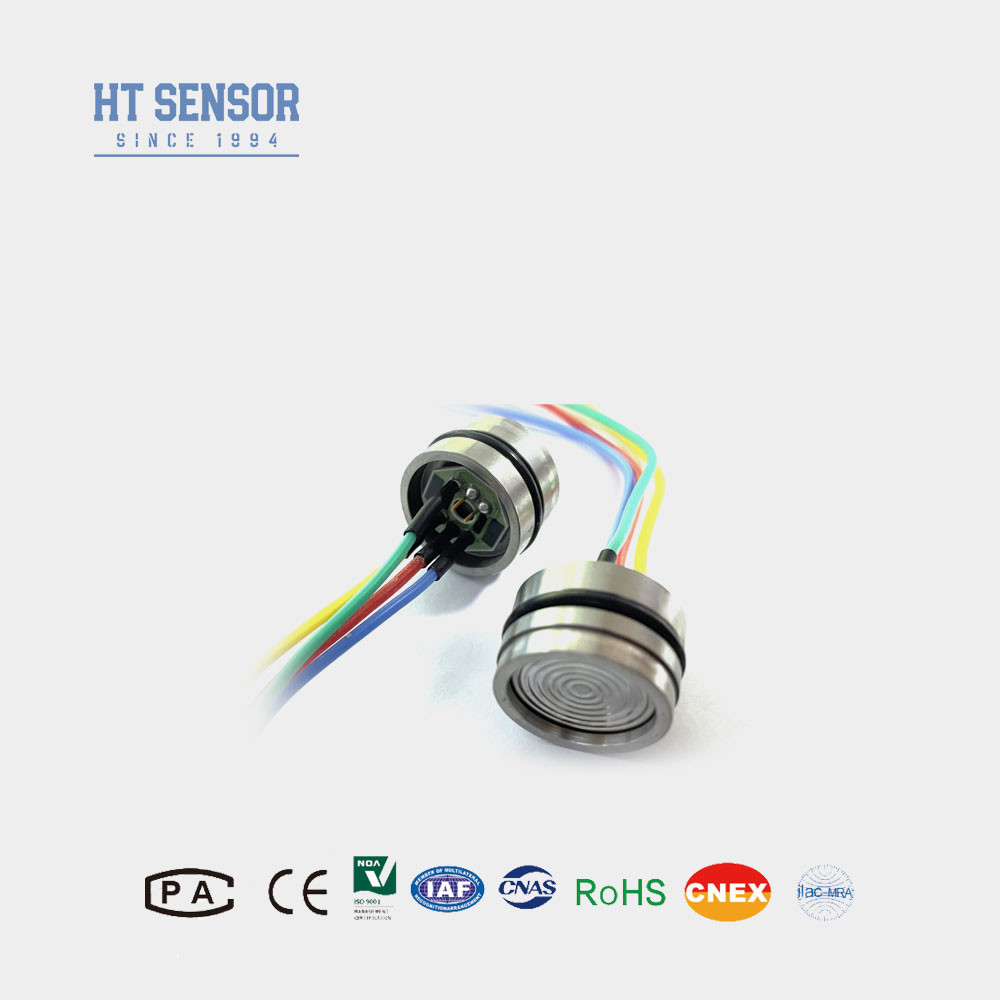

HT19 Sel Sensor Tekanan Silikon Piezoresistif Untuk Pengukuran Tekanan Sensor Keakuratan Tinggi
HT19 Tekanan SiliconSensor
Pengenalan sensor tekanan silikon yang diisi minyak:
Desain yang Dioptimalkan untuk Tekanan
- Sensor menggunakan desain tegangan yang dioptimalkan di dasar sinter, memberikan stabilitas dan presisi yang ditingkatkan.
- SMT (Surface Mount Technology) mutakhir, pengikatan kawat emas, dan proses las diafragma digunakan untuk memastikan kinerja yang dapat diandalkan.
- Lapisan vakum tinggi, penghapusan stres siklus tekanan, dan perawatan penuaan suhu tinggi lebih meningkatkan stabilitas dan kebalikan sensor.
Fitur produk darisensor tekanan silikon yang diisi minyak:
- Jangkauan pengukuran yang luas:0~10KPa~100Mpa
- Piezoresistif silikon sensing element
- Full316LSS, Full Titanium atau Hastelloy diafragma
- O-ring mount
- Keakuratan tinggi dan stabilitas.
Aplikasi dari sensor tekanan silikon yang diisi minyak:
- Tekanan pengukuran gas dan cairan
- Eksploitasi minyak bumi
- Pasokan air, pasokan panas kota
- Sistem kontrol proses
- Inspeksi penerbangan dan navigasi
- Tekanan hidraulik
Data listrik dari sensor tekanan silikon
- Pasokan:1.5mADC
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Resistensi isolasi:≥100MΩ/50VDC
- Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
- Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon yang diisi minyak
| Parameter kinerja: |
| Jangkauan pengukuran |
Gauge ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Disegel. |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Jenis |
Maksimal |
Satuan |
| Linearitas |
± 0.15 |
± 0.3 |
% F.S |
| Kemungkinan diulang |
0.05 |
0.1 |
% F.S |
| Hysteresis |
0.05 |
0.1 |
% F.S |
| Zero Offset Output |
0±1 |
0 ± 2 |
mV |
| Output Skala Penuh |
≤ 20KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥35kPa |
100 ± 10 |
100 ± 30 |
mV |
| Zero Offset Temp. Drift |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥35kPa |
± 0.5 |
± 1 |
% F.S |
| Skala penuh Temp. Drift |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥35kPa |
± 0.5 |
± 1 |
% F.S |
| Temp Kompensasi. |
≤ 20KPa |
0 ¢ 50 |
°C |
| ≥35kPa |
0 ¢ 70 |
°C |
| Suhu operasi |
-20 ¢80 |
°C |
| Suhu penyimpanan |
-40 ¢125 |
°C |
| Beban Terlalu Diizinkan |
Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa |
|
| Tekanan ledakan |
5X skala penuh |
|
| Stabilitas jangka panjang |
0.2 % |
F.S./Tahun |
| Bahan diafragma |
316L |
|
| Resistensi Isolasi |
≥ 200MΩ 100VDC |
|
| Getaran |
Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz |
|
| Kejutan |
100 g, 11 ms |
|
| Waktu Tanggapan |
≤1ms |
|
| Segel O-ring |
Karet nitril atau karet fluoro |
|
| Penuh Medium |
Minyak Silikon |
|
| Berat badan |
28 g |
|
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C |
Dimensi
Catatan:
1. Selama perakitan, perhatikan koordinasi ukuran inti dan perumahan pemancar untuk mencapai kedap udara yang diperlukan.
2. Selama proses perakitan perumahan, pastikan bahwa ia sejajar secara vertikal dan menerapkan tekanan bahkan untuk menghindari jamming atau merusak plat kompensasi.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan rumah (316L), instruksi khusus harus diberikan saat melakukan pesanan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga port tekanan inti pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif memasuki ruang tekanan negatif inti pengukur.
6Jika ada perubahan pada pin, silakan lihat label pada produk yang sebenarnya.
