BPK-III Pressure Gauge/Switch
Pengantar:
Pengontrol seri BPK-III dilengkapi dengan fungsi tampilan, kontrol, dan transmisi, dan telah banyak digunakan dalam berbagai aplikasi kontrol otomatis.
1. Dukungan untuk berbagai sinyal masukan seperti RTDS, termokopel, atau sinyal standar (lihat tabel).
2. Output transmisi terisolasi dengan resolusi 12 bit yang memungkinkan pengaturan ruang lingkup yang dapat disesuaikan.
3. Dua output relay yang mendukung tipe tindakan alarm tinggi / rendah, tinggi / tinggi-tinggi, atau rendah / rendah-rendah.
Spesifikasi
1Tegangan pasokan: 220VAC(±10%);
2. suhu lingkungan: 0 ~ 50oC; kelembaban relatif: ≤ 85% Gas tidak korosif;
3. Sinyal masukan, ruang lingkup tampilan dan parameter yang relevan: (lihat Tabel1)
Tabel 1
| Kode sinyal masukan |
Sinyal masukan |
Jangkauan Tampilan |
Resolusi |
Keakuratan |
Impedansi masukan |
| 00 |
T TC |
0 ~ 400oC |
1oC |
00,2% |
100 ribu |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100 ribu |
| 02 |
J TC |
0 ~ 1200oC |
1oC |
00,2% |
100 ribu |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300oC |
1oC |
00,2% |
100 ribu |
| 04 |
B TC |
350 ~ 1800oC |
1oC |
00,2% |
100 ribu |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100 ribu |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100 ribu |
| 07 |
E TC |
0 ~ 900oC |
1oC |
00,2% |
100 ribu |
| 08 |
Pt100 RTD |
-200 ~ 600,0oC |
0.1oC |
00,2% |
(0,2mA) |
| 09 |
Cu50 RTD |
-50,0 ~ 150,0oC |
0.1oC |
00,2% |
(0,2mA) |
| 10 |
0~375Ω tekanan jarak jauh |
Batas cakupan rendah dan tinggi dapat ditetapkan dari -1999 sampai 9999 |
Jangkauan tampilan adalah terus menerus dari -1999 sampai 9999 menggunakan sampel A/D 16bit |
00,2% |
(0,2mA) |
| 11 |
0 ~ 75mV pemisah arus |
00,1% |
100 ribu |
| 12 |
0 ~ 30mV |
00,1% |
100 ribu |
| 13 |
Sinyal standar 0 ~ 5V |
00,1% |
100 ribu |
| 14 |
Sinyal standar 1 ~ 5V |
00,1% |
100 ribu |
| 15 |
0~10V sinyal standar |
00,1% |
100 ribu |
| 16 |
0 ~ 10 mA sinyal standar |
00,1% |
20Ω |
| 17 |
Sinyal standar 0 ~ 20 mA |
00,1% |
20Ω |
| 18 |
Sinyal standar 4 ~ 20 mA |
00,1% |
20Ω |
4.Output arus analog dan parameter terkait: (lihat Tabel 2)
Tabel 2
| Transmisi sinyal output |
Output saat ini |
Ruang lingkup pengiriman |
Tegangan terisolasi |
Max, aku akan pergi.
resolusi |
Keakuratan |
Kapasitas beban |
Tegangan sirkuit terbuka |
| 00 |
4 ~ 20 mA |
Mengirim data dalam jangkauan ke sinyal arus standar |
1500V |
12 bit |
00,3% |
≤ 500Ω |
15V |
| 01 |
0 ~ 20mA |
Produk ini dibuat menjadi 4 ~ 20 ma, atau 0 sampai 20 ma output sinyal arus. Jika pengguna membutuhkan output transmisi sinyal output tegangan,dapat disesuaikan dari produsen atau sendiri terhubung 250 atau 500 ohm resistor untuk 1 ~ 5V atau 0 ~ 5V, 0 ~ 10V tegangan dan resistansi (catatan: akurasi resistansi secara langsung mempengaruhi akurasi tegangan output transmisi).
5.Relay kapasitas kontak output:(lihat Tabel 3)
Tabel 3
| |
250V/120V |
120V/48V |
< 48V |
Waktu hidup relay |
| AC |
DC |
AC |
DC |
AC |
DC |
>100000 kali |
| Maks. arus (Resisi beban) |
3A |
2A |
4A |
3A |
5A |
4A |
| Maks. arus (Intuksi beban) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6. Dandaya eksternal DC24V/30mABisa memasok daya ke pemancar.
7. denganfungsi kompensasi suhu otomatisuntukSensor termokopel.
8. denganfungsi perlindungan pemutusan.

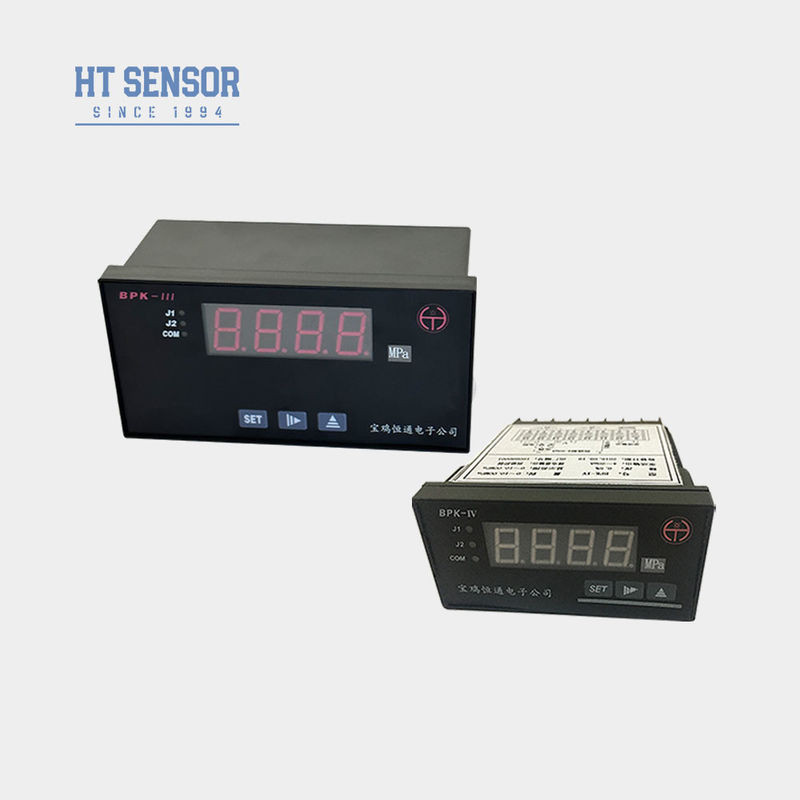

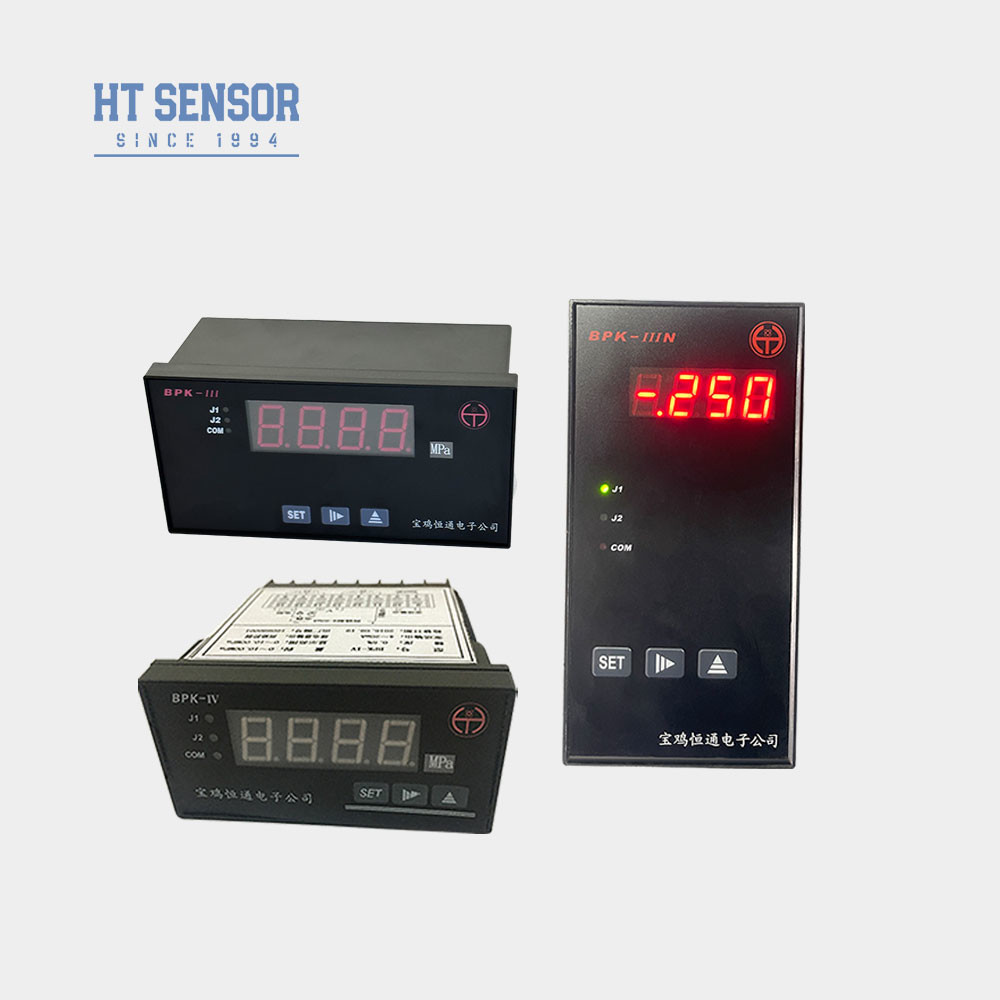

| Model |
Dimensi garis besar |
Dimensi output panel ((mm) |
Catatan |

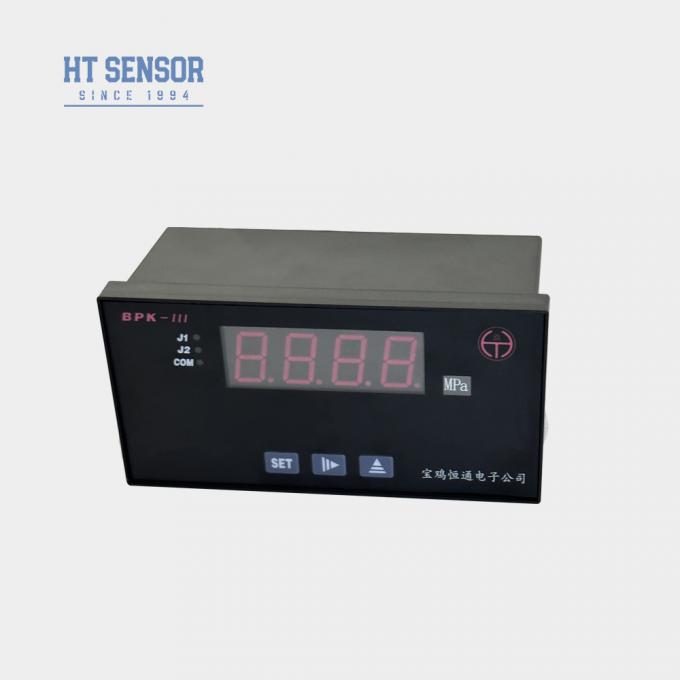

| BPK-IIIS |
160×80×80 ((Horizontal)) |
152+0.8× 76+0.7 |
|

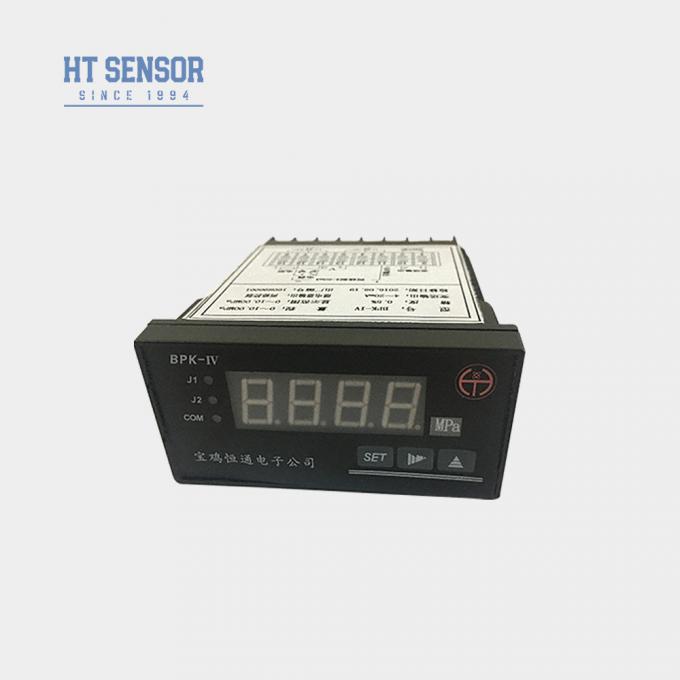

| BPK-IV |
96×48×112 (horisontal) |
92+0.7×44+0.5 |
|

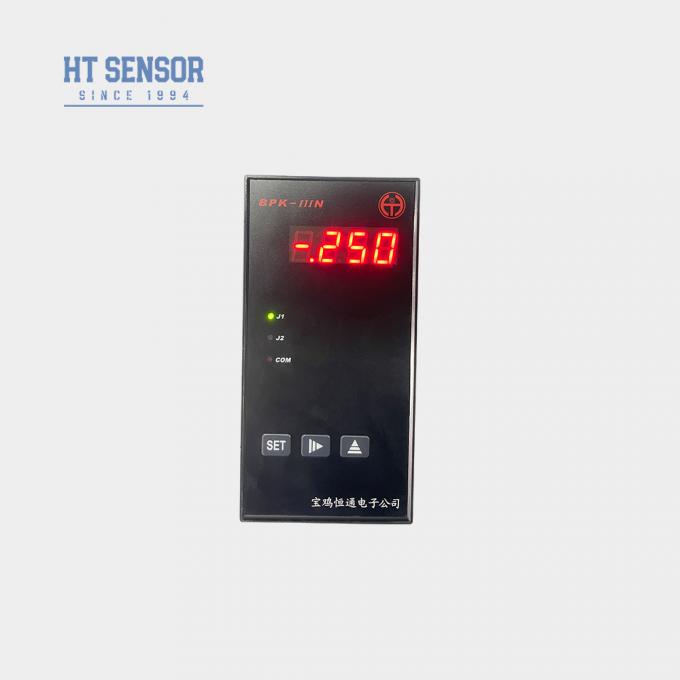

| BPK-IIIN |
80×160×80 ((vertikal) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 ((vertikal) |
44+0.5×92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (seperempat) |
92+0.7×92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (seperempat) |
44+0.5×44+0.5 |
Dengan lampu alarm J2 tanpa relay J2 |
| BPK-IIIF3 |
72×72×112 |
67+0.7× 67+0.7 |
|
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
