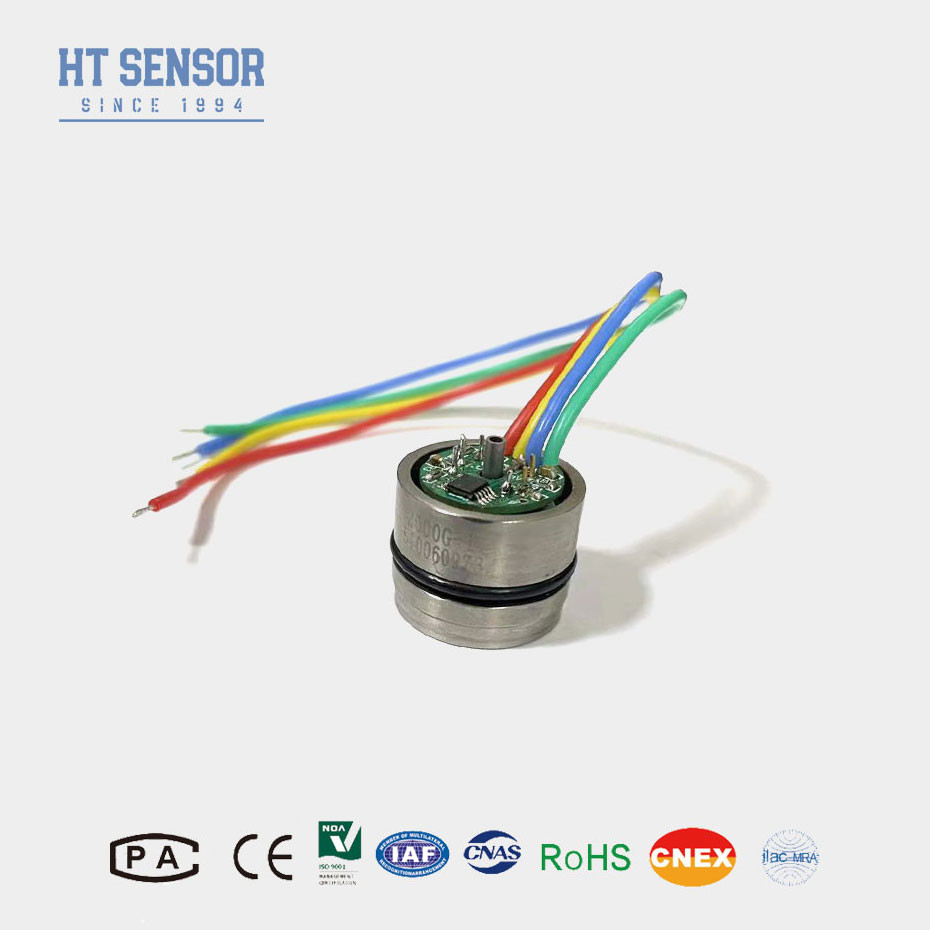

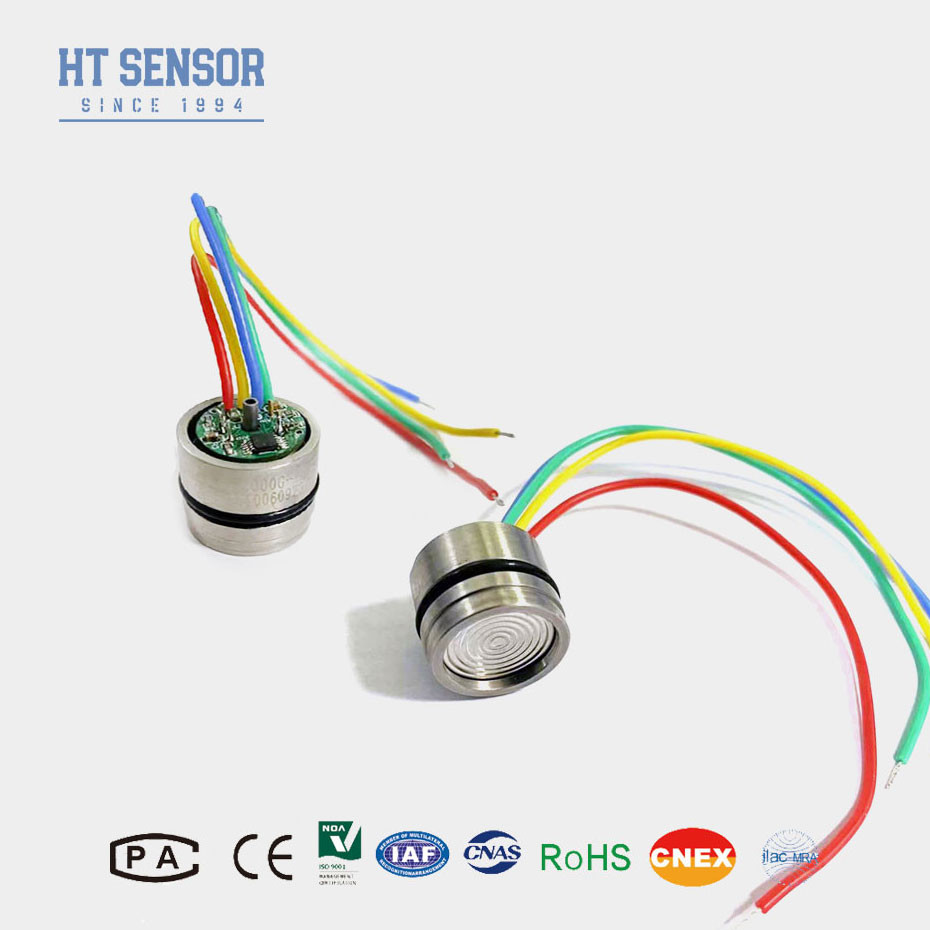

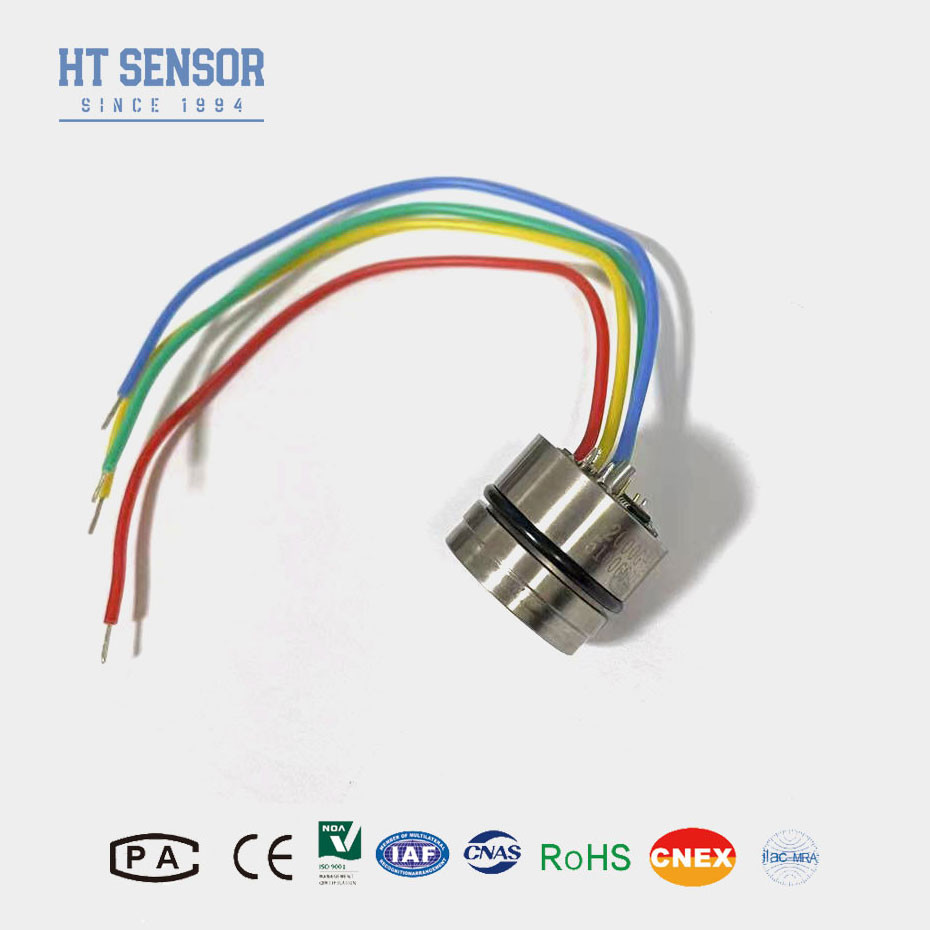

19mm 1.5mA 100mv Diffused Silicon Pressure Sensor Piezoresistive Pressure Transducer
Detail Produk
| Bahan: | 316L | Rentang Min: | -100kpa |
|---|---|---|---|
| Rentang Maks: | 60MPa | Memasok: | 1,5mA |
| Output: | 100mv+-30mv | Dapat dipilih: | Kawat silikon empat warna atau pin berlapis emas |
| Model: | HT19 | Tinggi: | 12mm |
| Minyak: | silikon difusi | Benang: | Tidak. |
| Menyoroti |
Sensor Tekanan Silikon yang Difusi,1.5mA Silicon Pressure Sensor,19mm Piezoresistive Pressure Transducer |
||
Deskripsi Produk
19mm Diffused Silicon Pressure Sensor Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
HT19 sensor tekanan silikon piezoresistif, komponen utama adalah elemen sensor silikon difus stabilitas tinggi.Paket sensor menggunakan minyak silikon untuk mentransfer tekanan dari diafragma 316L stainless steel ke elemen sensor. Mereka memiliki berbagai koneksi tekanan untuk memungkinkan penggunaan dalam berbagai macam peralatan OEM (Original Equipment Manufacturer).
aplikasi di mana cairan atau gas korosif dipantau.
Fitur produk darisensor tekanan silikon:
•Ukuran kecil
• Teknologi semikonduktor yang dapat diandalkan
• Kalibrasi dan kompensasi suhu
• Tekanan mutlak dan tekanan pengukur
• Sensor terisolasi yang kompatibel dengan vakum
• Biaya rendah
Aplikasidari sensor tekanan silikon:
2Sistem kontrol proses
3Otomatisasi industri dan kontrol aliran
4Kalibrator tekanan
Data listrik dari sensor tekanan silikon
Pasokan:1.5mADC Impedansi masukan:3KΩ~6KΩ
Impedansi output:2.5KΩ~6KΩ Resistensi isolasi:≥100MΩ/50VDC
Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon
| Parameter |
Jangkauan: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipikal | Max, aku akan pergi. | Satuan | ||
| Tekanan Non-linearitas |
± 0.15 |
± 0.3 | % F.S | |
| Repeatability Tekanan dan Hysteresis | 0.02 | 0.05 | % F.S | |
| Zero Output | 0±1 | 0 ± 2 | mV | |
| Output Span | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Kesalahan suhu-nol | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Suhu Kesalahan-Span | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Tekanan Bukti | 3X Jangkauan nominal atau 120MPa, mana yang lebih rendah | ------- | ||
| Jangkauan suhu operasi | -20 ~ 80 | °C | ||
| Rentang Suhu Kompensasi | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Rentang suhu penyimpanan | -40 ~ 125 | °C | ||
Catatan:Parameter di atas dalam kondisi:Sumber: 1,5mA Suhu: 25°C
Dimensi
FQA:
1Apa itu sensor tekanan?
Sensor tekanan adalah perangkat yang mengukur tekanan gas atau cairan.Ini mengubah tekanan fisik menjadi sinyal listrik yang dapat dibaca dan diproses oleh sistem kontrol atau peralatan pemantauan.
2Bagaimana sensor tekanan bekerja?
Sensor tekanan bekerja dengan menggunakan teknologi yang berbeda, seperti piezoresistive, kapasitif, atau elemen piezoelektrik, untuk mendeteksi perubahan tekanan.Hal ini menyebabkan perubahan sifat fisik dari elemen sensor, yang kemudian diubah menjadi sinyal listrik proporsional dengan tekanan.
3Apa jenis sensor tekanan?
Sensor Tekanan Piezoresistif: Gunakan efek piezoresistif pada bahan seperti silikon untuk mengukur tekanan.
Sensor Tekanan Kapasitif: Mengukur perubahan kapasitas yang disebabkan oleh deformasi diafragma di bawah tekanan.
Sensor Tekanan Piezoelektrik: Gunakan bahan yang menghasilkan muatan listrik sebagai tanggapan terhadap tegangan mekanik yang diterapkan.
Sensor Tekanan Optik: Menggunakan modulasi cahaya untuk mengukur perubahan tekanan.
Sensor Tekanan Resonan: Mengukur tekanan dengan mendeteksi perubahan frekuensi resonansi dari elemen sensor.
4Apa perbedaan antara sensor tekanan absolut, gauge, dan diferensial?
Sensor Tekanan Absolute: Mengukur tekanan relatif terhadap vakum sempurna.
Sensor Tekanan Pengukur: Mengukur tekanan relatif terhadap tekanan atmosfer.
Sensor tekanan diferensial: Mengukur perbedaan antara dua titik tekanan.
5Faktor apa yang harus saya pertimbangkan saat memilih sensor tekanan?
