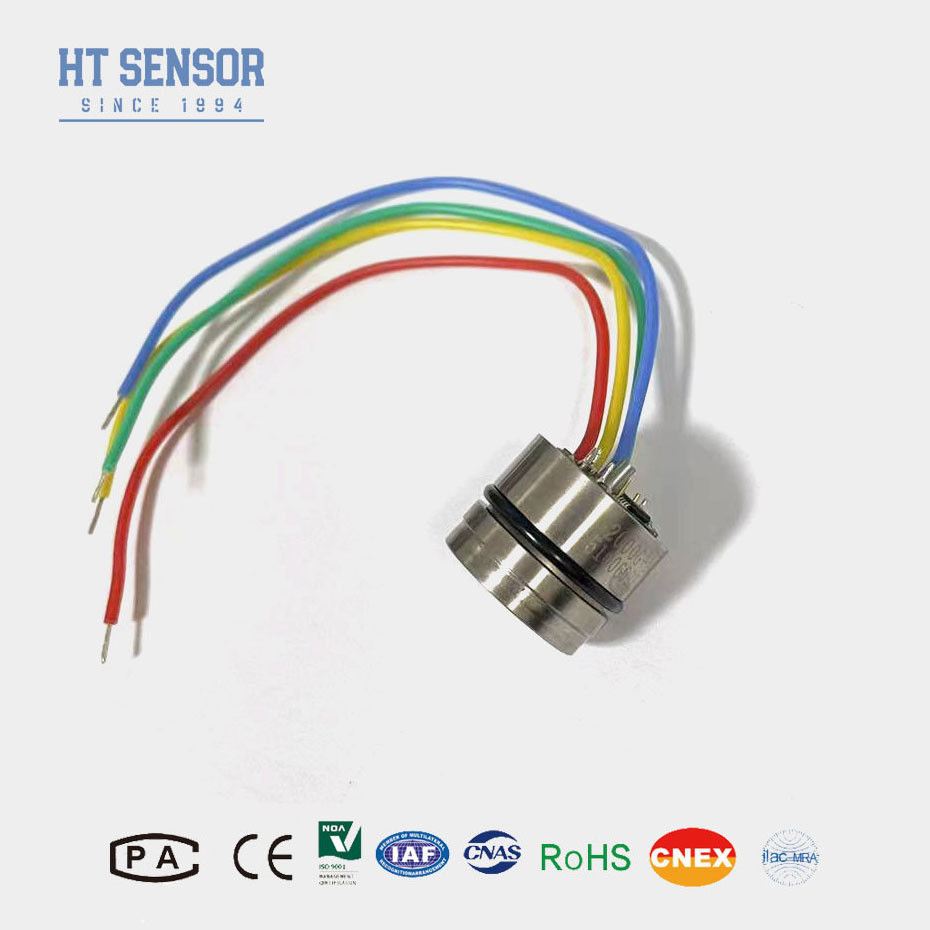

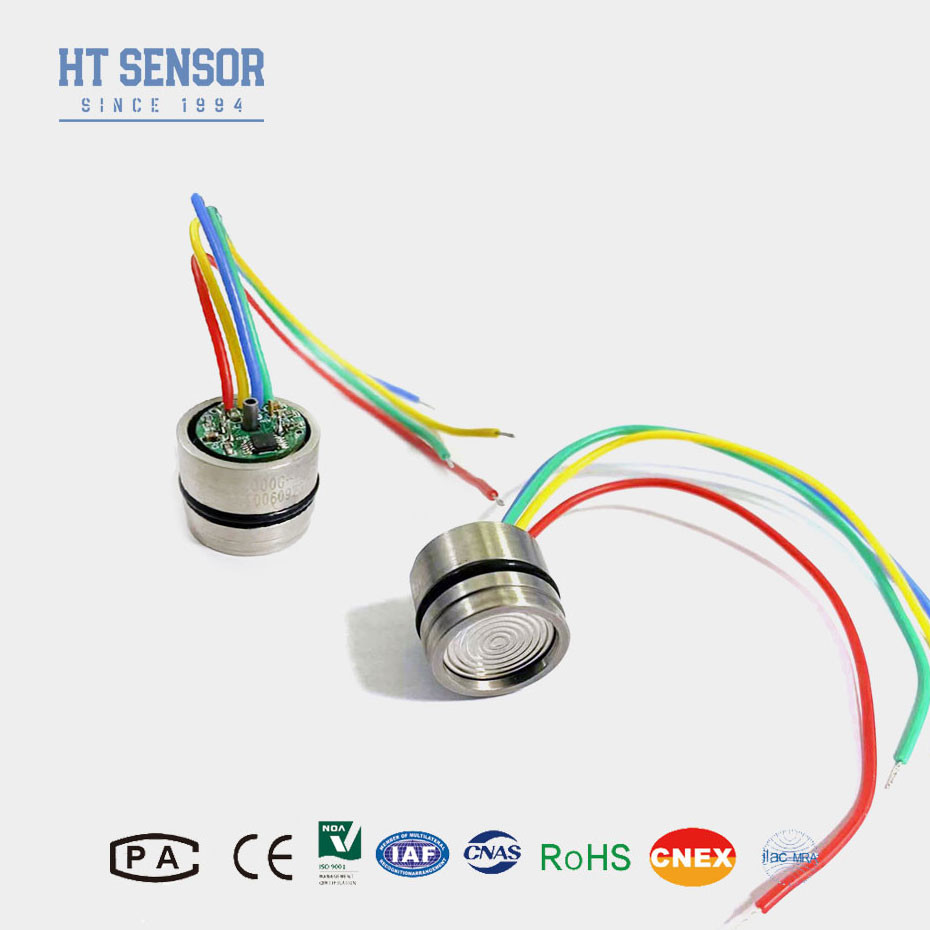

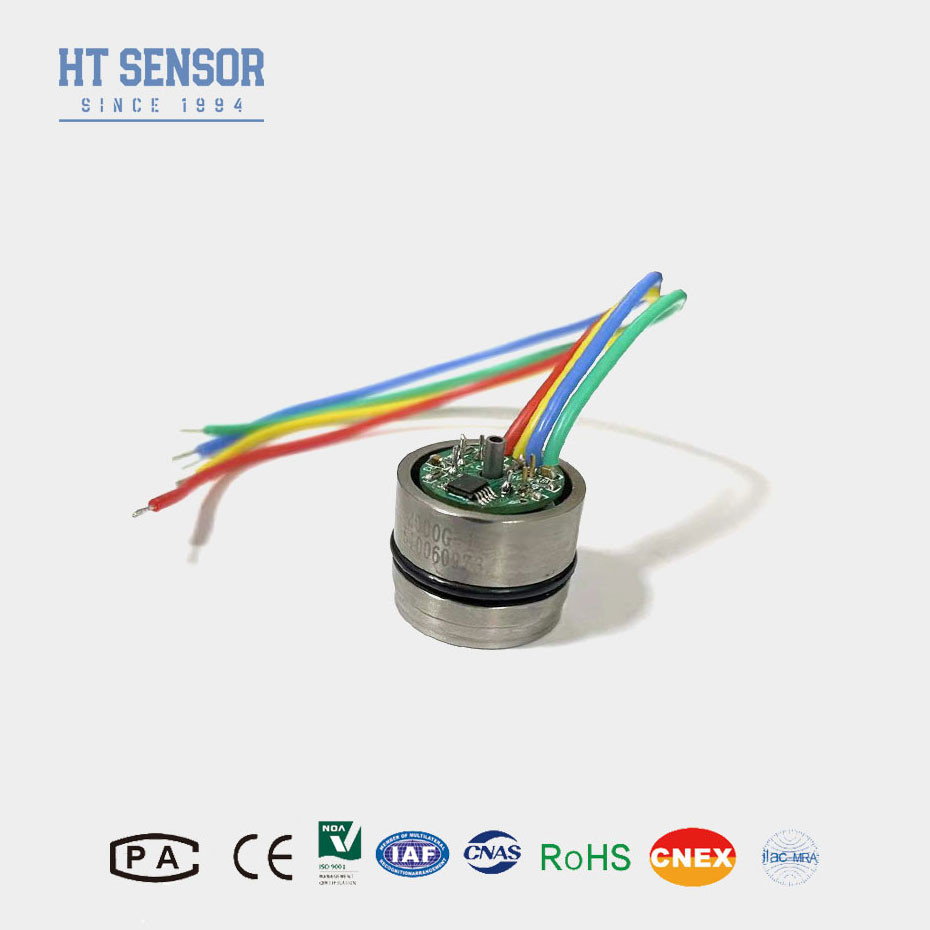

19mm Diffused Silicon Pressure Sensor Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
HT19 sensor tekanan silikon piezoresistif, komponen utama adalah elemen sensor silikon difus stabilitas tinggi.Paket sensor menggunakan minyak silikon untuk mentransfer tekanan dari diafragma 316L stainless steel ke elemen sensorSensor tekanan piezoresistif mengadopsi chip tekanan silikon canggih internasional dengan stabilitas tinggi dan presisi tinggi, mengadopsi basis sintering dengan desain tegangan yang dioptimalkan, dan diproduksi oleh SMT,Pengikatan kawat emas, pengelasan diafragma, pengolahan minyak vakum tinggi, pengurangan tekanan siklus tekanan, penuaan suhu tinggi, kompensasi suhu dan proses lainnya.pengalaman produksi dan inovasi teknologi, produk memiliki stabilitas dan kinerja yang sangat baik, dan diakui secara luas oleh pengguna.
Fitur produk darisensor tekanan silikon:
• Kemasan baja tahan karat yang kokoh dan terisolasi
• Ukuran kecil
• Teknologi semikonduktor yang dapat diandalkan
• Kalibrasi dan kompensasi suhu
• Tekanan mutlak dan tekanan pengukur
• Sensor terisolasi yang kompatibel dengan vakum
• Biaya rendah
Aplikasidari sensor tekanan silikon:
1. Kontrol industri
2Sistem kontrol proses
3Otomatisasi industri dan kontrol aliran
4Kalibrator tekanan
Data listrik dari sensor tekanan silikon
Pasokan:1.5mADC Impedansi masukan:3KΩ~6KΩ
Impedansi output:2.5KΩ~6KΩ Resistensi isolasi:≥100MΩ/50VDC
Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon
| Parameter |
Jangkauan: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Tipikal |
Max, aku akan pergi. |
Satuan |
| Tekanan Non-linearitas |
± 0.15
|
± 0.3 |
% F.S |
| Repeatability Tekanan dan Hysteresis |
0.02 |
0.05 |
% F.S |
| Zero Output |
0±1 |
0 ± 2 |
mV |
| Output Span |
≤ 20KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
mV |
| Kesalahan suhu-nol |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S |
| Suhu Kesalahan-Span |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S |
| Tekanan Bukti |
3X Jangkauan nominal atau 120MPa, mana yang lebih rendah |
------- |
| Jangkauan suhu operasi |
-20 ~ 80 |
°C |
| Rentang Suhu Kompensasi |
0~70, 0~50 ((Range≤20KPa) |
°C |
| Rentang suhu penyimpanan |
-40 ~ 125 |
°C |
Catatan:Parameter di atas dalam kondisi:Sumber: 1,5mA Suhu: 25°C
Dimensi
Catatan:
Jangan gunakan produk ini sebagai penghentian keamanan atau darurat.
perangkat atau dalam aplikasi lain di mana kegagalan
produk dapat menyebabkan cedera pribadi.
FQA:
1T: Apa fitur sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
4.Q: Apa periode pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
