HT26 100mv Silicon Piezoresistive Pressure Sensor Dengan Elemen Silikon Difusi yang Sangat Stabil
Product Details
| Bahan: | 316L | Rentang Min: | -100kpa |
|---|---|---|---|
| Rentang Maks: | 60MPa | Memasok: | 1,5mA |
| Output: | 100mv+-30mv | Dapat dipilih: | Kawat silikon empat warna atau pin berlapis emas |
| Model: | HT26 | Tinggi: | 11,2 mm |
| Minyak: | silikon difusi | Benang: | Tidak. |
| Menyoroti |
Sensor Tekanan Piezoresistif Silikon 100mv,Sensor Tekanan Piezoresistif Elemen Silikon yang Difusi |
||
Product Description
HT26 Diffused Silicon Pressure Sensor Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:

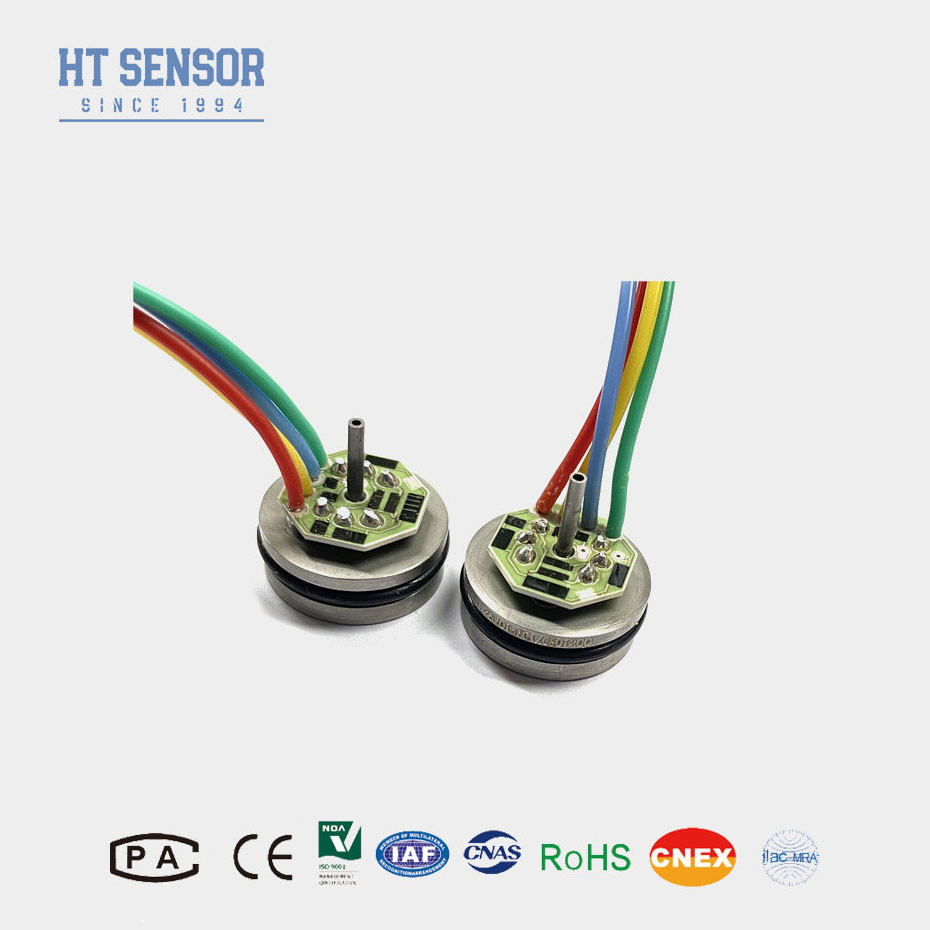

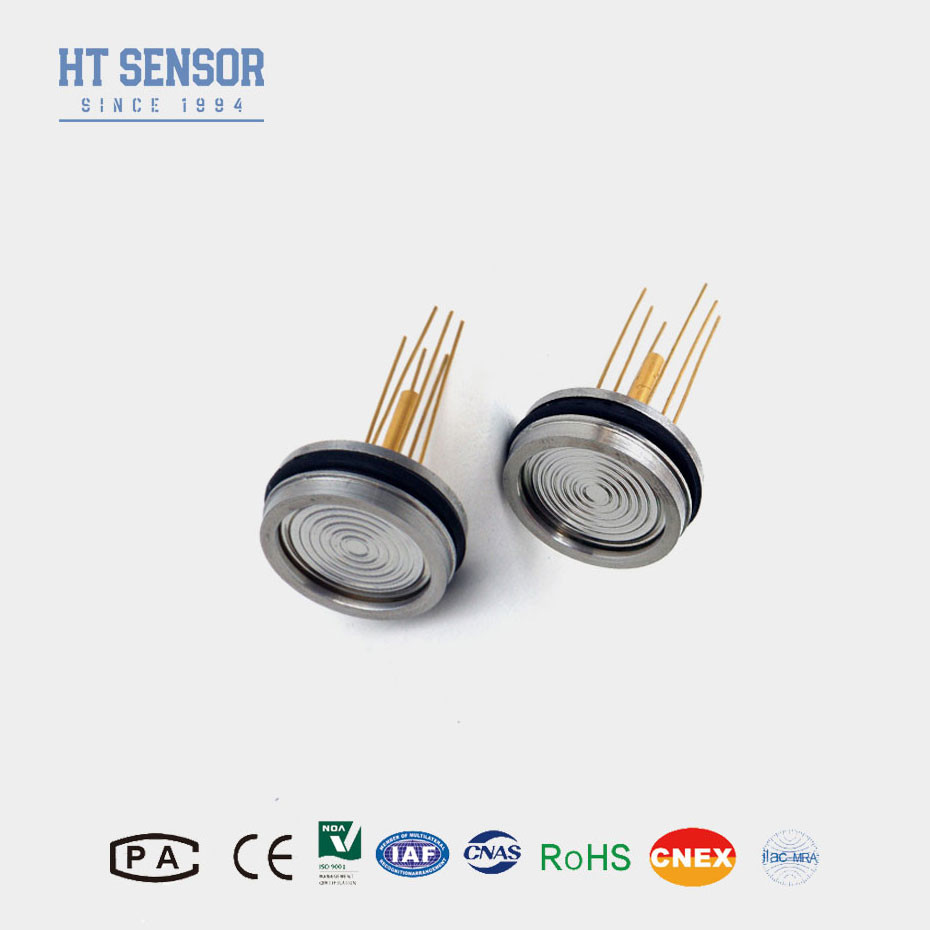

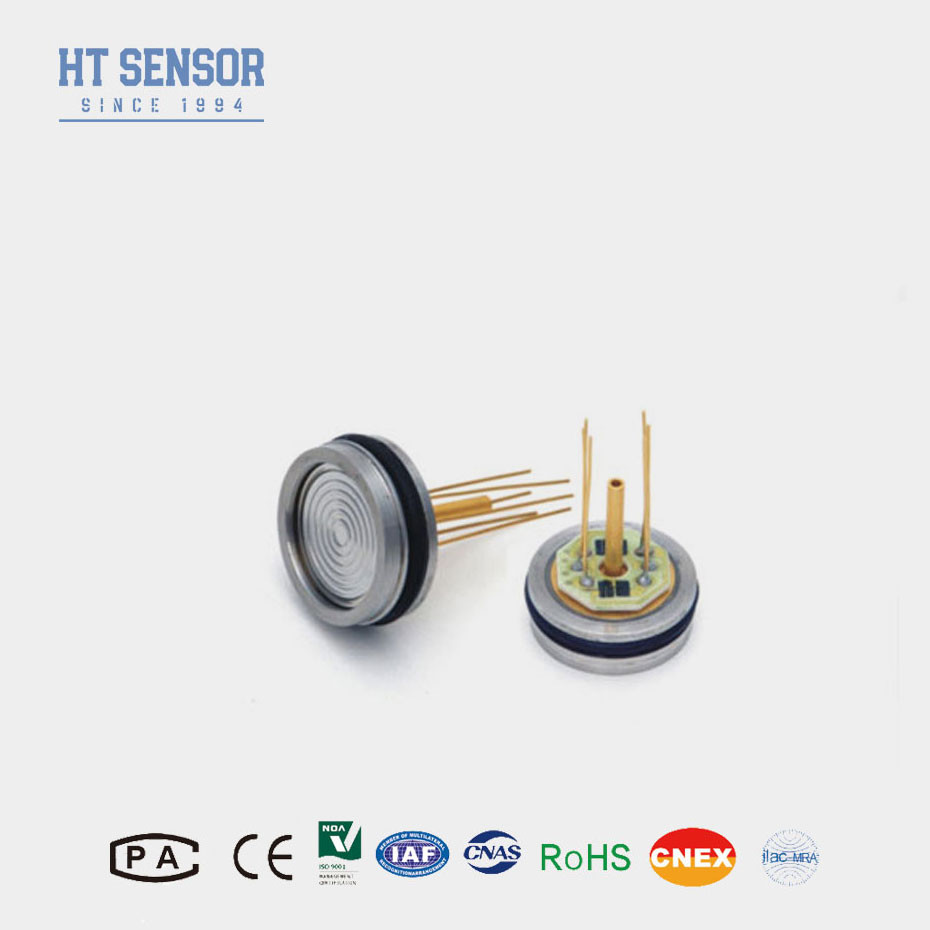

Inti dari sensor tekanan piezoresistif silikon HT26 adalah elemen silikon difusi yang sangat stabil.sensor tekanan silikon piezoresistif dikemas dalam karung baja tahan karat 316LHT26 dikompensasi ditawarkan dalam paket las atau dengan berbagai fittings berujung seperti 1/4 dan 1/8NPT, 1/4BSP serta fittings proses kustom.
Fitur produk darisensor tekanan silikon:
1.Profil kecil
2Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol
koreksi
3Keandalan yang luar biasa, repeatability, dan stabilitas
4. Tinggi 7mm, dapat disesuaikan
Aplikasidari sensor tekanan silikon:
1.Instrumen Medis
2.Pengendalian Proses
3.Pengukuran air tawar dan limbah
4.Pengukuran gas vakum parsial
5Sistem Tingkat Tangki (RV & Industrial)
Data listrik dari sensor tekanan silikon
Pasokan:1.5mADC Impedansi masukan:3KΩ~6KΩ
Impedansi output:2.5KΩ~6KΩ Resistensi isolasi:≥100MΩ/50VDC
Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon
| Parameter |
Jangkauan: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipikal | Max, aku akan pergi. | Satuan | ||
| Tekanan Non-linearitas |
± 0.15 |
± 0.3 | % F.S | |
| Repeatability Tekanan dan Hysteresis | 0.02 | 0.05 | % F.S | |
| Zero Output | 0±1 | 0 ± 2 | mV | |
| Output Span | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Kesalahan suhu-nol | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Suhu Kesalahan-Span | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Tekanan Bukti | 3X Jangkauan nominal atau 120MPa, mana yang lebih rendah | ------- | ||
| Jangkauan suhu operasi | -20 ~ 80 | °C | ||
| Rentang Suhu Kompensasi | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Rentang suhu penyimpanan | -40 ~ 125 | °C | ||
Catatan:
1. Di atas parameter dalam kondisi:Suplai: 1.5mA Suhu: 25°C
2Diukur pada vakum untuk mutlak (A), lingkungan untuk pengukuran (G).
3Yang terbaik adalah garis lurus.
4Di atas rentang suhu kompensasi terhadap 25°C.
5. Resistensi beban untuk mengurangi kesalahan pengukuran karena beban output.
6 Tekanan maksimum yang dapat diterapkan pada transduser tanpa pecahnya elemen sensor atau transduser.
Koneksi listrik dan kompensasi
FQA:
1T: Apa fitur sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
4.Q: Apa periode pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5.Q: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang
6.Q: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 12 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
