Transduser Tekanan Silikon untuk Aplikasi Tenaga dan Hidrologi Metallurgi Kimia Petroleum
Product Details
| Bahan: | 316L | Rentang Min: | 10kPa |
|---|---|---|---|
| Rentang Maks: | 40Mpa | Memasok: | 1,5mA |
| Output: | Tegangan 100mA+2mA | Dapat dipilih: | Kawat silikon empat warna atau pin berlapis emas |
| Model: | HT26V | Minyak: | silikon difusi |
| Kekuatan: | 10VDC | ||
| Menyoroti |
Metallurgy Silicon Pressure Transducer,Hydrology Silicon Pressure Transducer,Transduser Tekanan Silikon Kimia Petroleum |
||
Product Description

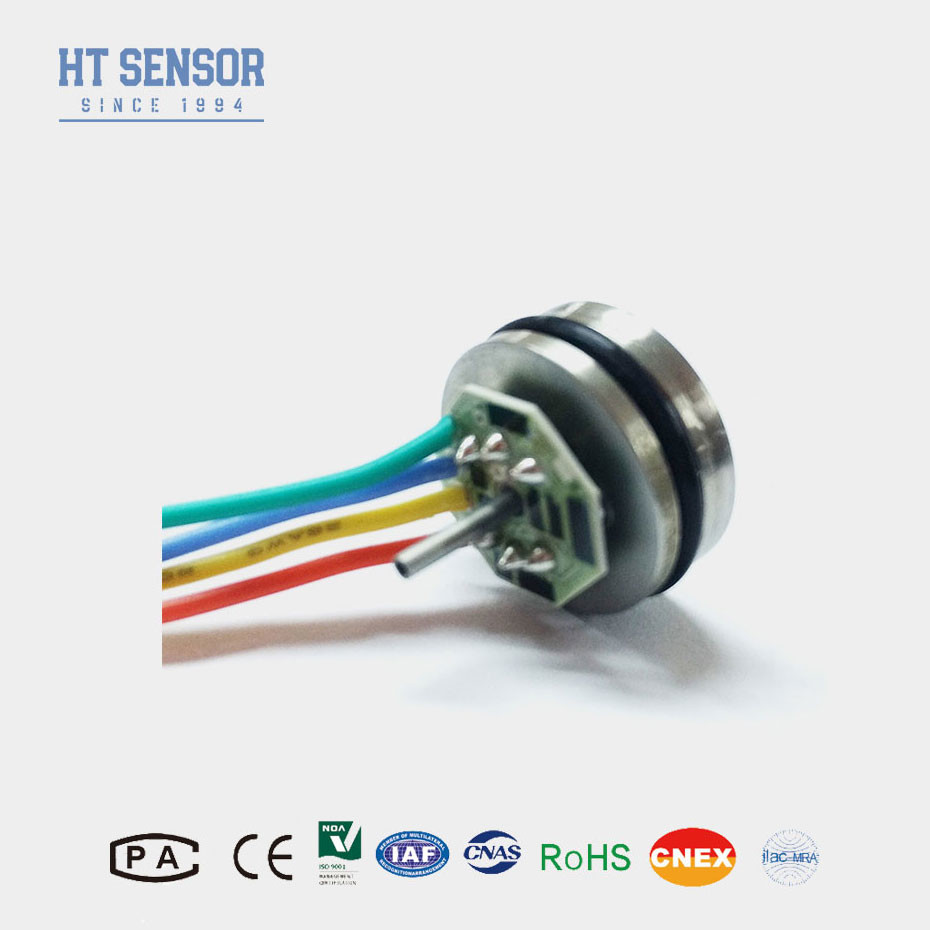

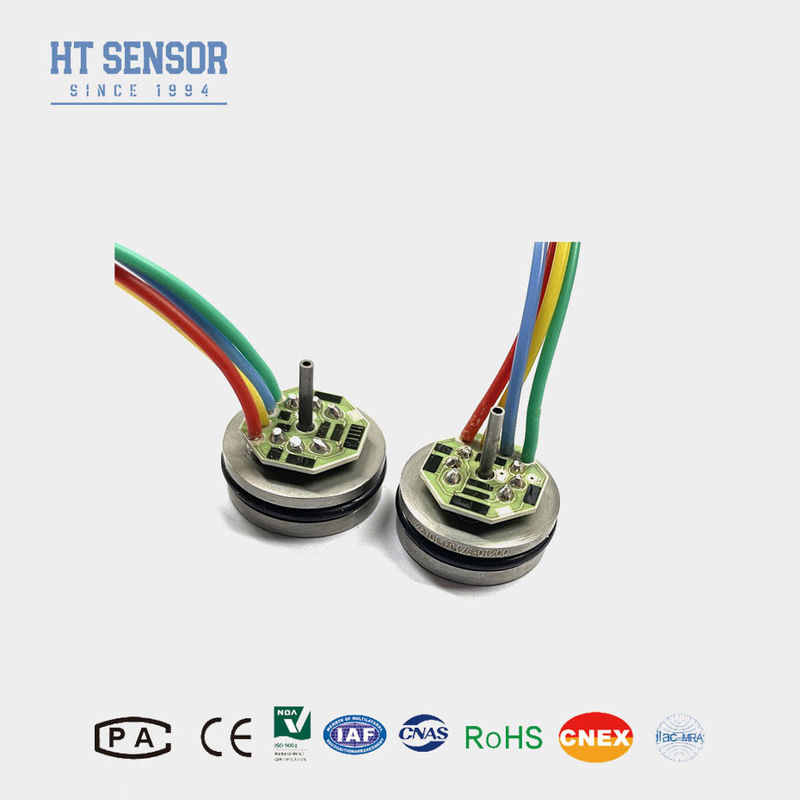

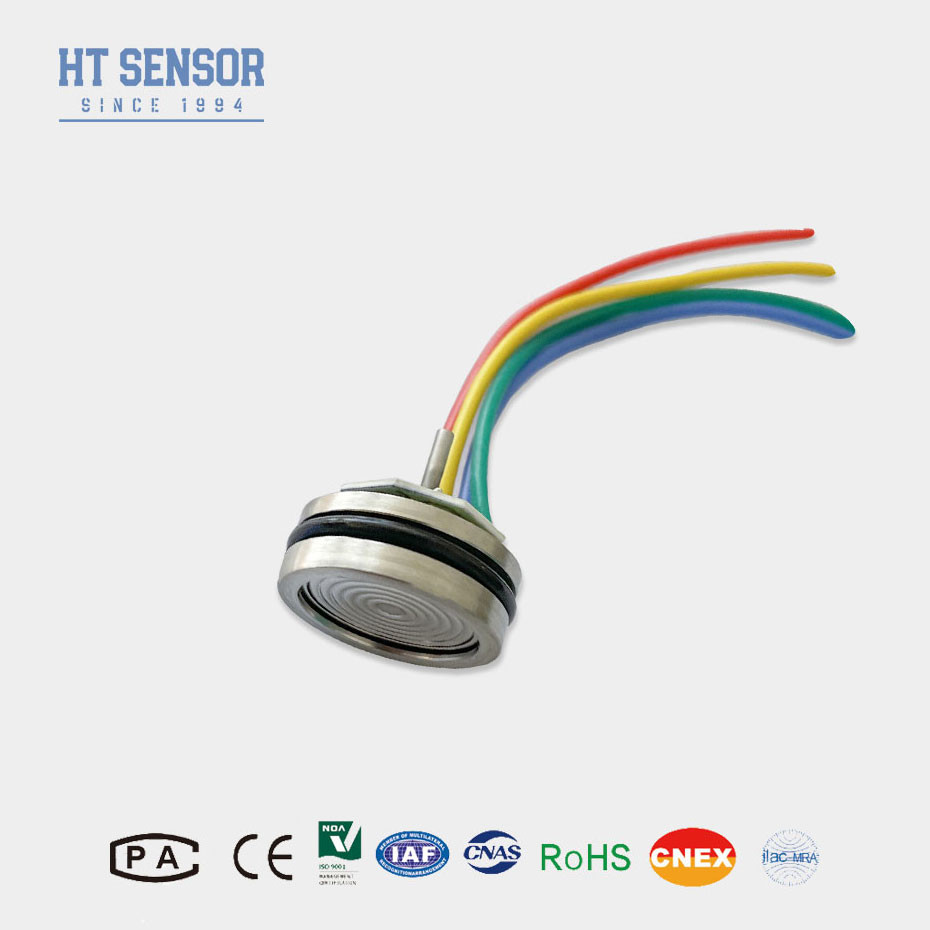

HT26 Diffused Silicon Pressure Sensor Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
HT26 adalah chip silikon piezoresistif sensitif tinggi yang dibangun sebagai elemen sensor tekanan. Tekanan ditransmisikan melalui pengisi minyak.Diafragma pemisah hulu benar-benar mengisolasi chip tekanan dari media yang akan diukur. itu mudah dipasang.
Fitur produk darisensor tekanan silikon:
1Menggunakan teknologi canggih dan 316L stainless steel housing, bersama dengan bahan seperti titanium dan Hastelloy untuk diafragma
2Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol
koreksi
3Keandalan yang luar biasa, repeatability, dan stabilitas
4. Tinggi 7mm, dapat disesuaikan
Aplikasidari sensor tekanan silikon:
1. Cocok untuk mengukur gas tidak korosif dan tekanan cairan dengan kompatibilitas 316L stainless steel
2. Digunakan di berbagai situs proses industri, termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
3. Digunakan dalam industri kapal dan penerbangan
4.Cocok untuk sistem kontrol hidrolik dan pneumatik
Data listrik dari sensor tekanan silikon
Supply:10VDC Input impedansi:3KΩ~6KΩ
Impedansi output:2.5KΩ~6KΩ Resistensi isolasi:≥100MΩ/50VDC
Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon
| Parameter kinerja: | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Disegel. | 3500KPaS,7MPaS,10MPaS | |||||
| Jenis | Maksimal | Satuan | ||||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ¢ 50 | °C | |||
| ≥35kPa | 0 ¢ 70 | °C | ||||
| Suhu operasi | -20 ¢80 | °C | ||||
| Suhu penyimpanan | -40 ¢125 | °C | ||||
| Beban Terlalu Diizinkan | 3 kali skala penuh | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Segel O-ring | Karet nitril atau karet fluoro | |||||
| Penuh Medium | Minyak Silikon | |||||
| Berat badan | 25g | |||||
| Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25°C | ||||||
FQA:
1T: Apa fitur sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
4.Q: Apa periode pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5.Q: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang
6.Q: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
