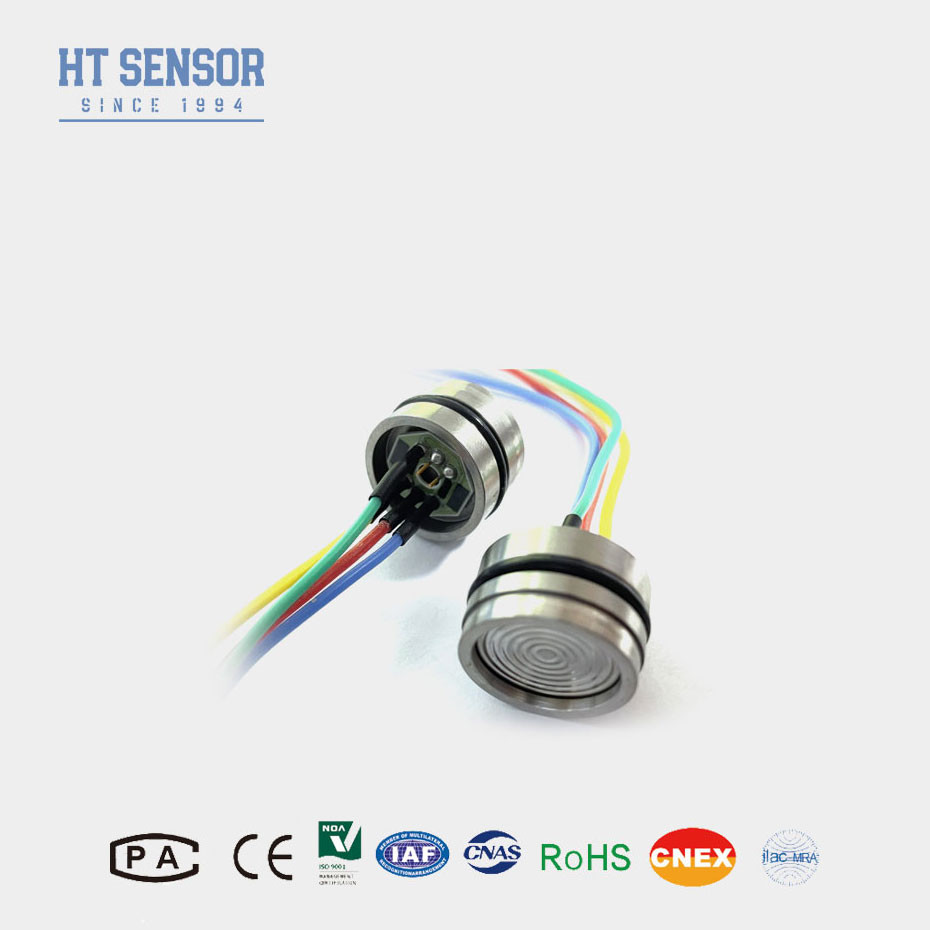

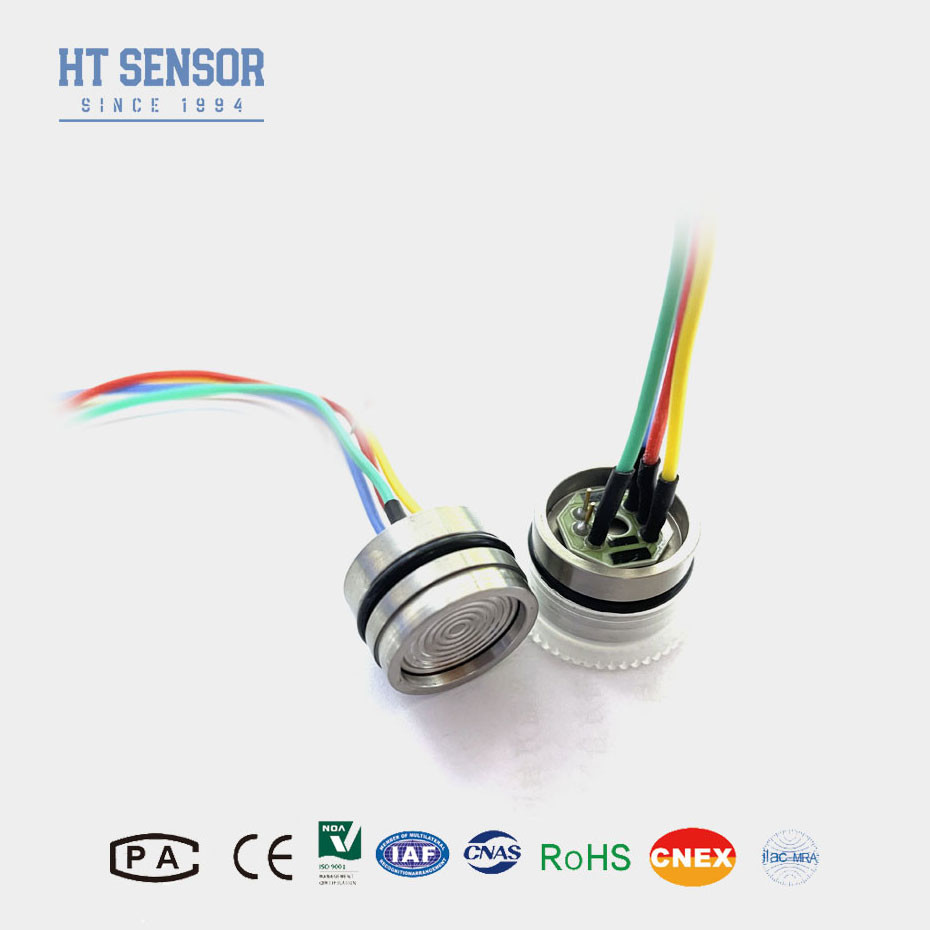

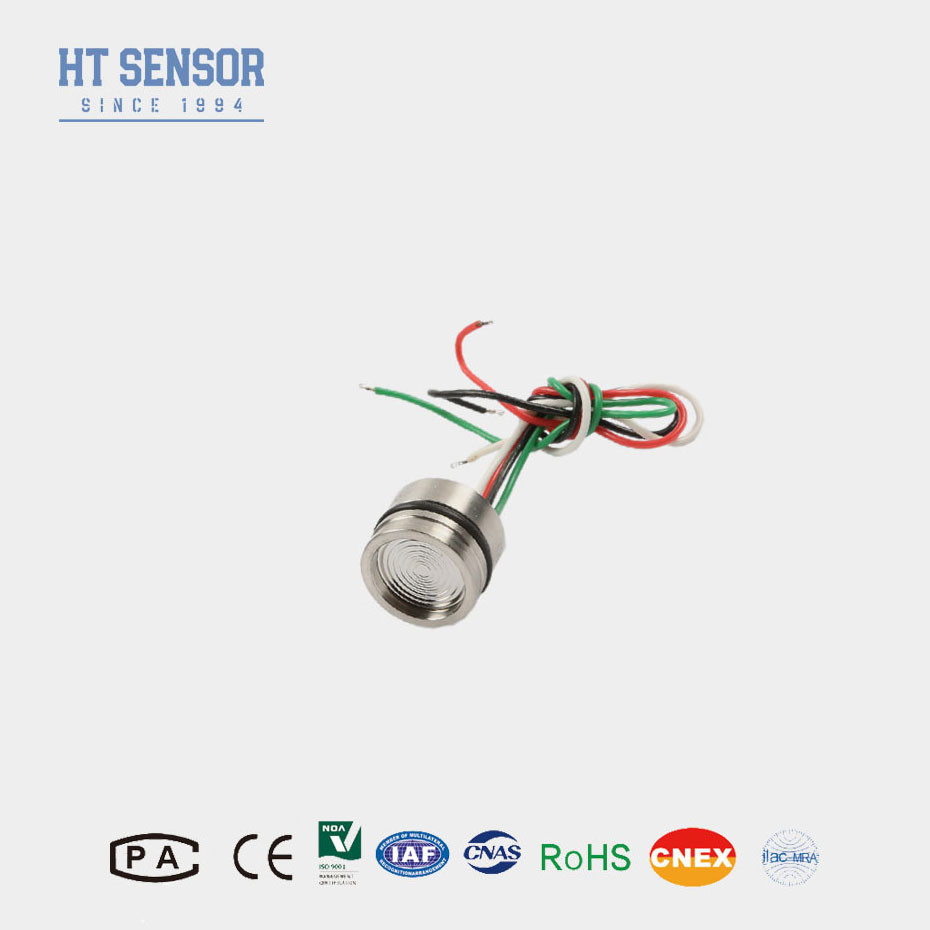

Sensor Tekanan Piezoresistif Silikon Diffusi HT19V yang dapat disesuaikan untuk Deteksi Tingkat Cairan
Detail Produk
| Model NO.: | HT19V | Jenis Benang: | Tidak. |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Media pengukur: | Gas dan cair |
| Jangkauan: | 0-10kpa~60mpa | Output: | MV |
| Jenis tekanan: | G/A/S | Memasok: | 5-10VDC |
| Kode Hs: | 9026209090 | Menyediakan kemampuan: | 20000pcs/bulan |
| Jenis: | Sensor Tekanan Piezoresistif | Bahan: | Baja tahan karat |
| Pengaturan khusus: | Tersedia OEM dan ODM | ||
| Menyoroti |
Diffusion Silicon Piezoresistive Pressure Sensor,Sensor Tekanan Piezoresistive Silicon yang dapat disesuaikan |
||
Deskripsi Produk
HT19V Piezoresistive Silicon Pressure Sensor
Pengenalan sensor tekanan silikon:
HT19V Paket sensor menggunakan minyak silikon untuk mentransfer tekanan dari diafragma 316L stainless steel ke elemen sensor.Sebuah substrat keramik dilampirkan ke paket yang berisi resistor laser trimmed untuk kompensasi suhu dan koreksi offsetSebuah resistor tambahan yang dilengkapi laser yang dapat digunakan untuk menyesuaikan amplifier diferensial eksternal dan memberikan interchangeability span dalam ± 1%.
Fitur Produkdari sensor tekanan silikon:
• Dapat dipasang dengan segel O-ring
• Permukaan basah dari baja tahan karat
• Diperkuat
• Kalibrasi ASIC
• Pengukur mutlak yang tertutup
• Pilihan kabel
• Output analog
• SENT Output Opsional (hubungi pabrik untuk rincian)
Aplikasidari sensor tekanan silikon:
1. Cocok untuk mengukur tekanan gas korosif dan cairan, kompatibel dengan 316 l stainless steel
2. Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan.
3. Sering digunakan dalam sistem pendingin dan pengukuran tekanan kompresor udara.
Kinerja listrikdari sensor tekanan silikon:
1.Sumber Daya: ≤10VDC
2.Tekanan output modus umum: 50% dari input (biasanya)
3.Impedansi masukan: 4KΩ ~ 20KΩ
4. Output Impedansi:2.5KΩ~6KΩ
5. Koneksi listrik: 100mm kabel suhu tinggi, pita kabel
| Parameter Kinerjadari sensor tekanan silikon:. | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Jenis | Maksimal | Satuan | ||||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Segel O-ring | Karet nitril atau karet fluoro | |||||
| Penuh Medium | Minyak Silikon | |||||
| Berat badan | ~ 28g | |||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | ||||||
| Desain Konstruksidari sensor tekanan silikon | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40MPaS |
|
| ≥40MPaS | |
| Koneksi listrik dan kompensasidari sensor tekanan silikon |
|
|
| Contoh Pemilihan |
| Tips pemesanan |
| Pertanyaan dan Jawaban |
1Apa itu sensor tekanan?
Sensor tekanan adalah perangkat yang mengukur tekanan gas atau cairan.Ini mengubah tekanan fisik menjadi sinyal listrik yang dapat dibaca dan diproses oleh sistem kontrol atau peralatan pemantauan.
2Bagaimana sensor tekanan bekerja?
Sensor tekanan bekerja dengan menggunakan teknologi yang berbeda, seperti piezoresistive, kapasitif, atau elemen piezoelektrik, untuk mendeteksi perubahan tekanan.Hal ini menyebabkan perubahan sifat fisik dari elemen sensor, yang kemudian diubah menjadi sinyal listrik proporsional dengan tekanan.
3Apa jenis sensor tekanan?
Sensor Tekanan Piezoresistif: Gunakan efek piezoresistif pada bahan seperti silikon untuk mengukur tekanan.
Sensor Tekanan Kapasitif: Mengukur perubahan kapasitas yang disebabkan oleh deformasi diafragma di bawah tekanan.
Sensor Tekanan Piezoelektrik: Gunakan bahan yang menghasilkan muatan listrik sebagai tanggapan terhadap tegangan mekanik yang diterapkan.
Sensor Tekanan Optik: Menggunakan modulasi cahaya untuk mengukur perubahan tekanan.
Sensor Tekanan Resonan: Mengukur tekanan dengan mendeteksi perubahan frekuensi resonansi dari elemen sensor.
