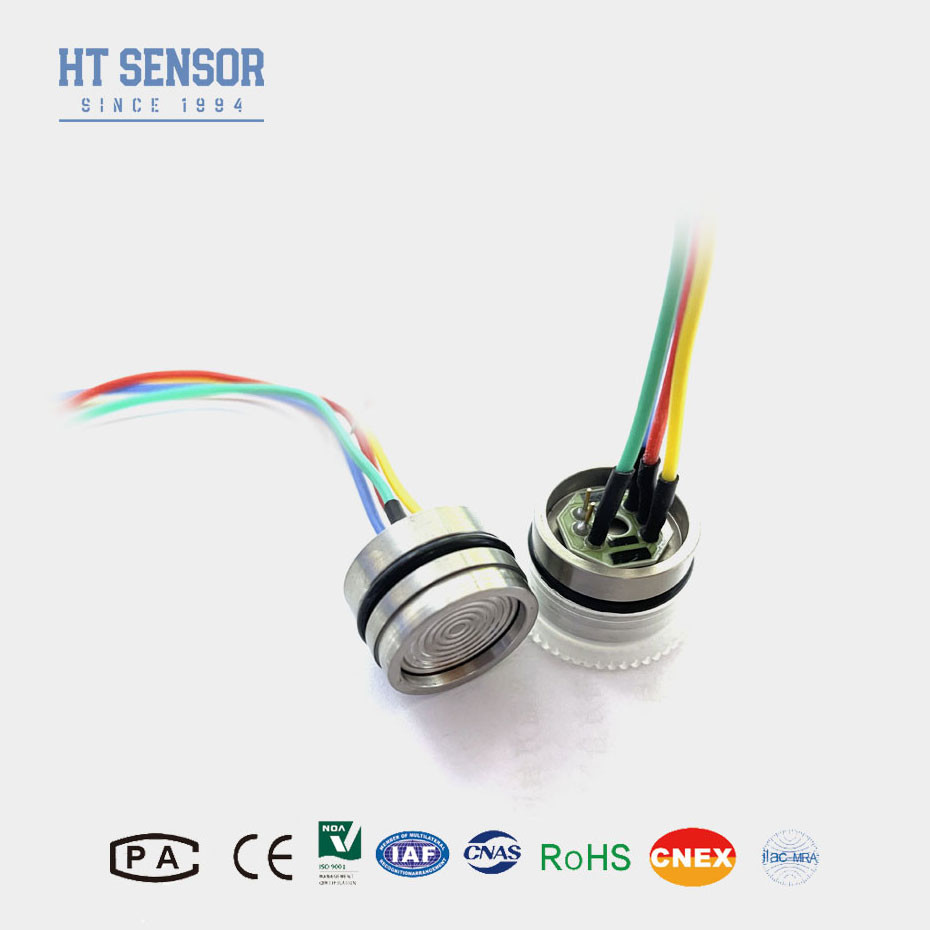

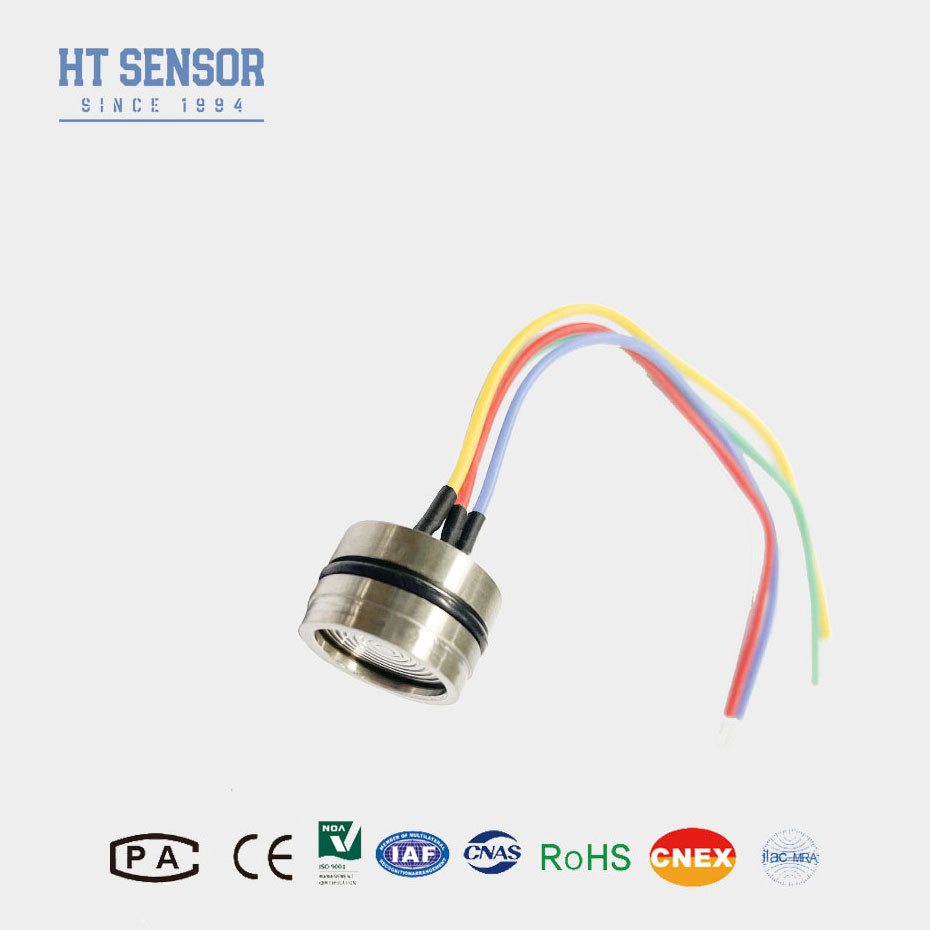

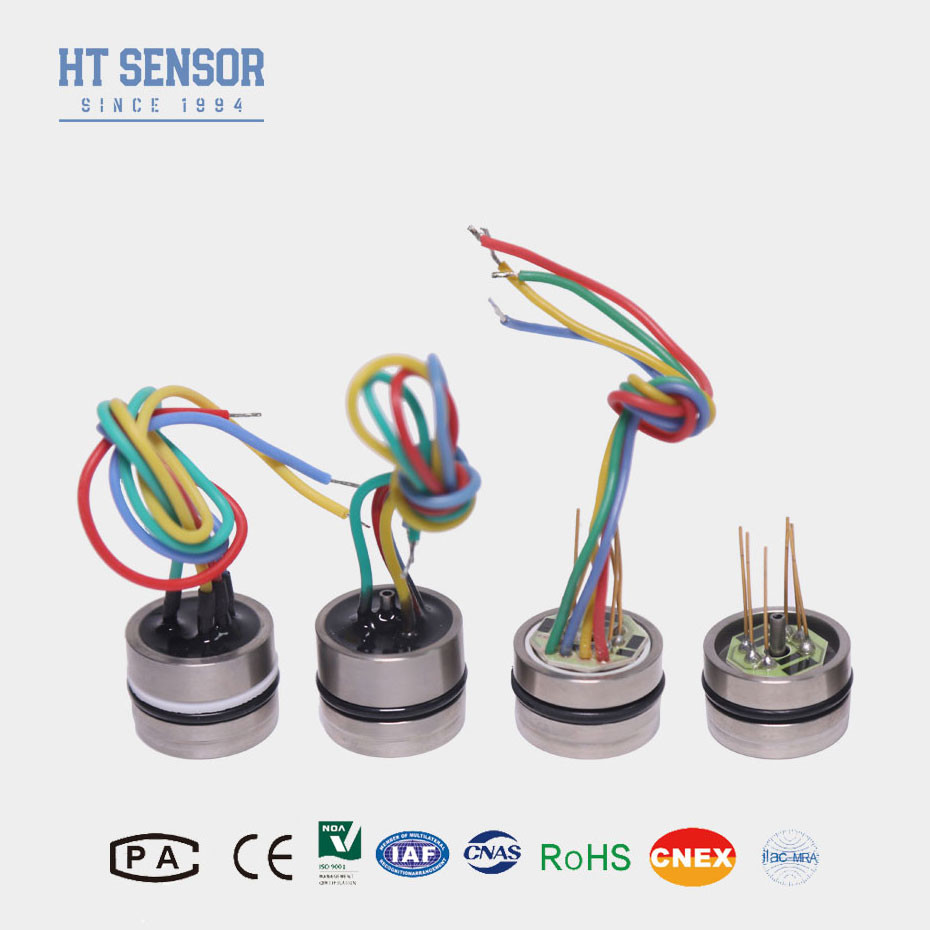

HT19V Sensor Tekanan Piezoresistif Silikon Kompensasi Suhu untuk Tidak Ada Jenis Benang
Product Details
| Model NO.: | HT19V | Jenis Benang: | Tidak. |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Media pengukur: | Gas dan cair |
| Jangkauan: | 0-10kpa~60mpa | Output: | MV |
| Jenis tekanan: | G/A/S | Memasok: | 5-10VDC |
| Kode Hs: | 9026209090 | Menyediakan kemampuan: | 20000pcs/bulan |
| Jenis: | Sensor Tekanan Piezoresistif | Bahan: | Baja tahan karat |
| Pengaturan khusus: | Tersedia OEM dan ODM | ||
| Menyoroti |
HT19V Silicon Piezoresistive Pressure Sensor,Sensor Tekanan Piezoresistif Silikon Tanpa Benang,Sensor Tekanan Piezoresistif Silicon Kompensasi Suhu |
||
Product Description
HT19V Piezoresistive Silicon Pressure Sensor
Pengenalan sensor tekanan silikon:
Inti dari sensor tekanan piezoresistif silikon HT19 adalah elemen silikon difusi yang sangat stabil.sensor tekanan silikon piezoresistif dikemas dalam karung baja tahan karat 316L. HT26 dikompensasi ditawarkan dalam paket las atau dengan berbagai fittings threaded seperti 1/4 dan 1/8NPT, 1/4BSP serta fittings proses kustom.
Fitur ProdukdariSensor Tekanan Silikon Piezoresistif
• Dapat dipasang dengan segel O-ring
• Permukaan basah dari baja tahan karat
• Diperkuat
• Kalibrasi ASIC
• Pengukur mutlak yang tertutup
• Pilihan kabel
• Output analog
• SENT Output Opsional (hubungi pabrik untuk rincian)
Aplikasidari sensor tekanan silikon:
1. Cocok untuk mengukur tekanan gas korosif dan cairan, kompatibel dengan 316 l stainless steel
2. Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan.
3. Sering digunakan dalam sistem pendingin dan pengukuran tekanan kompresor udara.
Kinerja listrikdari sensor tekanan silikon:
1.Sumber Daya: ≤10VDC
2.Tekanan output modus umum: 50% dari input (biasanya)
3.Impedansi masukan: 4KΩ ~ 20KΩ
4. Output Impedansi:2.5KΩ~6KΩ
5. Koneksi listrik: 100mm kabel suhu tinggi, pita kabel
| Parameter Kinerjadari sensor tekanan silikon:. | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Jenis | Maksimal | Satuan | ||||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Segel O-ring | Karet nitril atau karet fluoro | |||||
| Penuh Medium | Minyak Silikon | |||||
| Berat badan | ~ 28g | |||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | ||||||
| Desain Konstruksidari sensor tekanan silikon | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40MPaS |
|
| ≥40MPaS | |
| Koneksi listrik dan kompensasidari sensor tekanan silikon |
|
|
| Contoh Pemilihan |
| Tips pemesanan |
| Pertanyaan dan Jawaban |
1Faktor apa yang harus saya pertimbangkan saat memilih sensor tekanan?
Jangkauan Tekanan: Tekanan maksimum dan minimum yang dapat diukur oleh sensor.
Keakuratan: Tingkat presisi pengukuran yang diperlukan.
Output Signal: Jenis output sinyal listrik (misalnya, 4-20mA, 0-5VDC, output digital).
Lingkungan Operasi: Kondisi seperti suhu, kelembaban, dan paparan zat korosif.
Kompatibilitas bahan: Memastikan bahan sensor kompatibel dengan media yang sedang diukur.
Waktu tanggap: Seberapa cepat sensor merespons perubahan tekanan.
2Bagaimana cara memasang sensor tekanan?
Pemasangan: Pasang sensor dengan aman menggunakan perlengkapan yang sesuai dan pastikan bahwa sensor itu selaras dengan sumber tekanan.
Pengkabelan: Sambungkan output listrik ke sistem kontrol atau peralatan pemantauan sesuai dengan instruksi produsen.
Kalibrasi: Melakukan kalibrasi untuk memastikan pembacaan yang akurat.
Keamanan: Ikuti semua pedoman keselamatan untuk mencegah kerusakan pada sensor atau cedera.
3Bagaimana cara menjaga sensor tekanan?
Kalibrasi reguler: Kalibrasi sensor secara berkala untuk menjaga akurasi.
Pemeriksaan: Periksa secara teratur apakah ada kerusakan fisik atau keausan.
Membersihkan: Membersihkan sensor dan koneksi untuk mencegah kontaminasi.
Perlindungan: Pastikan sensor dilindungi dari faktor lingkungan yang dapat mempengaruhi kinerjanya.
4. Apa aplikasi umum dari sensor tekanan?
Otomasi Industri: Pemantauan dan pengendalian tekanan proses dalam manufaktur.
Otomotif: Mengukur tekanan minyak, bahan bakar, dan udara di mesin.
Perangkat Medis: Memantau tekanan darah dan tekanan fisiologis lainnya.
Sistem HVAC: Memastikan tekanan udara dan gas yang tepat.
Aerospace: Pengukuran tekanan kabin dan parameter penting lainnya.
Pemantauan Lingkungan: Pengukuran tekanan atmosfer dan air.
5Apa kompensasi digital dalam sensor tekanan?
Kompensasi digital melibatkan penggunaan mikroprosesor untuk memperbaiki kesalahan dan non-linearitas dalam pengukuran tekanan.Teknik ini meningkatkan akurasi dengan menyesuaikan output sensor berdasarkan faktor koreksi pra-kalibrasi dan variasi suhu.
6Apa yang harus saya lakukan jika sensor tekanan saya tidak berfungsi dengan baik?
Periksa Koneksi: Pastikan semua koneksi listrik dan mekanik aman.
Kalibrasi Review: Memverifikasi bahwa sensor dikalibrasi dengan benar.
Periksa kerusakan: Cari kerusakan fisik pada sensor atau komponen-komponennya.
Konsultasi dokumentasi: Lihat manual pengguna untuk langkah pemecahan masalah.
Hubungi Dukungan: Jika masalah tetap ada, hubungi produsen atau pemasok untuk dukungan teknis.
