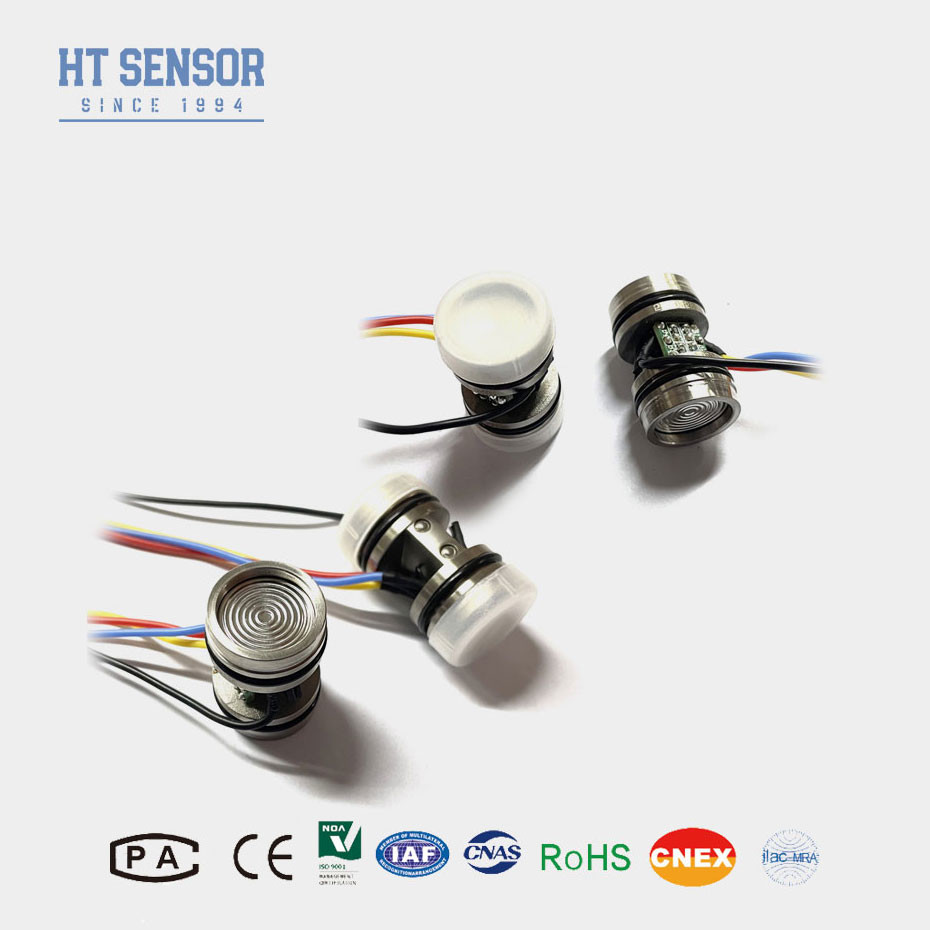

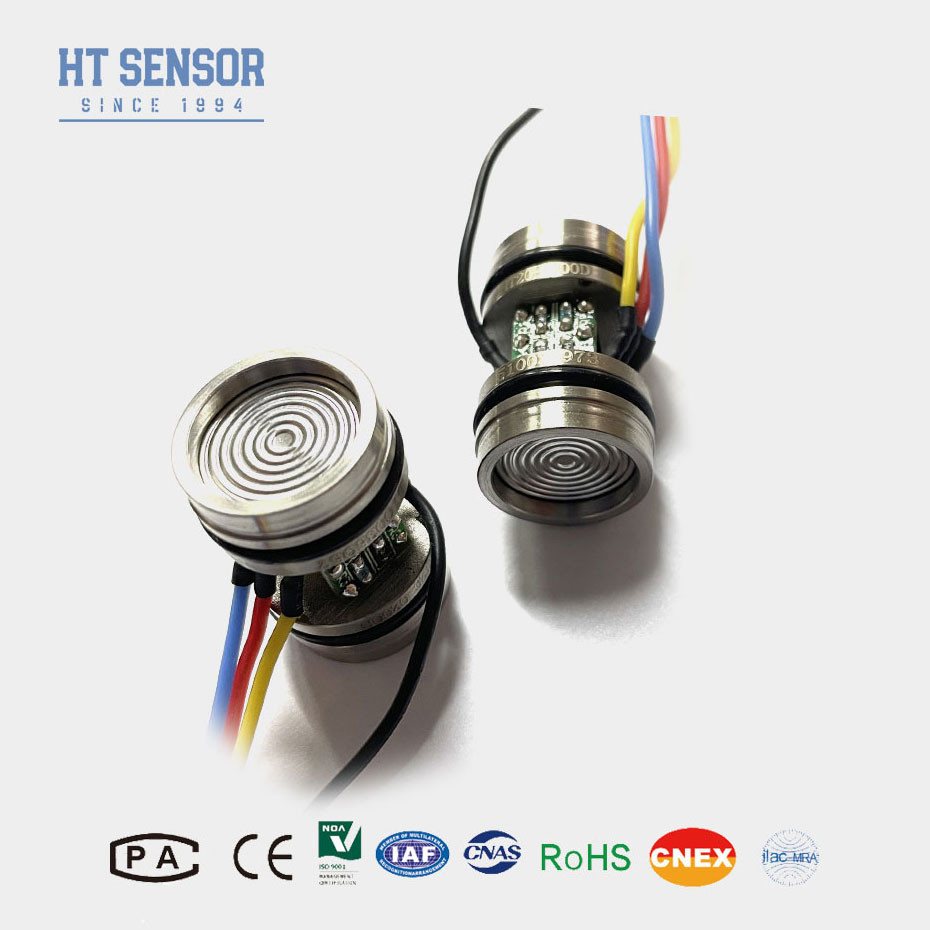

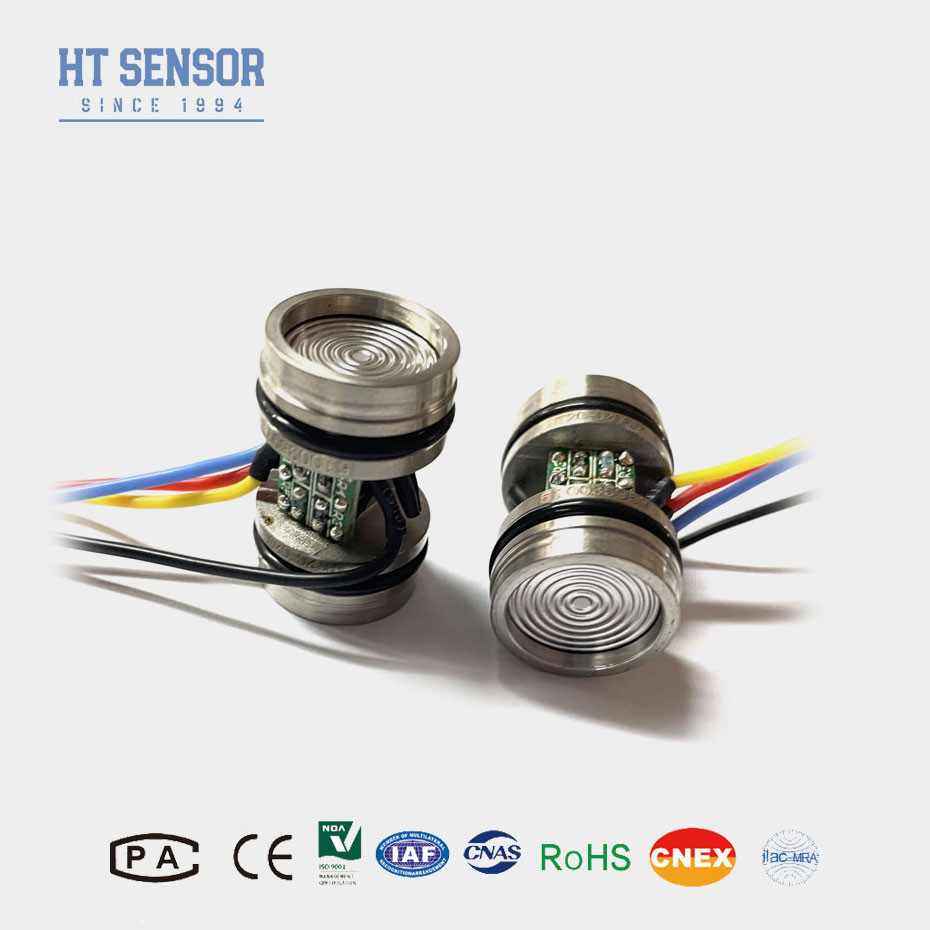

HT20V 100mv Sensor Tekanan 10VDC Sensor Tekanan Diferensial Piezoresistif Untuk Cairan
Detail Produk
| Model NO.: | HT20V | Jenis kabel: | Empat Kawat |
|---|---|---|---|
| Media pengukur: | Gas dan cair | Disesuaikan: | Disesuaikan |
| Kekuatan: | 10VDC | Paket Pengangkutan: | Kotak |
| Jenis: | Sensor Tekanan Piezoresistif Diferensial | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | Baja tahan karat | Pengaturan khusus: | Tersedia Permintaan Disesuaikan |
| Menyoroti |
Sensor Tekanan Cairan,Sensor tekanan diferensial untuk cairan,Sensor tekanan diferensial piezoresistif |
||
Deskripsi Produk
Pengenalan sensor tekanan silikon difusi diferensial:
HT20VSensor terdiri dari diafragma silikon dengan elemen piezoresistif difusi ke dalamnya, membentuk sirkuit jembatan Wheatstone.Hal ini menyebabkan diafragma untuk cacatDeformasi ini mengubah resistensi elemen piezoresistif, tidak seimbang jembatan Wheatstone.
Fitur Produkdari sensor tekanan silikon difusi diferensial:
1Keakuratan tinggi: Menyediakan pengukuran tekanan diferensial yang tepat.
2Stabilitas yang sangat baik: Mempertahankan kinerja selama jangka waktu yang lama.
3.Rentang pengukuran yang luas: Mampu mengukur tekanan diferensial kecil hingga besar.
4Kompensasi Suhu: Memastikan pembacaan yang akurat di berbagai suhu.
- Pengendalian Proses: Memantau dan mengendalikan perbedaan tekanan dalam proses industri.
- Sistem HVAC: Mengukur perbedaan tekanan udara untuk operasi sistem yang efisien.
- Pengukuran Aliran: Digunakan bersama dengan elemen aliran seperti pelat lubang untuk mengukur aliran cairan.
- Filter Monitoring: Mendeteksi penurunan tekanan di seluruh filter untuk menunjukkan penyumbatan.
- Pengukuran Tingkat: Pengukuran tingkat cairan dalam tangki dengan mendeteksi perbedaan tekanan antara tingkat cairan dan titik referensi.
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik: 100mm kabel suhu tinggi.
| Parameter Kinerjadari sensor tekanan silikon difusi diferensial: | ||||
| Jangkauan pengukuran | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Jenis | Maksimal | Satuan | ||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |
| Hysteresis | 0.05 | 0.1 | % F.S | |
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Suhu operasi | -20 ~ 80 | oC | ||
| Suhu penyimpanan | -40 ~ 125 | oC | ||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||
| Tekanan ledakan | 5X skala penuh | |||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||
| Bahan diafragma | 316L | |||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||
| Kejutan | 100 g, 11 ms | |||
| Waktu Tanggapan | ≤1ms | |||
| Segel O-ring | Karet nitril atau karet fluoro | |||
| Penuh Medium | Minyak Silikon | |||
| Berat badan | ~ 45g | |||
| Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC | ||||
| Desain Konstruksidari sensor tekanan silikon difusi diferensial | |
| Dimensi | |
| Catatan:Ujung keluar adalah terminal positif. Jika ada perubahan warna kawat, silakan lihat label yang melekat pada sensor untuk informasi yang akurat | |
| Koneksi listrik dan kompensasidari sensor tekanan silikon difusi diferensial |
|
| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
