Informasi Detail

Model NO.:	HT20V	Jenis kabel:	Empat Kawat
Media pengukur:	Gas dan cair	Disesuaikan:	Disesuaikan
Kekuatan:	10VDC	Paket Pengangkutan:	Kotak
Jenis:	Sensor Tekanan Piezoresistif Diferensial	Jenis sinyal keluaran:	Tipe Analog
Bahan:	Baja tahan karat	Pengaturan khusus:	Tersedia Permintaan Disesuaikan
Menyoroti:	Sensor tekanan 100mv , Sensor tekanan 10VDC , Sensor Tekanan Piezoresistif

Deskripsi Produk

Pengenalan sensor tekanan silikon difusi diferensial:

Sensor Tekanan Diferensial dirancang untuk memberikan pengukuran tekanan diferensial yang sangat akurat dan stabil.sensor ini mengubah perbedaan tekanan menjadi sinyal listrik yang tepatKonstruksi yang kuat dan kompensasi suhu membuatnya cocok untuk berbagai aplikasi industri

Fitur Produkdari sensor tekanan silikon difusi diferensial:

1Keakuratan tinggi: Menyediakan pengukuran tekanan diferensial yang tepat.
2Stabilitas yang sangat baik: Mempertahankan kinerja selama jangka waktu yang lama.
3.Rentang pengukuran yang luas: Mampu mengukur tekanan diferensial kecil hingga besar.
4Kompensasi Suhu: Memastikan pembacaan yang akurat di berbagai suhu.

Aplikasidari sensor tekanan silikon difusi diferensial:

Deteksi tekanan diferensial
Instrumen kalibrasi tekanan
Pengukuran tingkat cairan

Kinerja listrikdari sensor tekanan silikon difusi diferensial:

Sumber Daya: ≤10VDC
Tegangan output modus umum: 50% dari input (biasanya)
Impedansi masukan:4KΩ~20KΩ
Impedansi output:2.5KΩ~6KΩ
Koneksi Listrik: 100mm kabel suhu tinggi.

Parameter Kinerjadari sensor tekanan silikon difusi diferensial:
Jangkauan pengukuran		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Jenis	Maksimal	Satuan
Linearitas		± 0.15	± 0.3	% F.S
Kemungkinan diulang		0.05	0.1	% F.S
Hysteresis		0.05	0.1	% F.S
Zero Offset Output		0±1	0 ± 2	mV
Output Skala Penuh	≤ 20KPa	50 ± 1	50 ± 2	mV
	≥35kPa	100 ± 1	100 ± 2	mV
Zero Offset Temp. Drift	≤ 20KPa	± 1	± 2.5	% F.S
	≥35kPa	± 0.8	± 1.5	% F.S
Skala penuh Temp. Drift	≤ 20KPa	± 1	± 2	% F.S
	≥35kPa	± 0.8	± 1.5	% F.S
Temp Kompensasi.	≤ 20KPa	0 ~ 50		oC
	≥35kPa	0 ~ 70		oC
Suhu operasi		-20 ~ 80		oC
Suhu penyimpanan		-40 ~ 125		oC
Beban Terlalu Diizinkan		Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa
Tekanan ledakan		5X skala penuh
Stabilitas jangka panjang		0.2 %		F.S./Tahun
Bahan diafragma		316L
Resistensi Isolasi		≥ 200MΩ 100VDC
Getaran		Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan		100 g, 11 ms
Waktu Tanggapan		≤1ms
Segel O-ring		Karet nitril atau karet fluoro
Penuh Medium		Minyak Silikon
Berat badan		~ 45g
Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC

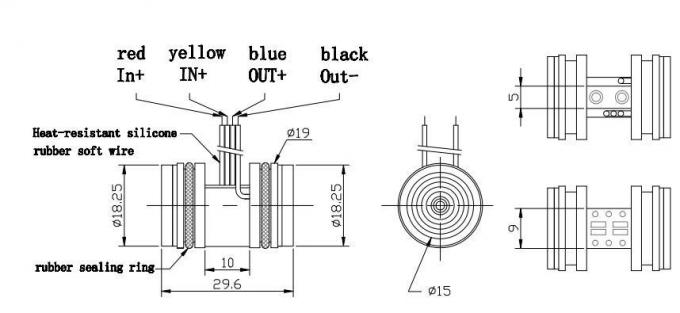

Desain Konstruksidari sensor tekanan silikon difusi diferensial
Dimensi
Catatan:Ujung keluar adalah terminal positif. Jika ada perubahan warna kawat, silakan lihat label yang melekat pada sensor untuk informasi yang akurat

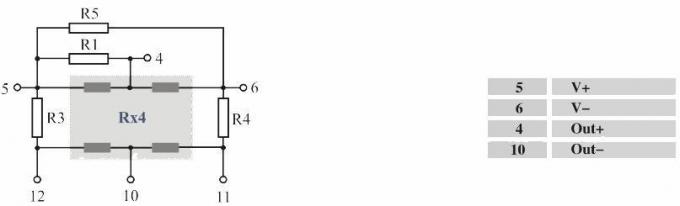

Koneksi listrik dan kompensasidari sensor tekanan silikon difusi diferensial

HT20V 100mv Sensor Tekanan 10VDC Piezoresistive Sensor Deteksi Tekanan Diferensial 2

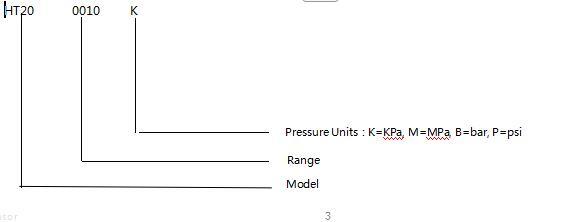

Contoh Pemilihan

HT20V 100mv Sensor Tekanan 10VDC Piezoresistive Sensor Deteksi Tekanan Diferensial 3

Tips pemesanan

1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.

perusahaan

HT20V 100mv Sensor Tekanan 10VDC Piezoresistive Sensor Deteksi Tekanan Diferensial 4

Pertanyaan dan Jawaban

1.Q: Apa fitur dari sensor tekanan pemancar Anda?

A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?

A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM

3T: Apa kapasitas produksi Anda?

A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
.

4.Q: Apa periode pengiriman yang khas?

A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.

5.Q: Bagaimana harga produk? Apakah ada diskon?

A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang
.

6.Q: Apa garansi produk Anda? Dan layanan purna jual?

A: Waktu garansi kami adalah 12 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.

Label:

Tempat asal:	Baoji, Cina
Nama merek:	HT Sensor
Sertifikasi:	CE,RoHs,ISO9001
Nomor model:	HT20V

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	paket standar ekspor
Waktu pengiriman:	5-8 hari kerja
Syarat-syarat pembayaran:	Western Union, L/C, T/T
Menyediakan kemampuan:	5000pcs/bulan
