Sistem kontrol hidrolik dan pneumatik ditingkatkan dengan BP157 Silicon Pressure Sensor
Product Details
| Model NO.: | BP157 | Sumber daya listrik: | 12-30VDC |
|---|---|---|---|
| Sinyal output: | 4-20mA | Suhu Kompensasi: | -10~70℃ |
| Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup | Bahan Perumahan: | 304 SS |
| Paket Pengangkutan: | Pengemasan Ekspor Standar dengan Karton | Elemen penginderaan: | Sensor Tekanan Silikon yang Difusi |
| Asal usul: | Baoji, Tiongkok | Kode Hs: | 9026201090 |
| Menyediakan kemampuan: | 2000 pcs/bulan | Media pengukur: | cair atau gas |
| Tingkat akurasi: | 00,25%,00,5% | Rentang Tekanan: | 0kpa~10kpa...20MPa |
| Peringkat IP: | IP65 | ||
| Menyoroti |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description

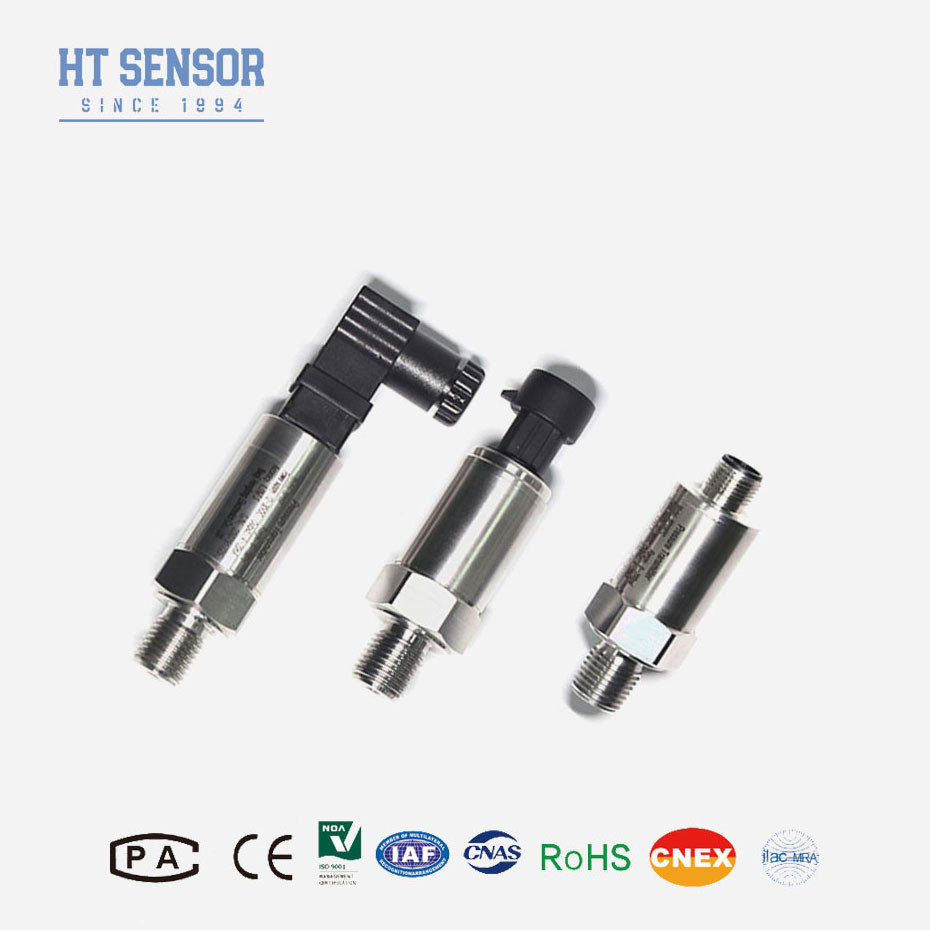

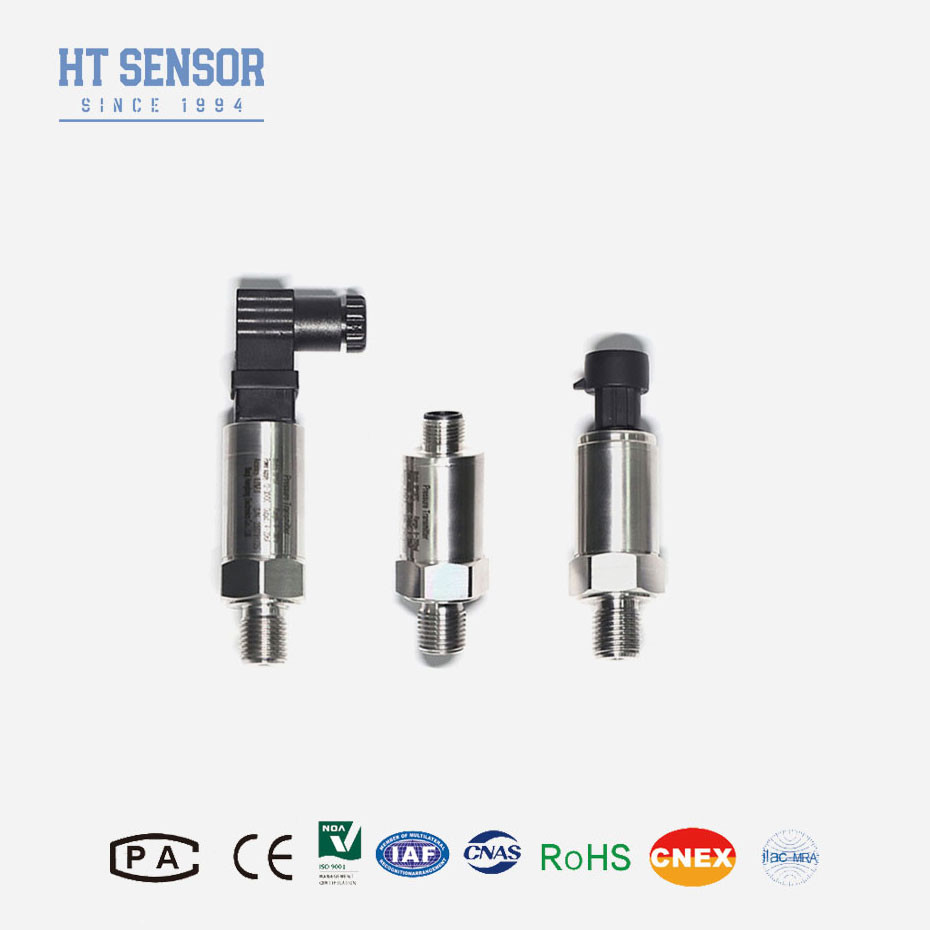

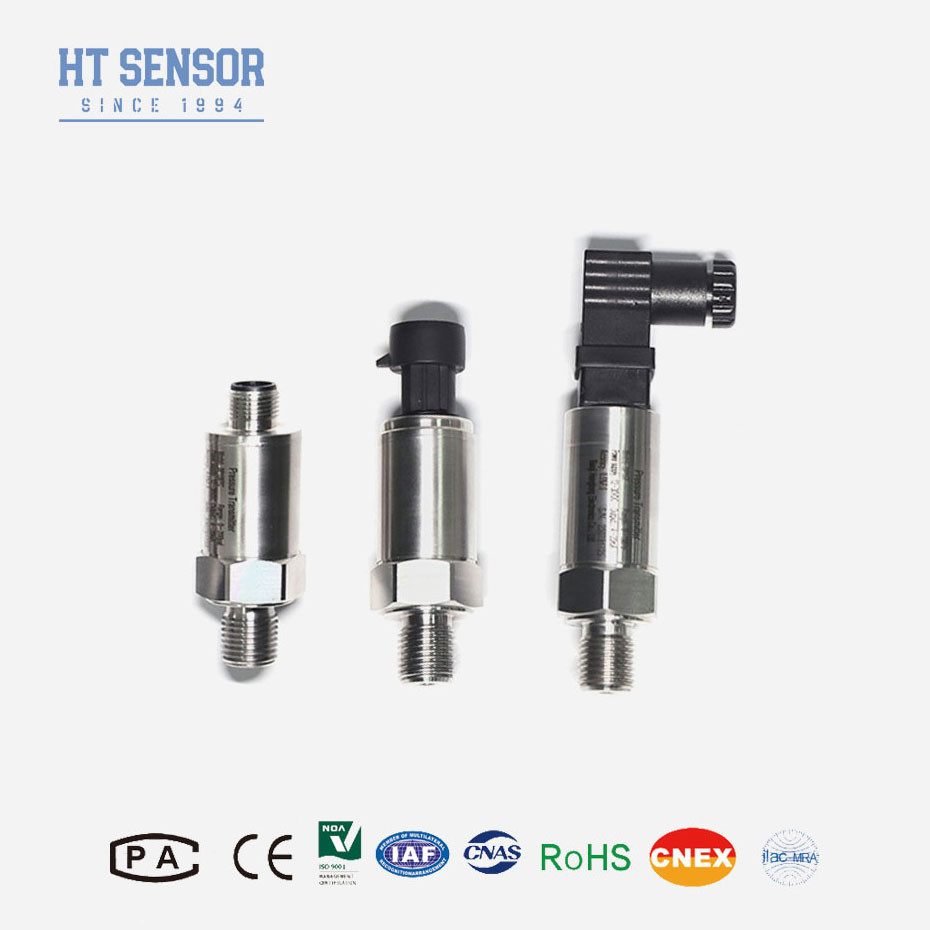

HENGGTONG BP157 STAINESS STEEL OEM SILICON SENSOR Tekanan
BP157 Transmitter Tekanan
Pengenalan sensor tekanan silikon:
BP157 sensor tekanan silikonmenggunakan inti yang diisi minyak membran isolasi tahan tekanan silikon seri HT sebagai elemen pengukuran sinyal. Sirkuit pengolahan sinyal terletak di dalam rumah baja tahan karat,mengubah sinyal sensor menjadi sinyal output standarProduk telah menjalani pengujian ketat dan skrining penuaan komponen, produk setengah jadi,dan produk jadi untuk memastikan kinerja yang stabil dan dapat diandalkan.
Fitur produk:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
2. Struktur baja tahan karat IP65
3. nol dan skala penuh diatur
4. presisi tinggi, semua struktur stainless steel
Aplikasi:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
|
Parameter kinerja:
|
|
| Jangkauan pengukuran | 0kPa ~ 10kPa...20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,05kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Panduan pesanan: | |||||||||
| BP15X | Transmitter Tekanan Analog | ||||||||
| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Kabel Output Langsung tertutup 1,5 meter | ||||||
| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | lainnya ((¢50.4 Flange) | ||||||||
| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Disegel Outlet 1,5 meter | ||||||||
| B4 | lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
masa garansi untuk pemancar tekanan memberikan ketenangan pikiran kepada pelanggan,memastikan bahwa setiap cacat pada bahan atau pengerjaan akan segera dan efisien ditangani oleh produsen.
