316L Stainless Steel Kompatibilitas Flush Diaphragm Silicon Tekanan Sensor
Product Details
| Model no.: | HT24 | Benang: | G1/2 M20*1.5 |
|---|---|---|---|
| Jenis kabel: | Pin Kovar Empat Kawat Atau Berlapis Emas | Media pengukur: | Gas dan cair |
| Jangkauan: | 0-10kpa~20mpa | Kekuatan: | 1,5mA |
| Paket transportasi: | KARTON | Merek dagang: | HENGTONG |
| Asal: | Baoji, Cina | Jenis: | Sensor Tekanan Siram Piezoresistif |
| Untuk: | Pemancar Tekanan Siram Silikon Terdifusi | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | 316L stainless steel | Kustomisasi: | OEM |
| Menyoroti |
316L Stainless Steel Silicon Tekanan Sensor,Kompatibilitas Silicon Pressure Sensor,Sensor tekanan silikon diafragma flush |
||
Product Description
316L Stainless Steel Kompatibilitas Flush Diaphragm Silicon Tekanan Sensor
HT24 Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon diafragma flush:
HT24 adalah sensor tekanan diafragma flush dengan chip silikon difusi yang sangat stabil.Tekanan ditransfer ke chip sensitif melalui diafragma stainless steel dan penyegelan minyak silikon. Produk ini adalah struktur diafragma datar dengan benang, G1/2 M20* 1.5 1/2NPT adalah benang yang paling umum digunakan. Mudah dibersihkan, keandalan tinggi. Cocok untuk makanan, kesehatan dan industri lainnya.
Fitur Produkdari sensor tekanan silikon diafragma flush:
- Menggunakan teknologi canggih dan 316L rumah stainless steel, bersama denganbahan seperti titanium dan Hastelloy untuk diafragma.
- Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol koreksi.
- Keandalan yang luar biasa, kebalikan, dan stabilitas.
- Cuci struktur diafragma, yang membuatnya mudah dibersihkan.
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316Lkompatibilitas stainless steel.
- Industri makanan dan minuman.
- Kontrol proses industri.
- Industri farmasi.
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan: 2.5KΩ~6KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ

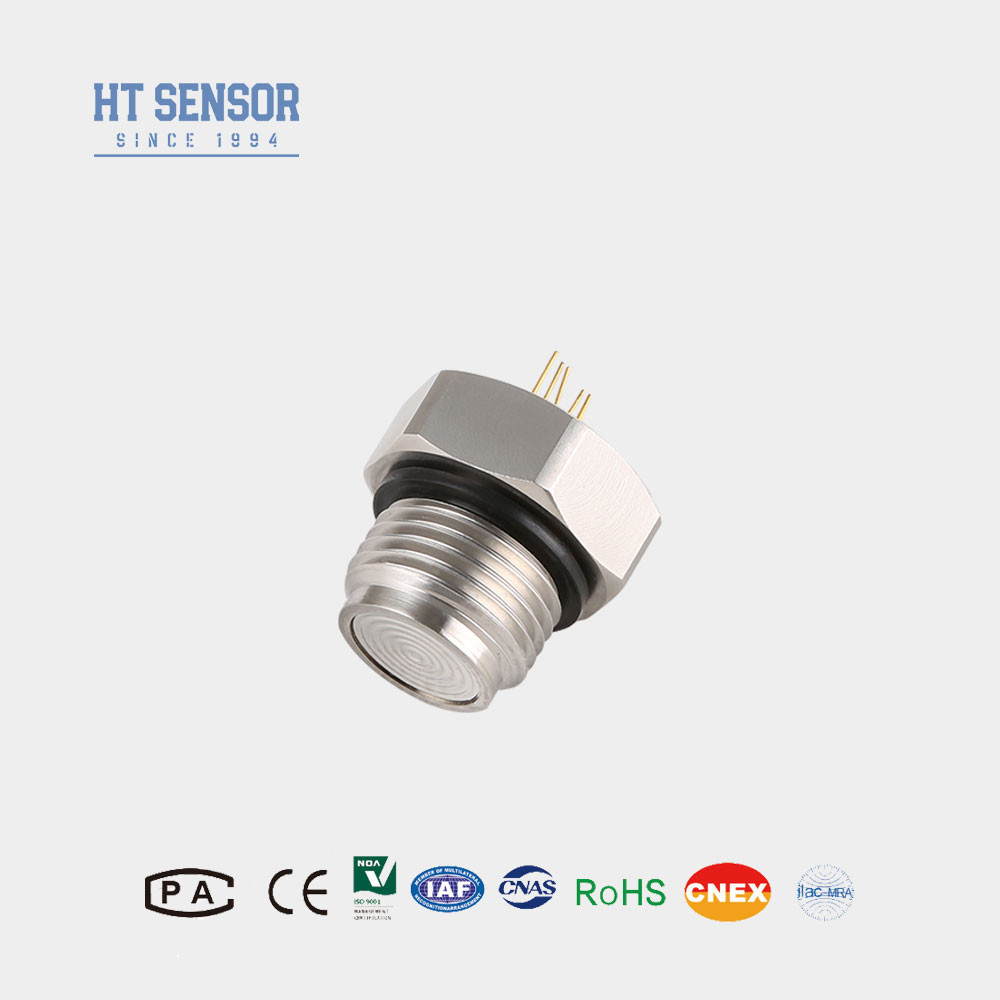

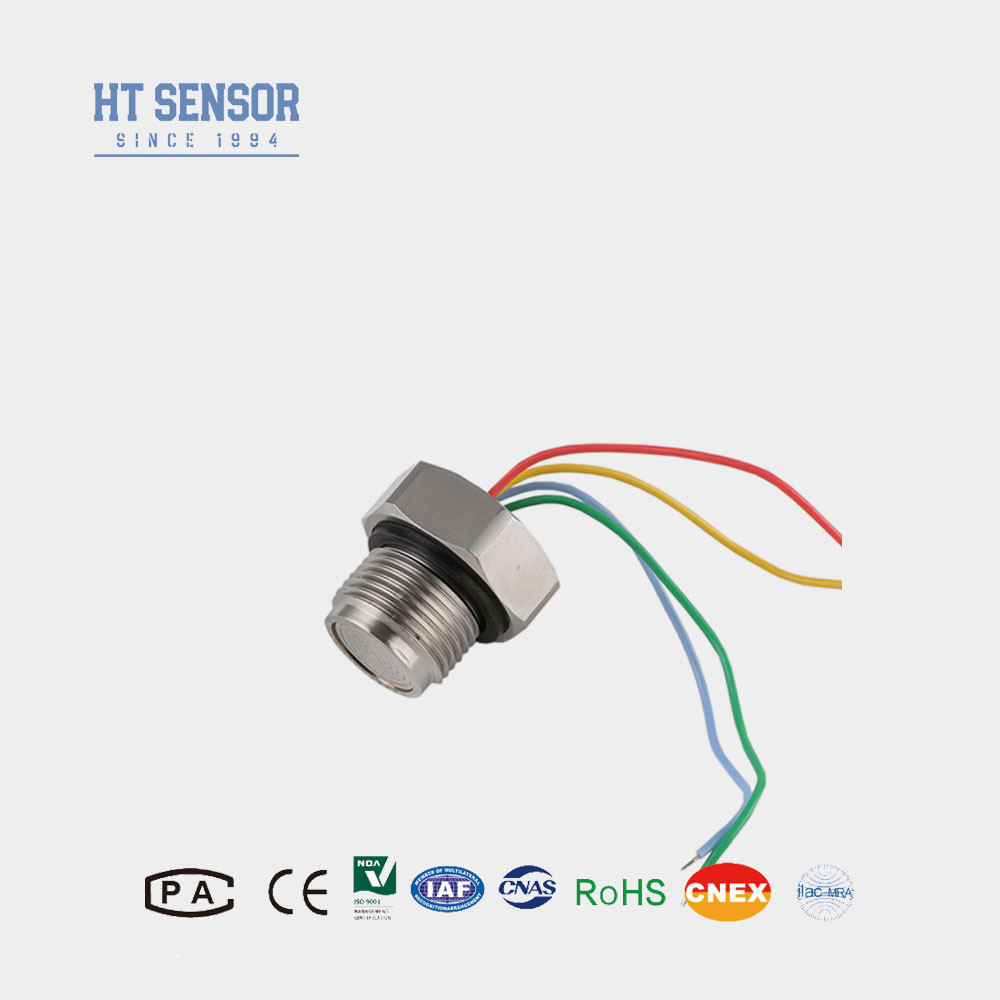

- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter Kinerjadari sensor tekanan silikon diafragma flush: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 55g | ||||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | |||||
| Desain Konstruksi | |
| Dimensi |
|
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
- 1Selama pemasangan, perhatian harus dibayar untuk koordinasi antara ukuran inti dan perumahan pemancar untuk mencapai kedapatan yang diperlukan.
- 2. Dalam proses perakitan cangkang, untuk memastikan bahwa keselarasan vertikal, dan tekanan yang seragam, untuk menghindari board kompensasi terjebak atau rusak.
- 3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan rumah (316L), instruksi khusus harus diberikan saat melakukan pesanan.
- 4Hindari menekan diafragma sensor dengan tangan atau benda tajam, sehingga tidak merusak inti karena deformasi atau tindikan diafragma.
- 5. Jaga mulut inti tekanan pengukur tekanan terbuka untuk atmosfer, mencegah air, uap, atau media korosif ke ruang inti tekanan pengukur tekanan negatif.6. Jika ada pin perubahan, silakan sesuai dengan label pada konduktor yang sebenarnya untuk referensi.
