Industri Makanan dan Minuman Sensor Tekanan Silikon Suhu Tinggi HT-IQT
Product Details
| Model no.: | HT-IQT | Jangkauan: | 0-35kpa~3,5Mpa |
|---|---|---|---|
| Jenis kabel: | Pin Kovar Empat Kawat Atau Berlapis Emas | Media pengukur: | Gas Cair dan sebagainya |
| Memasok: | 1,5mA | Dia: | 50.4mm |
| Suhu: | -30~125 | Keluaran: | sinyal mv |
| Kode HS: | 9026209090 | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | baja tahan karat | Kustomisasi: | Permintaan Disesuaikan |
| Menyoroti |
Sensor Tekanan Silikon Suhu Tinggi,Sensor Tekanan Silikon HT-IQT |
||
Product Description

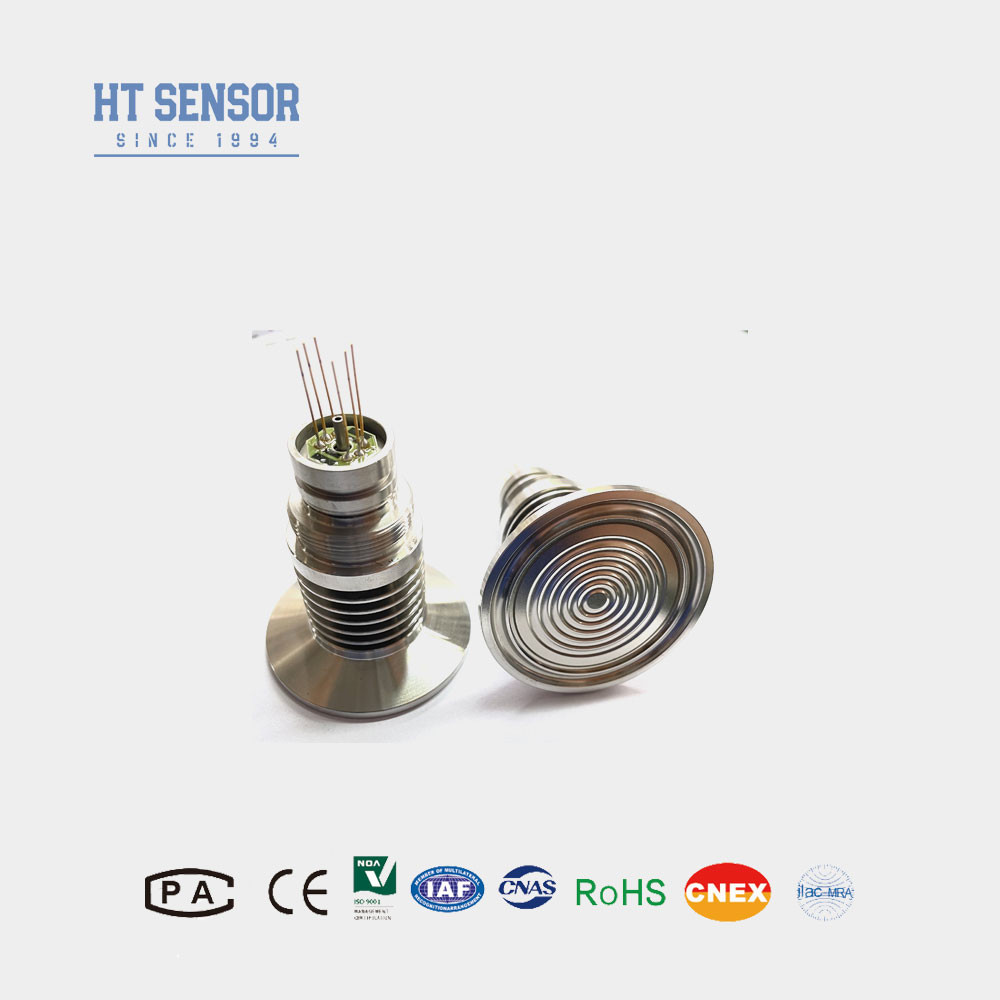

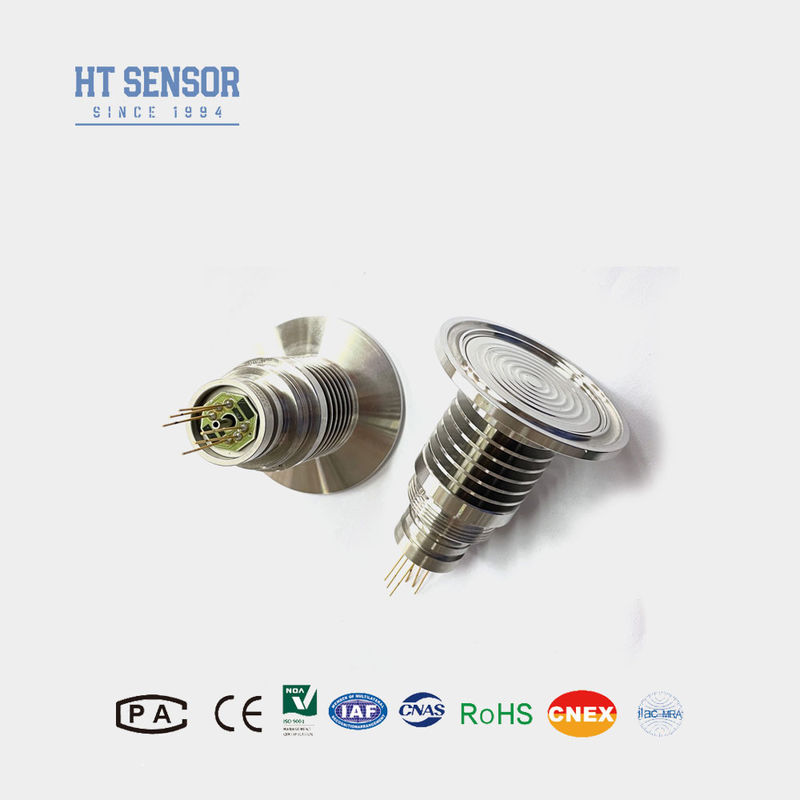

HT-IQT Sensor Tekanan Silikon suhu tinggi Industri Makanan dan Minuman
HT-IQT Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
HT-IQT adalah sensor tekanan diafragma flush dengan chip silikon difusi suhu tinggi yang sangat stabil.Tekanan ditransfer ke chip sensitif melalui diafragma stainless steel dan minyak silikon penyegelan, dan jembatan resistansi dari chip berubah, sehingga perubahan tegangan, dan perubahan tegangan ke tingkat millivolt.mudah dibersihkan tidak akan menghasilkan kristalisasi di ujung benang, mudah dibersihkan, pemasangan sederhana, keandalan tinggi.
Fitur Produkdari sensor tekanan silikon:
- Teknologi canggih dan 316L stainless steel housing packaging
- Kompensasi suhu dan koreksi titik nol melalui film tebal
- sirkuitKeandalan yang luar biasa, kemampuan mengulang, dan stabilitas
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
- Industri makanan dan minuman
- Industri farmasi
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan: 2.5KΩ~6KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ
- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter Kinerjadari sensor tekanan silikon: | |||||
| Jangkauan pengukuran | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 220g | ||||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | |||||
| Desain Konstruksi | |
| Dimensi |
|
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
2. Selama proses perakitan perumahan, pastikan bahwa ia sejajar secara vertikal dan menerapkan tekanan bahkan untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan rumah (316L), instruksi khusus harus diberikan saat melakukan pesanan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga port tekanan inti pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif memasuki ruang tekanan negatif inti pengukur.
6Jika ada perubahan pin, merujuk pada label pada kabel inti yang sebenarnya.
