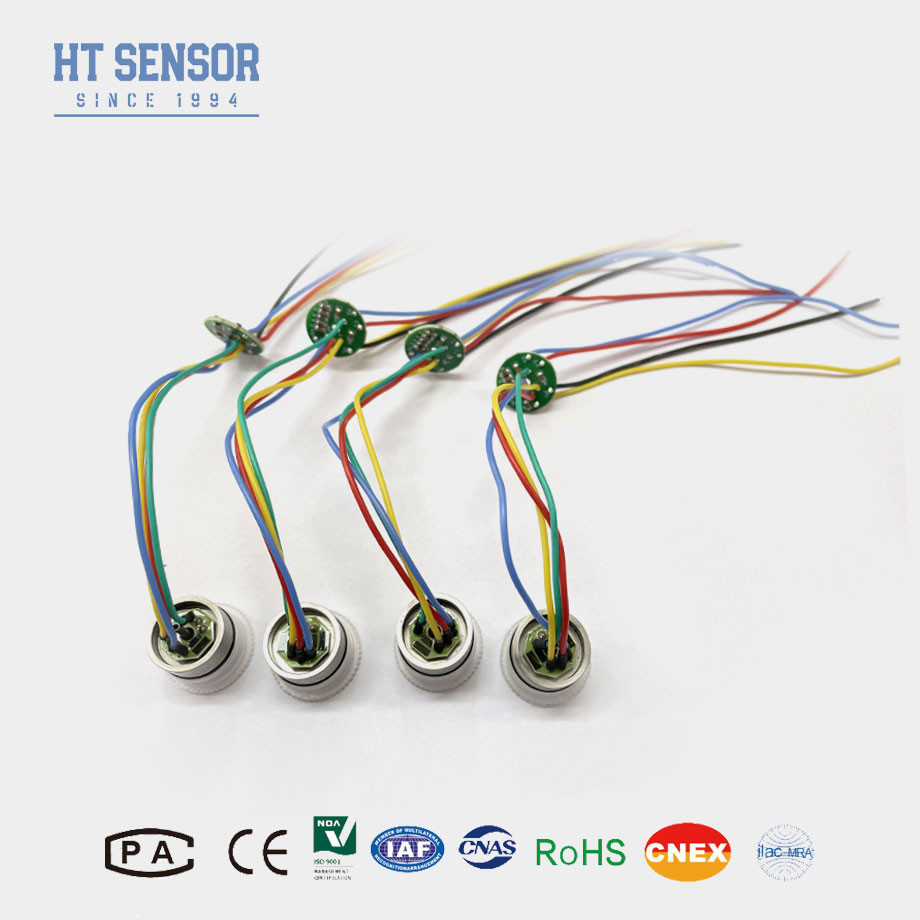

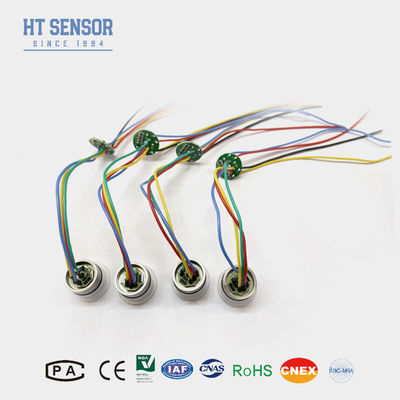

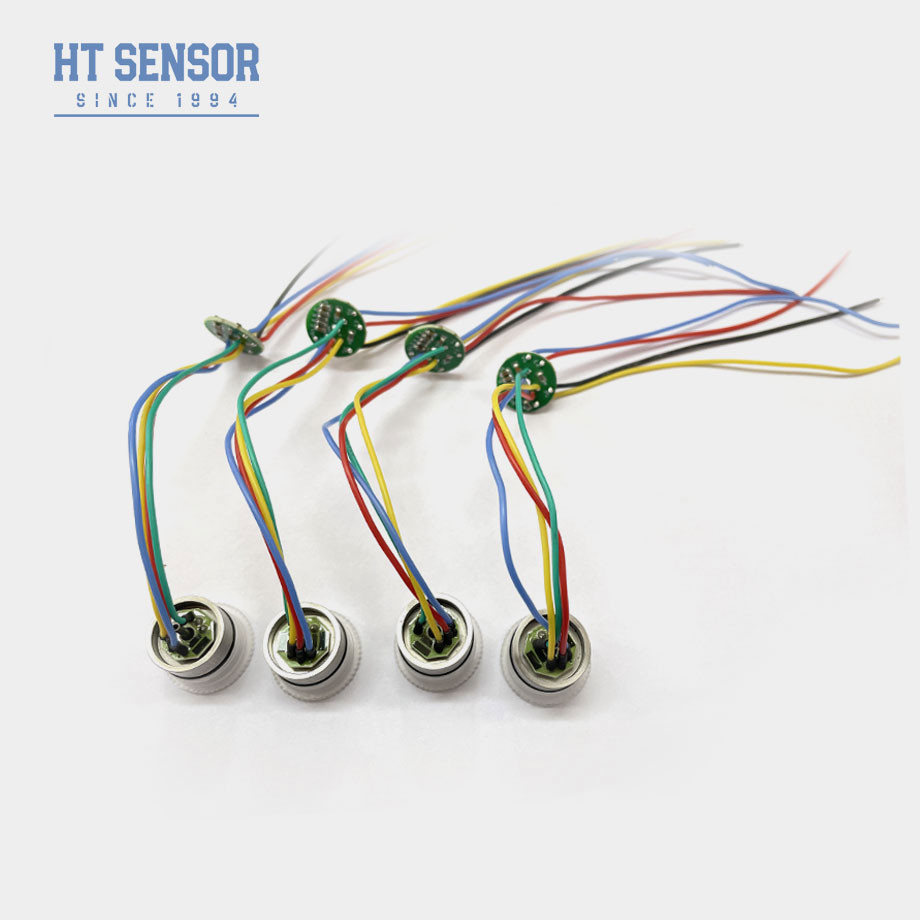

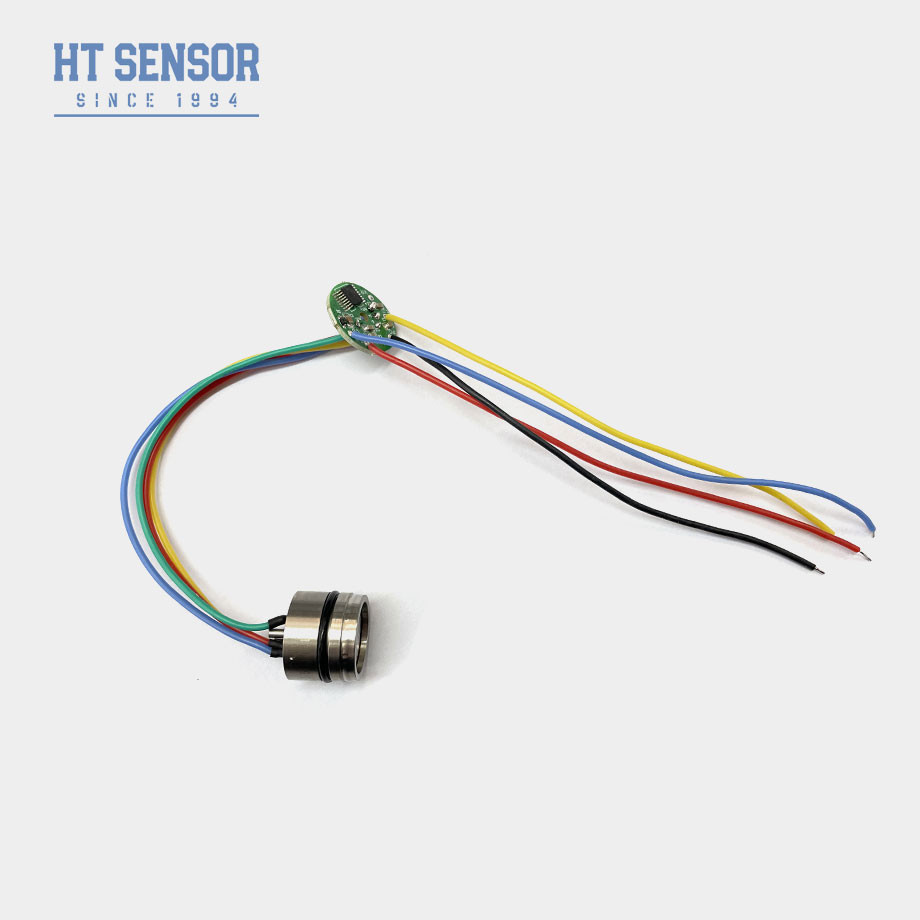

19mm Diffused Silicon Pressure Sensor Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
HT19 sensor tekanan silikon piezoresistif, komponen utama adalah elemen sensor silikon difus stabilitas tinggi.Ini adalah perangkat berbasis semikonduktor yang mengubah tekanan mekanik menjadi sinyal listrik dengan memanfaatkan efek piezoresistif di silikonHal ini banyak digunakan dalam aplikasi industri, otomotif, medis, dan konsumen karena sensitivitas tinggi, potensi miniaturisasi, dan biaya-efektif.
Fitur produk darisensor tekanan silikon:
- Sensitivitas tinggi: Mendeteksi perubahan tekanan kecil (misalnya, < 1 mbar).
- Linear Output: Tanggapan yang sangat baik terhadap variasi tekanan.
- Ukuran Kompak: Teknologi MEMS memungkinkan integrasi ke dalam sistem kecil.
Aplikasi dari sensor tekanan silikon:
Industri: Kontrol proses, sistem HVAC.
Otomotif: Pemantauan tekanan ban (TPMS), sensor manifold mesin.
Medis, alat pengukur tekanan darah, ventilator.
Elektronik Konsumen: Altimeter di smartphone, wearables.
Data listrik dari sensor tekanan silikon
Pasokan:1.5mADC Impedansi masukan:3KΩ~6KΩ
Impedansi output:2.5KΩ~6KΩ Resistensi isolasi:≥100MΩ/50VDC
Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon
| Parameter |
Jangkauan: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Tipikal |
Max. Apa yang terjadi? |
Satuan |
| Tekanan Non-linearitas |
± 0.15
|
± 0.3 |
% F.S |
| Repeatability Tekanan dan Hysteresis |
0.02 |
0.05 |
% F.S |
| Zero Output |
0±1 |
0 ± 2 |
mV |
| Output Span |
≤ 20KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
mV |
| Kesalahan suhu-nol |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S |
| Suhu Kesalahan-Span |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S |
| Tekanan Bukti |
3X Jangkauan nominal atau 120MPa, mana yang lebih rendah |
------- |
| Jangkauan suhu operasi |
-20 ~ 80 |
°C |
| Rentang Suhu Kompensasi |
0~70, 0~50 ((Range≤20KPa) |
°C |
| Rentang suhu penyimpanan |
-40 ~ 125 |
°C |
Catatan:Parameter di atas dalam kondisi:Sumber: 1,5mA Suhu: 25°C
Dimensi
Catatan:
1. Perhatikan pas antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
