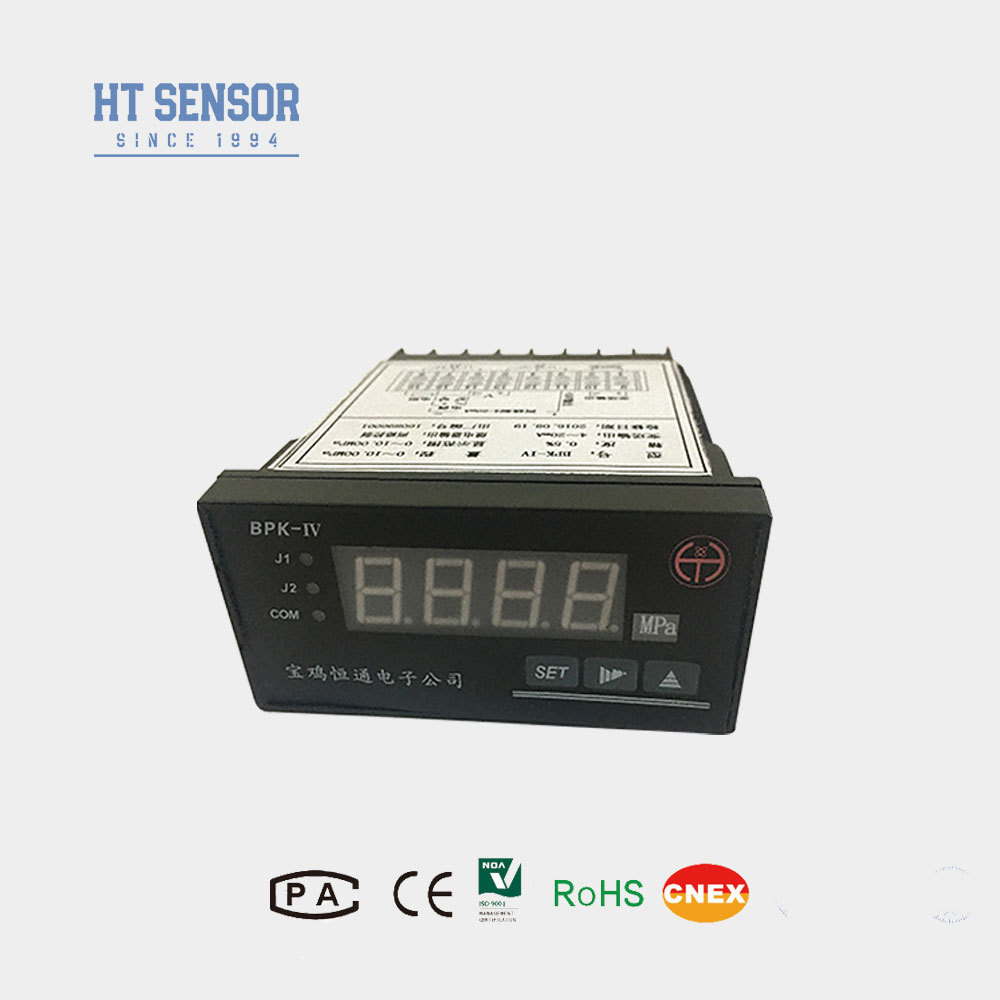

BPK-IV Pressure Gauge/Switch
Tampilan plastik hitam dengan fungsi pengontrol untuk aplikasi instrumentasi industri.
Ringkasan Produk
Pengontrol seri BPK-IV menggabungkan fungsi tampilan, kontrol, dan transmisi untuk berbagai aplikasi kontrol otomatis di lingkungan industri.
Fitur Utama
- Beberapa pilihan sinyal masukan termasuk RTD, Thermocouple dan sinyal standar
- Kalibrasi cakupan tampilan untuk sinyal nonlinier dan kemampuan pengaturan sinyal linier
- Output pemancar terisolasi dengan resolusi 12 bit dan cakupan yang dapat disesuaikan
- Dua output relay yang dapat dikonfigurasi untuk tindakan alarm tinggi/rendah, tinggi/tinggi-tinggi, atau rendah/rendah-rendah
Spesifikasi Teknis
Sumber Daya:220VAC / 24VDC (± 10%)
Lingkungan Operasi:Suhu sekitar 0 ~ 50 °C; kelembaban relatif ≤ 85%; lingkungan gas yang tidak korosif
Parameter sinyal masukan
| Kode sinyal masukan |
Sinyal Masuk |
Jangkauan Tampilan |
Resolusi |
Keakuratan |
Impedansi Masuk |
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100 ribu |
| 01 | R TC | 0~1600°C | 1°C | 00,2% | 100 ribu |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100 ribu |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100 ribu |
| 04 | B TC | 350~1800°C | 1°C | 00,2% | 100 ribu |
| 05 | S TC | 0~1600°C | 1°C | 00,2% | 100 ribu |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100 ribu |
| 07 | E TC | 0~900°C | 1°C | 00,2% | 100 ribu |
| 08 | Pt100 RTD | -200 ~ 600,0 °C | 0.1°C | 00,2% | (0,2mA) |
| 09 | Cu50 RTD | -50,0 ~ 150,0 °C | 0.1°C | 00,2% | (0,2mA) |
| 10 | 0~375Ω tekanan jarak jauh | Disesuaikan dari -1999 sampai 9999 | Sampel A/D 16 bit | 00,2% | (0,2mA) |
| 11 | 0~75mV pembagi arus | | | 00,1% | 100 ribu |
| 12 | 0 ~ 30mV | | | 00,1% | 100 ribu |
| 13 | Sinyal standar 0 ~ 5V | | | 00,1% | 100 ribu |
| 14 | Sinyal standar 1 ~ 5V | | | 00,1% | 100 ribu |
| 15 | Sinyal standar 0 ~ 10V | | | 00,1% | 100 ribu |
| 16 | 0 ~ 10 mA sinyal standar | | | 00,1% | 20Ω |
| 17 | Sinyal standar 0 ~ 20 mA | | | 00,1% | 20Ω |
| 18 | Sinyal standar 4 ~ 20 mA | | | 00,1% | 20Ω |
Output arus analog
| Menerjemahkan sinyal output |
Output saat ini |
Ruang Lingkup Pengiriman |
Tegangan Terisolasi |
Resolusi maksimum |
Keakuratan |
Kapasitas Beban |
Tegangan sirkuit terbuka |
| 00 | 4 ~ 20 mA | Mengirim data dalam jangkauan ke sinyal arus standar | 1500V | 12 bit | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA | | | | | |
Produk ini diproduksi dengan baik 4 ~ 20 mA atau 0 ~ 20 mA output sinyal arus.pesanan khusus tersedia atau pengguna dapat menghubungkan resistor eksternal (250Ω atau 500Ω) untuk 1 ~ 5V, konversi tegangan 0 ~ 5V, atau 0 ~ 10V (tekanan resistor secara langsung mempengaruhi akurasi tegangan output).
Spesifikasi Output Relay
| Tegangan |
Max Current (Resistive Load) |
Max Current (Induktif Load) |
Kehidupan Relay |
| 250V/120V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100.000 siklus |
| 120V/48V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| < 48V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
Fitur Tambahan
- Sumber daya eksternal DC24V/30mA untuk operasi pemancar
- Kompensasi suhu otomatis untuk sensor termokopel
- Fungsi perlindungan pemutusan
Dimensi Model
| Model |
Dimensi garis besar |
Dimensi output panel (mm) |
Catatan |
| BPK-IIIS1 | 160×80×80 (Horizontal) | 152 + 0,8 × 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (Horizontal) | 92 + 0,7 × 44 + 0.5 | |

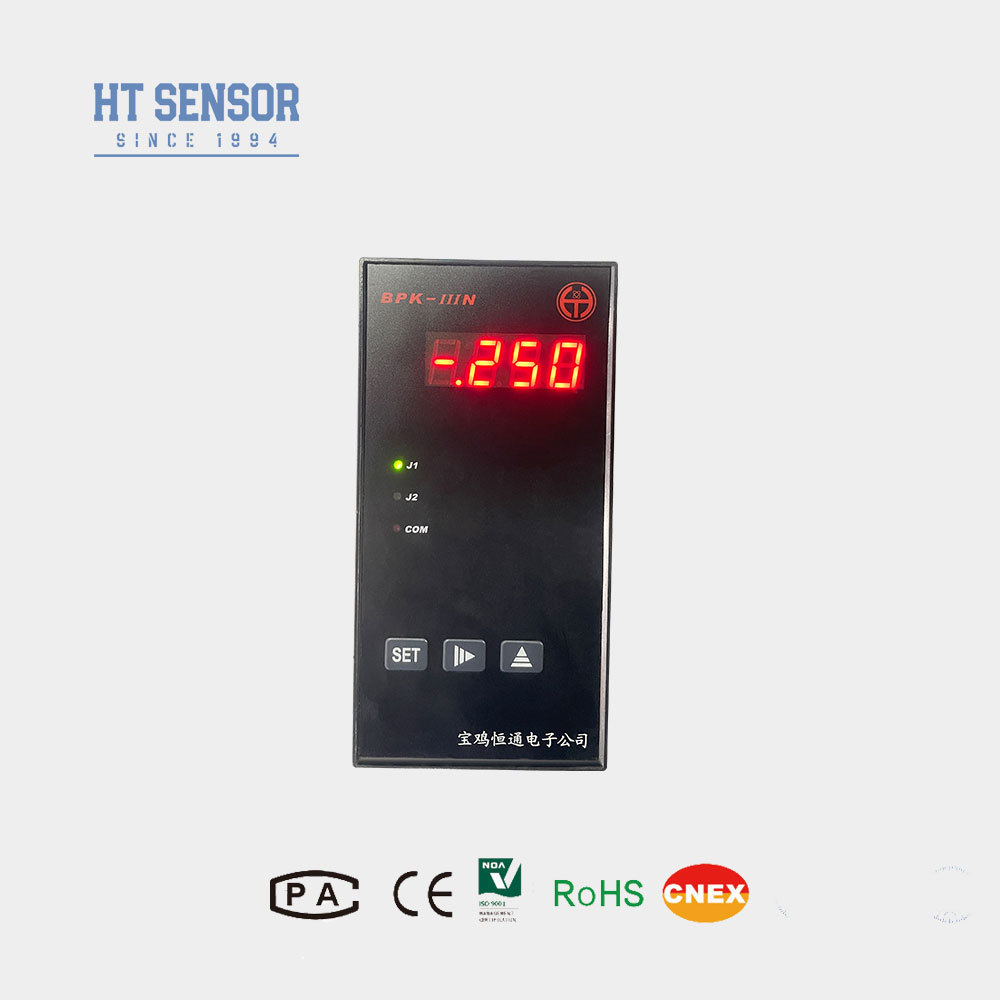

| BPK-IIIN1 | 80×160×80 (vertikal) | 76 + 0,7 × 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (vertikal) | 44 + 0,5 × 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 (Lembar) | 92 + 0,7 x 92 + 0.7 | |
| BPK-IIIF2 | 48×48×108 (Lembar) | 44 + 0,5 × 44 + 0.5 | Dengan lampu alarm J2 tanpa relay J2 |
| BPK-IIIF3 | 72×72×112 | 67 + 0,7 × 67 + 0.7 | |
Pertanyaan yang Sering Diajukan
Apa fitur dari sensor tekanan pemancar Anda?
Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
Dapatkah saya menyesuaikan spesifikasi khusus?
Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
Apa kapasitas produksi Anda?
Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan kami dapat memenuhi persyaratan pesanan skala besar.Kami merekomendasikan menghubungi tim penjualan kami sebelumnya untuk produksi dan penjadwalan pengiriman.
Berapa jangka waktu pengiriman yang biasa?
5-8 hari kerja untuk model standar.
Bagaimana harga produknya?
Harga yang kompetitif dengan diskon yang tersedia untuk pesanan massal atau kemitraan jangka panjang.
Apa garansi produkmu? Dan layanan purna jual?
24 bulan garansi dari tanggal pengiriman. tim purna jual kami menanggapi pertanyaan dalam waktu 24 jam, dengan dukungan jaringan PC jarak jauh selalu tersedia.
