Informasi Detail

Model TIDAK.:	BP156	Media Ukur:	Cairan
Nilai akurasi:	0.2g	Rentang Tekanan:	0kpa~10kpa...5MPa
Peringkat IP:	IP65	Tipe Tekanan:	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Bahan Perumahan:	316L	Suhu kompensasi:	-10 ℃ ~ 70 ℃
Kelebihan muatan:	≤ 1,5 kali dari kisaran pengenal	Akurasi @ 25ºC:	± 0,25% (Typ.) ± 0,5% (maks.)
Stabilitas jangka panjang:	± 0,1%FS/tahun (Typ.) ± 0,2%FS/tahun (maks.)	Suhu Operasional:	-20ºC ~ 80ºC
Suhu Penyimpanan:	-40ºC ~ 120ºC	Bahan diafragma:	316L
Berat:	~ 0,05kg
Menyoroti:	Pemancar tekanan Hengtong Bp156 , Sensor tekanan analog OEM , sensor tekanan udara dengan garansi

Deskripsi Produk

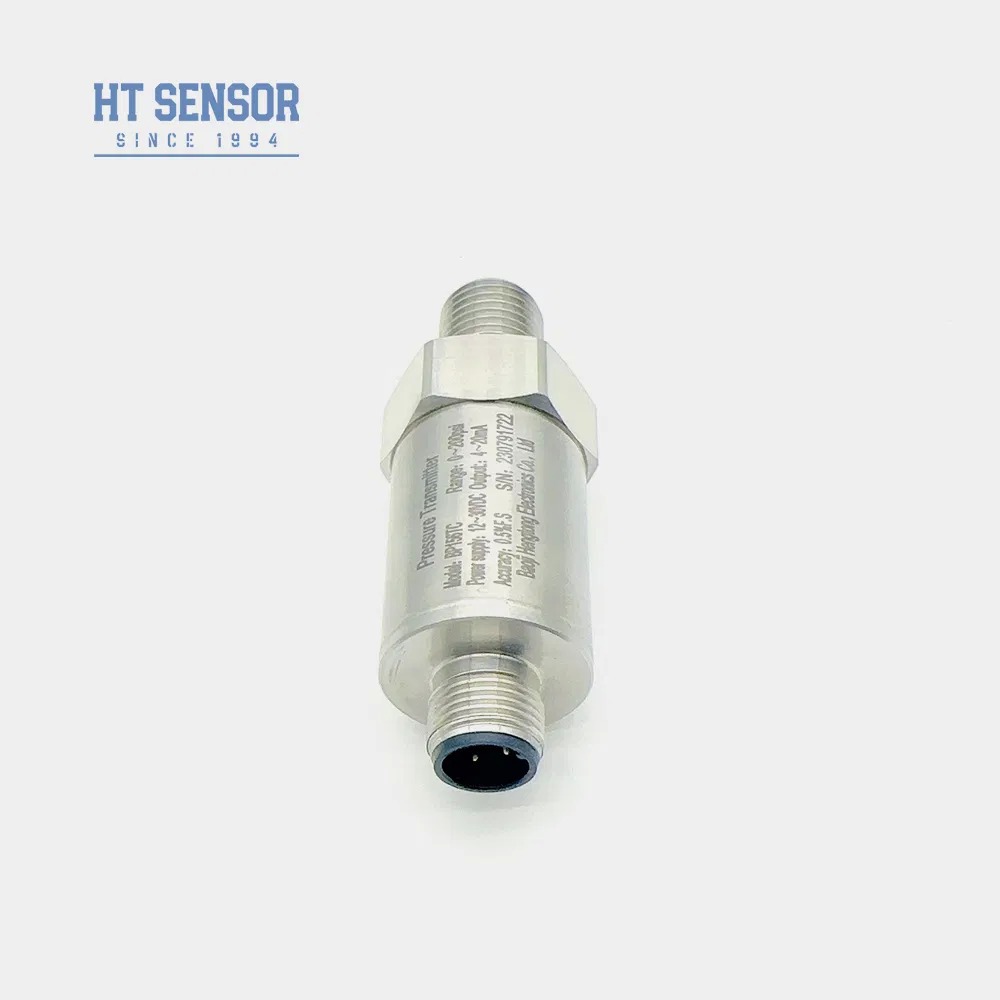

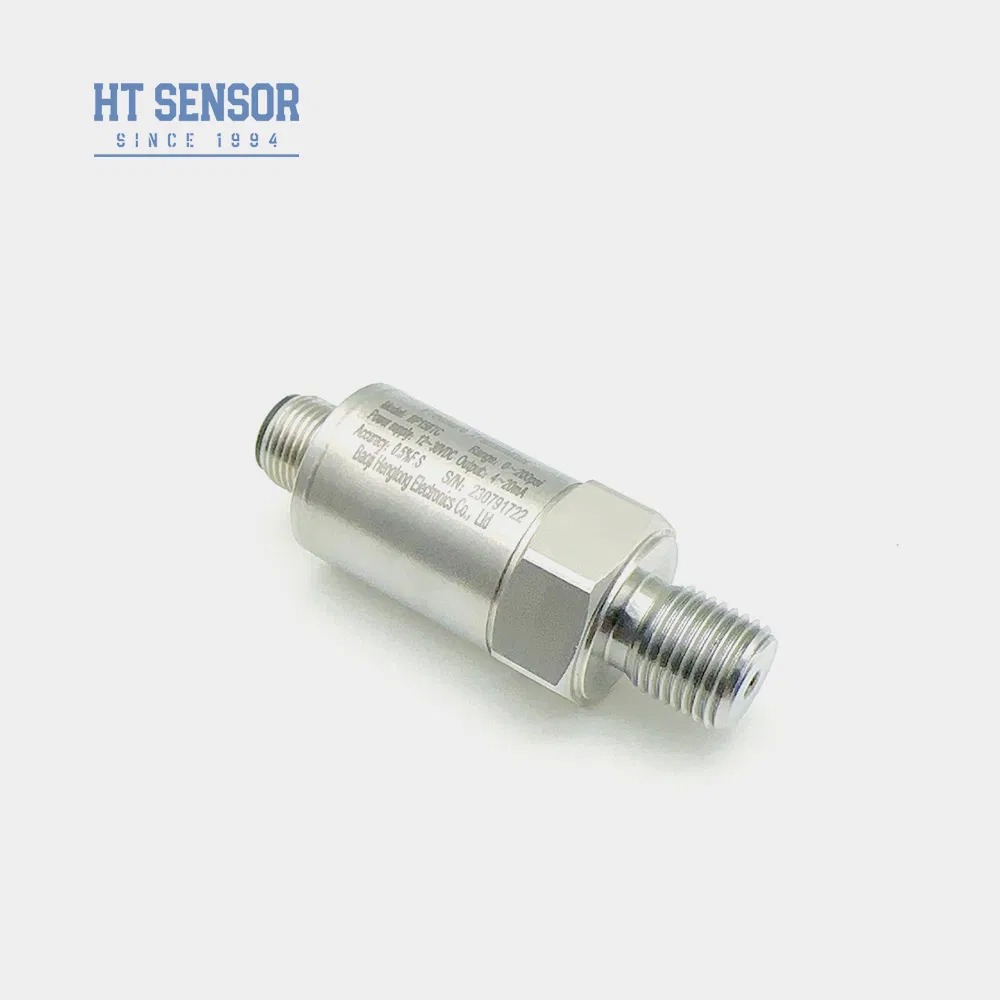

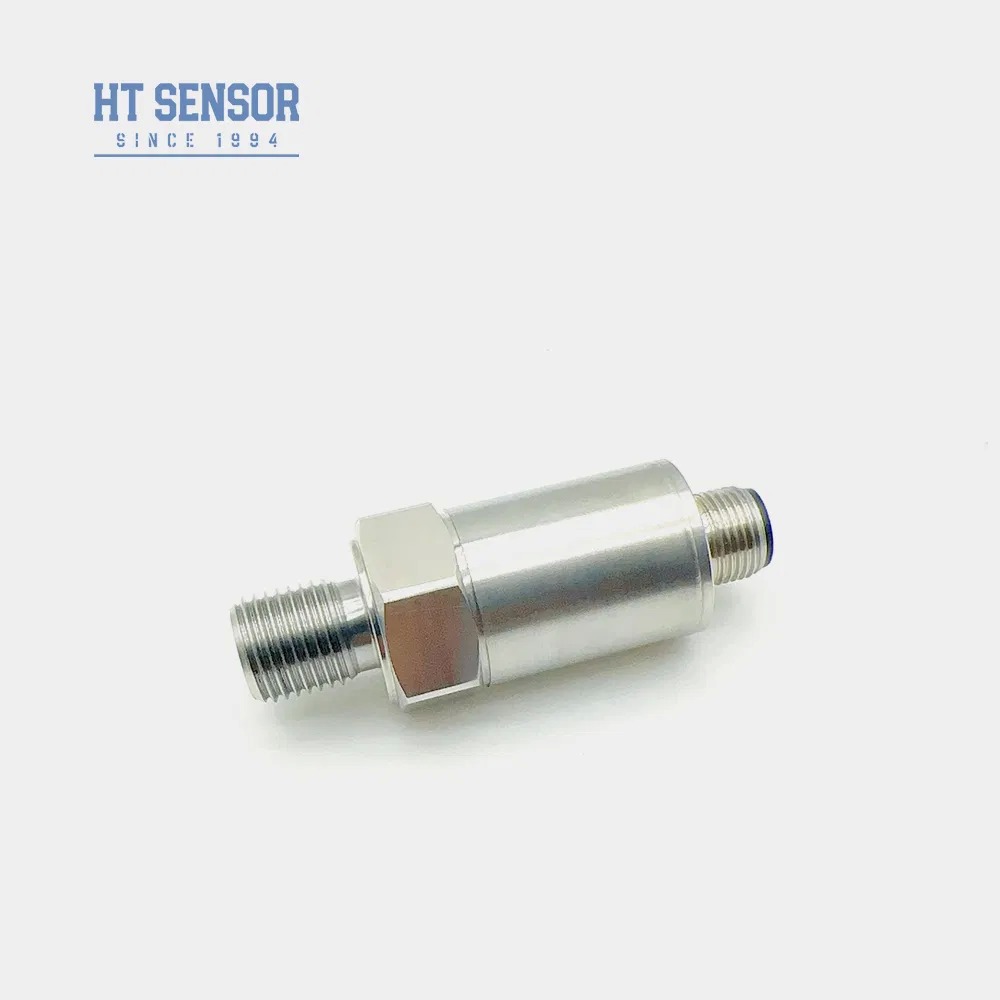

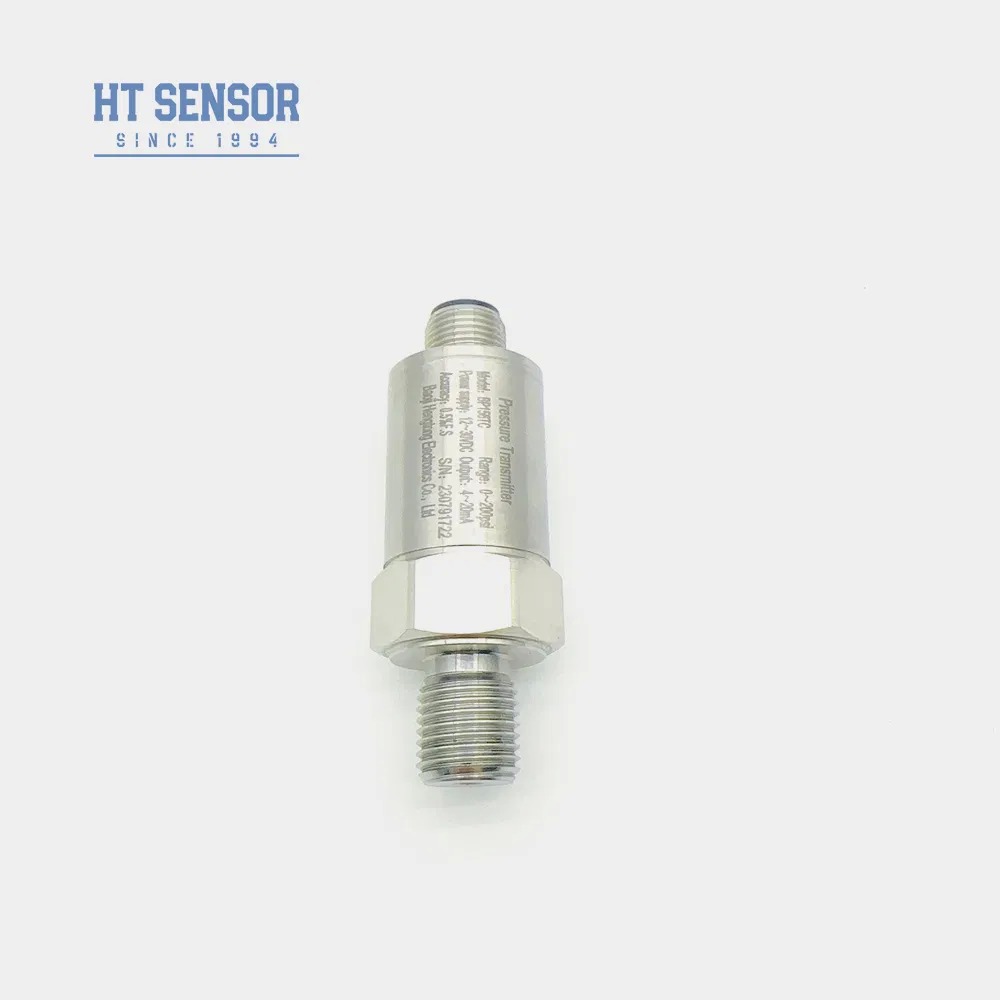

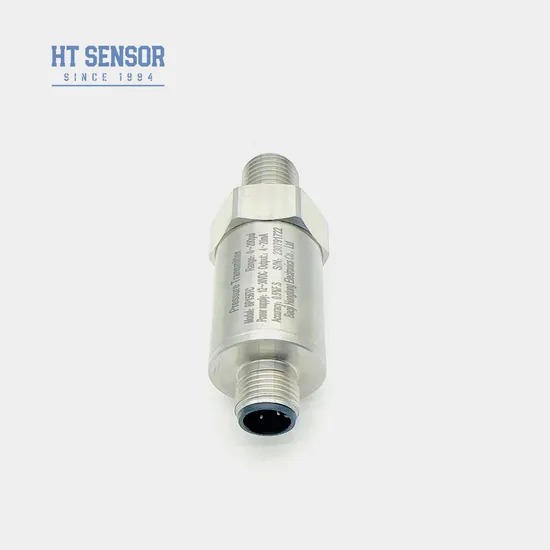

Pemancar Tekanan BP156

Pemancar tekanan BP156 menggunakan inti berisi minyak membran isolasi tahan tekanan silikon seri HT sebagai elemen pengukur sinyal. Rangkaian pemrosesan sinyal terletak di dalam rumah baja tahan karat, mengubah sinyal sensor menjadi sinyal keluaran standar. Produk telah menjalani pengujian ketat dan penyaringan penuaan komponen, produk setengah jadi, dan produk jadi untuk memastikan kinerja yang stabil dan andal.

Fitur Produk

Rentang pengukuran yang luas dengan struktur baja tahan karat dan berbagai bentuk antarmuka tekanan
Peringkat perlindungan IP65 dengan konstruksi baja tahan karat
Kalibrasi yang dapat disesuaikan nol dan skala penuh
Presisi tinggi dengan semua struktur baja tahan karat

Aplikasi

Pengukuran tekanan gas dan cairan non-korosif dengan baja tahan karat 316L
Diterapkan dalam industri kelautan dan penerbangan
Digunakan dalam proses di lokasi industri termasuk minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
Digunakan dalam sistem kontrol hidrolik dan pneumatik

Parameter Kinerja

Rentang Pengukuran	0kPa ~ 10kPa…5MPa
Jenis Tekanan	Tekanan Ukur, Tekanan Absolut, Tekanan Tertutup
Kelebihan Beban	≤ 1.5 kali dari rentang terukur
Akurasi @ 25ºC	±0.25% (Typ.) ±0.5% (Maks.)
Pengulangan & Histeresis	0.02%F.S(Typ.) 0.05%F.S(Maks.)
Stabilitas Jangka Panjang	±0.1%F.S/Tahun(Typ.) ±0.2%F.S/Tahun(Maks.)
Hanyutan Suhu Titik Nol	±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa)
Hanyutan Suhu Skala Penuh	±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa)
Respons Frekuensi	2.4Khz
Kompensasi Suhu	0-70ºC(≤10MPa, dapat disesuaikan)
Suhu Operasi	-20ºC~80ºC
Suhu Penyimpanan	-40ºC~120ºC
Getaran	10g, 55Hz ~ 2kHz
Material Rumah	304, 316L
Material Diafragma	316L
Resistansi Isolasi	100MΩ 100VDC
Peringkat Tahan Ledakan	Ex db IIC T6 Gb
Peringkat Perlindungan	IP65
Segel O-Ring	Karet Fluoro
Berat	~0.05kg

Konfigurasi Sinyal Keluaran

Sinyal Keluaran	Tegangan Catu Daya	Jenis Keluaran
4~20mA	12~30VDC	2/3/4 kabel
0~10/20mA		3 kabel
0/1~5V 0/1~10V 0.5~4.5V	5VDC

Contoh Pilihan

Tips Pemesanan

Pastikan media yang diukur kompatibel dengan bagian kontak produk
Produk jenis tahan ledakan tidak termasuk kepala tampilan digital
Untuk pemancar dengan kepala tampilan LCD atau LED, catu daya tidak boleh lebih rendah dari 20VDC
Pasang perangkat penangkal petir dan pastikan pembumian yang tepat untuk pengoperasian yang andal
Untuk suhu pengoperasian di bawah -20ºC, pilih segel O-ring EPDM sebagai pengganti karet Fluoro
Panjang kabel default adalah 1,5m dengan bahan polietilen; tentukan alternatif dalam pesanan
Beri tahu kami tentang persyaratan khusus termasuk getaran kuat, gaya benturan, atau interferensi elektromagnetik

Panduan Pemesanan

BP15X | Pemancar Tekanan Analog

Kode	Konstruksi Garis Besar
5	Steker Packard
6	Kabel Keluaran Langsung Tertutup 1,5 meter
7	Konektor Mini Hirschmann
8	Konektor Hirschmann Besar

Rentang Pengukuran: 0kPa ~ 10kPa…5MPa
(0-X)Kpa atau MPa | X: Menunjukkan Rentang Pengukuran Sebenarnya

Kode	Catu Daya
D1	24VDC
D2	5VDC
D3	Lainnya

Kode	Sinyal Keluaran
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC

Kode	Koneksi Tekanan
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Lainnya(¢50.4 Flange)

Kode	Koneksi Listrik
B1	Hirschmann
B2	PG7
B3	Kabel Outlet Tertutup 1,5 meter
B4	Lainnya

Kode	Jenis Tekanan
G	Tekanan Ukur
A	Tekanan Absolut
S	Tekanan Referensi Tertutup

Pertanyaan yang Sering Diajukan

Apa saja fitur dari pemancar sensor tekanan Anda?

Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.

Bisakah saya menyesuaikan spesifikasi khusus?

Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik. Kami menyediakan layanan OEM dan ODM.

Berapa kapasitas produksi Anda?

Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar. Namun, disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan kelancaran produksi dan penjadwalan pengiriman.

Berapa periode pengiriman yang khas?

5-8 hari kerja untuk model standar. Produk yang disesuaikan dapat bervariasi.

Bagaimana harga produk? Ada diskon?

Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.

Apa garansi produk Anda? Dan layanan purna jual?

Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam. Instruksi jarak jauh melalui jaringan PC selalu tersedia.

Label:

Sertifikasi:	CE, RoHS

Kuantitas min Order:	1
Harga:	15
