Informasi Detail

Model TIDAK.:	BP156	Media Ukur:	Cairan
Nilai akurasi:	0.2g	Rentang Tekanan:	0kpa~10kpa...5MPa
Peringkat IP:	IP65	Tipe Tekanan:	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Bahan Perumahan:	316L	Suhu kompensasi:	-10 ℃ ~ 70 ℃
Suhu Operasional:	-20ºC ~ 80ºC	Suhu Penyimpanan:	-40ºC ~ 120ºC
Bahan diafragma:	316L	Resistensi Isolasi:	100mΩ 100VDC
Peringkat tahan ledakan:	Eks db IIC T6 Gb	segel O-ring:	Karet fluoro
Berat:	~ 0,05kg
Menyoroti:	316L Stainless Steel Tekanan Sensor , Pemancar tekanan minyak gas 4-20mA , Transduser tekanan HTsensor dengan garansi

Deskripsi Produk

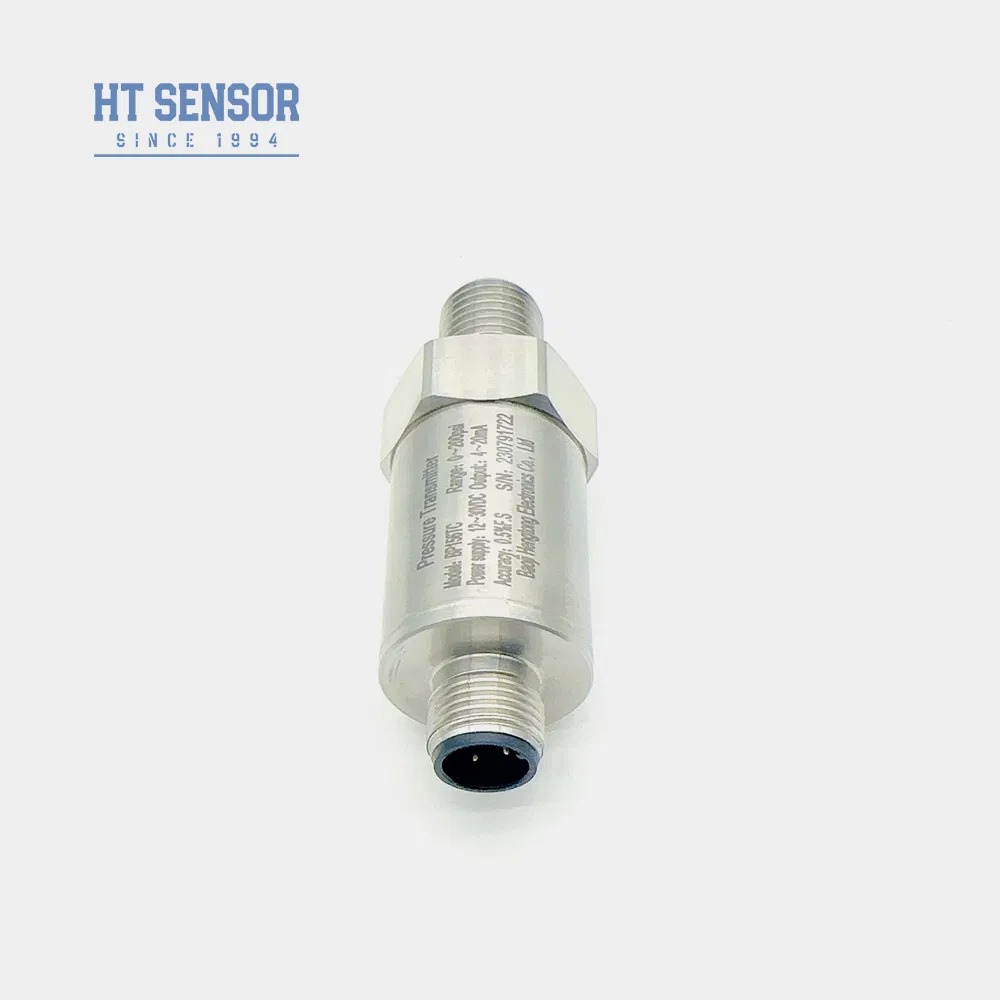

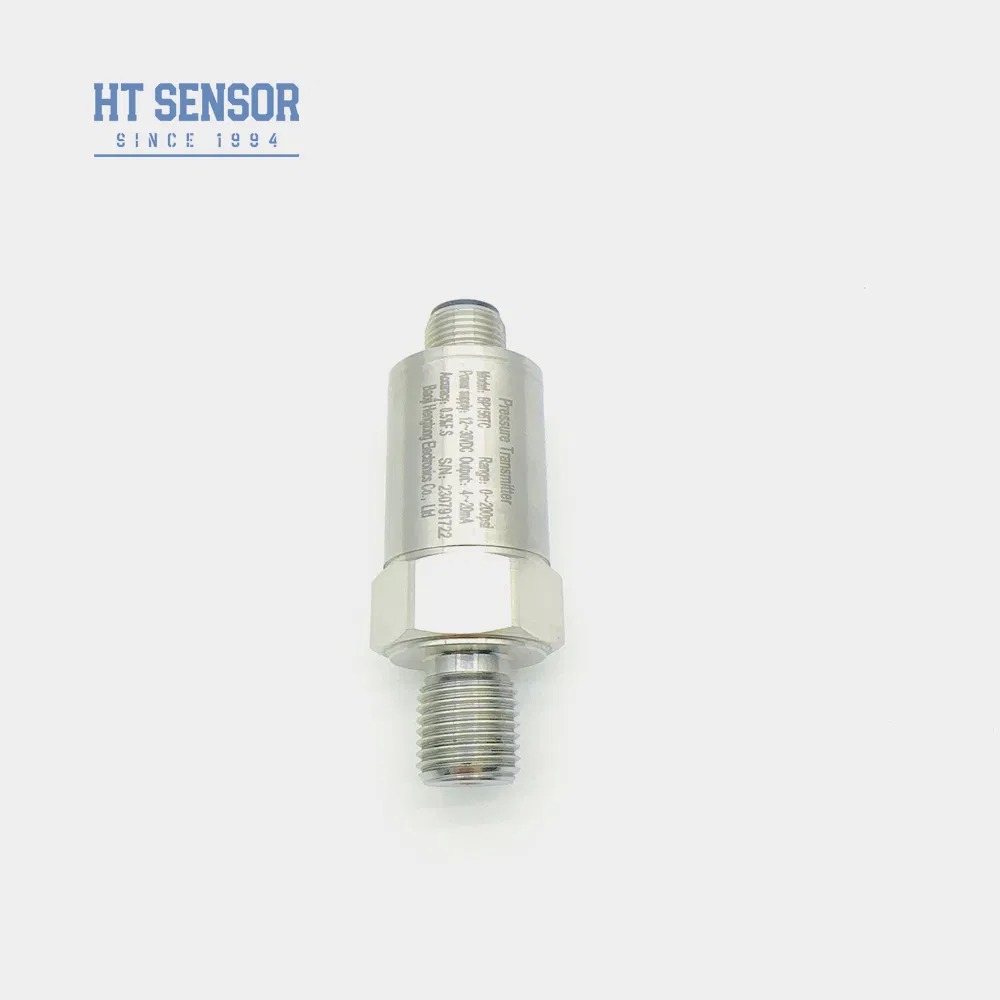

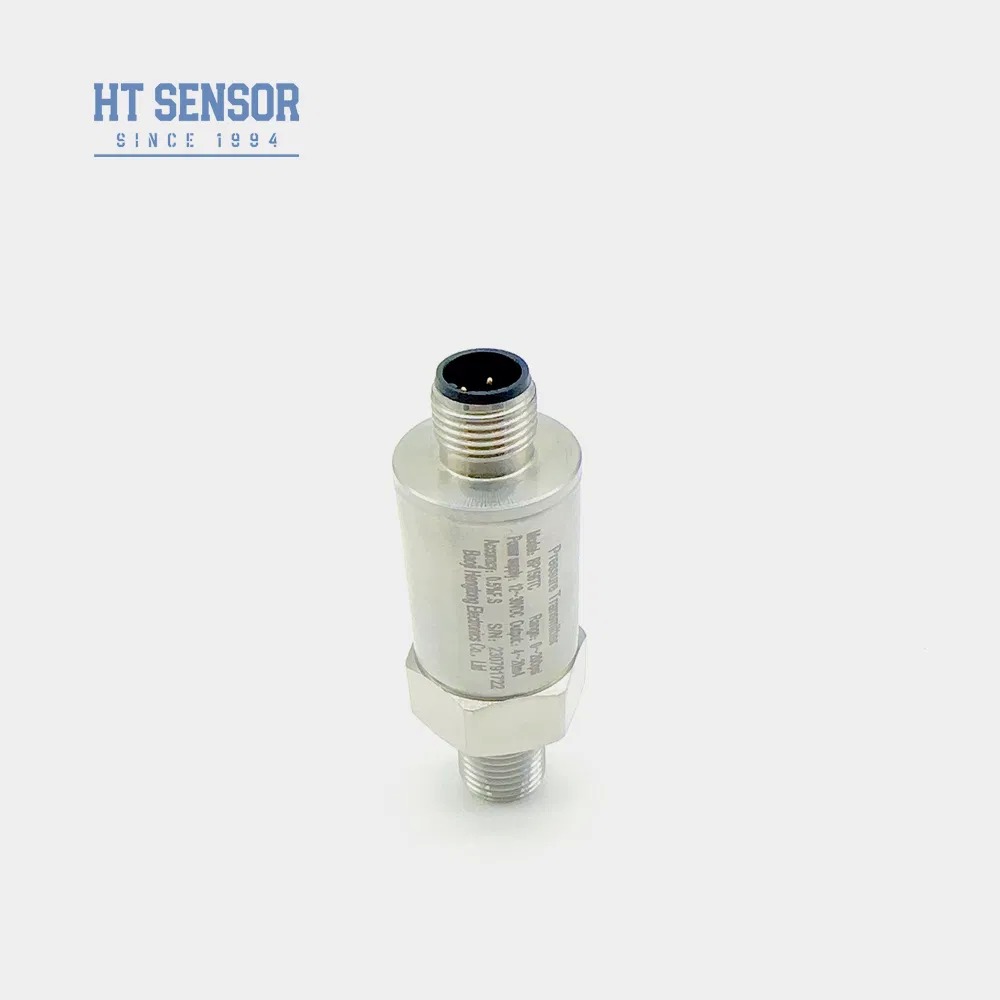

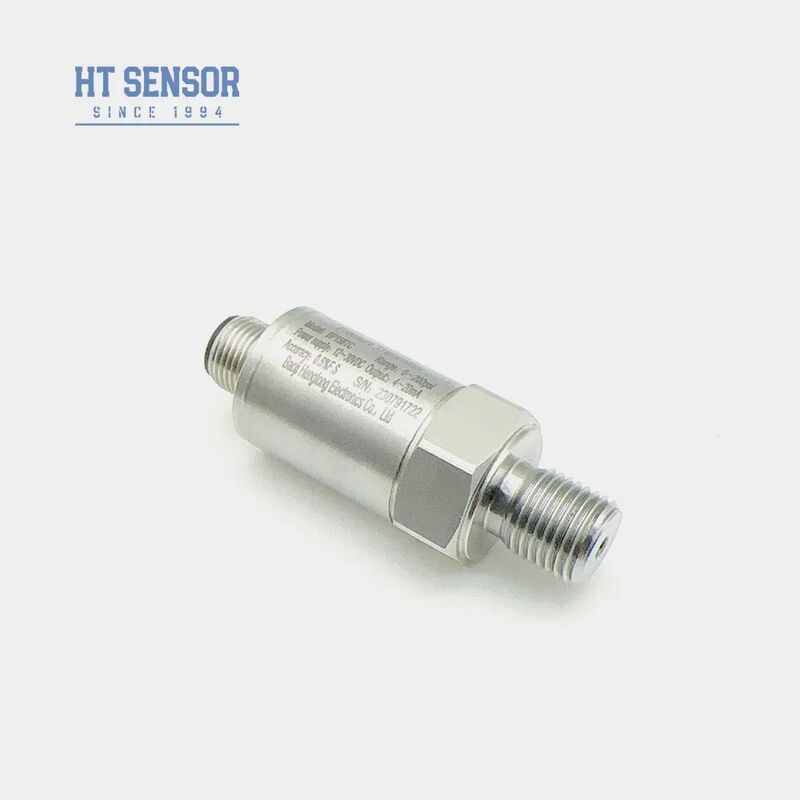

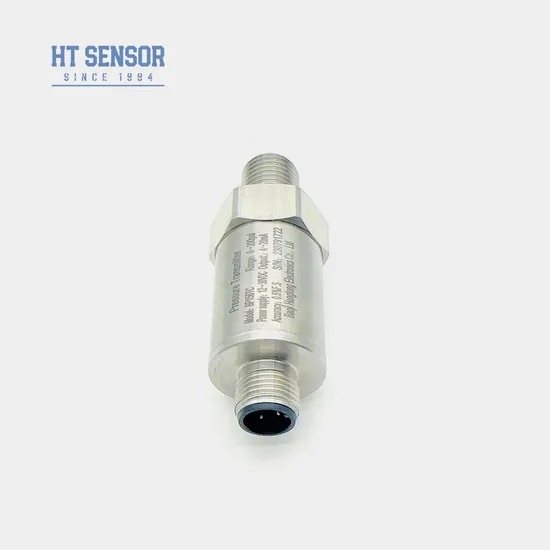

BP156 Transmitter Tekanan

BP156 pemancar tekanan menggunakan HT seri silikon tahan tekanan isolasi membran minyak-diisi teknologi inti sebagai elemen pengukuran sinyal.Sirkuit pemrosesan sinyal ditempatkan dalam kandang baja tahan karat yang tahan lama, mengubah sinyal sensor menjadi sinyal output standar. setiap unit mengalami pengujian yang ketat dan skrining penuaan komponen, produk setengah jadi,dan produk jadi untuk memastikan kinerja yang stabil dan andal.

Fitur Utama

Jangkauan pengukuran yang luas dengan konstruksi baja tahan karat
Berbagai konfigurasi antarmuka tekanan tersedia
Peringkat perlindungan IP65 untuk lingkungan yang keras
Kemampuan kalibrasi nol dan skala penuh
Keakuratan pengukuran presisi tinggi

Aplikasi

Pengukuran tekanan gas dan cairan yang tidak korosif menggunakan baja tahan karat 316L
Aplikasi industri maritim dan penerbangan
Pemantauan proses industri di bidang minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
Sistem kontrol hidraulik dan pneumatik

Spesifikasi Kinerja

Jangkauan pengukuran	0kPa ~ 10kPa...5MPa
Jenis Tekanan	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Kapasitas Overload	≤ 1,5 kali rentang nominal
Keakuratan @ 25oC	± 0,25% (Biasa) ± 0,5% (Max.)
Repeatability & Hysteresis	0.02% F.S. (Typical) 0.05% F.S. (Max.)
Stabilitas Jangka Panjang	± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.)
Pergeseran suhu titik nol	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Pergeseran Suhu Skala Penuh	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Tanggapan Frekuensi	2.4Khz
Suhu Kompensasi	0-70oC ((≤10MPa, dapat disesuaikan)
Suhu operasi	-20oC ~ 80oC
Suhu penyimpanan	-40oC ~ 120oC
Resistensi Getaran	10g, 55Hz ~ 2kHz
Bahan perumahan	304, 316L Baja tahan karat
Bahan diafragma	316L Baja tahan karat
Resistensi Isolasi	100MΩ 100VDC
Klasifikasi tahan ledakan	Ex db IIC T6 Gb
Peringkat Perlindungan	IP65
Segel O-Ring	Karet fluoro
Berat badan	~ 0,05kg

Konfigurasi Sinyal Keluar

Sinyal output	Tegangan Pasokan	Jenis output
4 ~ 20mA	12 ~ 30VDC	2/3/4 kawat
0~10/20mA		3 kawat
0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V	5VDC

Contoh Pemilihan

Pedoman Pemesanan

Memastikan kompatibilitas media dengan bahan kontak produk
Model tahan ledakan tidak termasuk kepala tampilan digital
Transmitter dengan layar LCD/LED membutuhkan pasokan listrik minimal 20VDC
Menginstal perangkat perlindungan petir dan memastikan grounding yang tepat untuk operasi yang andal
Untuk suhu di bawah -20oC, tentukan segel cincin O EPDM
Panjang kabel standar: 1,5 m (bahan polietilen)
Menentukan persyaratan khusus untuk getaran, benturan, atau gangguan elektromagnetik

Panduan Pemesanan

BP15X. Transmiter Tekanan Analog.

Kode	Desain Konstruksi
5	Packard plug
6	Kabel Output Langsung tertutup 1,5 meter
7	Konektor Mini Hirschmann
8	Konektor Hirschmann Besar

Opsi Konfigurasi

Jangkauan pengukuran	0kPa ~ 10kPa...5MPa (0-X) Kpa atau MPa X: Menunjukkan rentang pengukuran yang sebenarnya
Sumber Daya	D1: 24VDC D2: 5VDC D3: lainnya
Sinyal output	S1: 4 ~ 20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0,5 ~ 4,5VDC
Koneksi Tekanan	J1: M20 × 1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: Lainnya ((¢50.4 Flange)
Koneksi Listrik	B1: Hirschmann B2: PG7 B3: Kabel Disegel Outlet 1,5 meter B4: lainnya
Jenis Tekanan	G: Tekanan pengukur A: Tekanan mutlak S: Tekanan referensi tertutup

Pertanyaan yang Sering Diajukan

Apa fitur dari sensor tekanan pemancar Anda?

Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

Dapatkah saya menyesuaikan spesifikasi khusus?

Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.

Apa kapasitas produksi Anda?

Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, mampu memenuhi pesanan skala besar.

Berapa jangka waktu pengiriman yang biasa?

5-8 hari kerja untuk model standar.

Bagaimana harga produknya?

Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.

Apa garansi produkmu? Dan layanan purna jual?

Jaminan 24 bulan setelah pengiriman. dukungan purna jual merespons dalam waktu 24 jam dengan dukungan jaringan PC jarak jauh tersedia.

Label:

Sertifikasi:	CE, RoHS, ISO9001

Kuantitas min Order:	1
Harga:	20
