Informasi Detail

Model TIDAK.:	BP93420-IQ	Media Ukur:	Gas
Nilai akurasi:	0,5%	Rentang Tekanan:	-100kPa...0kPa ~35kPa...3,5MPa
Peringkat IP:	IP65	Tipe Tekanan:	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Bahan Perumahan:	316L	Respons frekuensi:	2.4KHZ
Kapasitas Kelebihan Beban:	≤ 1,5 kali dari kisaran pengenal	Pengulangan:	≤0,1%FS
Stabilitas jangka panjang:	± 0,1%FS/tahun (tipikal) ± 0,2%FS/tahun (maksimum)	Suhu Operasional:	-20ºC ~ 80ºC
Bahan diafragma:	316L	Resistensi Isolasi:	100mΩ 100VDC
Berat:	~0,2kg
Menyoroti:	3Transmitter tekanan diafragma flush.5MPa , Sensor tekanan minuman presisi tinggi , pemancar tekanan silikon dengan garansi

Deskripsi Produk

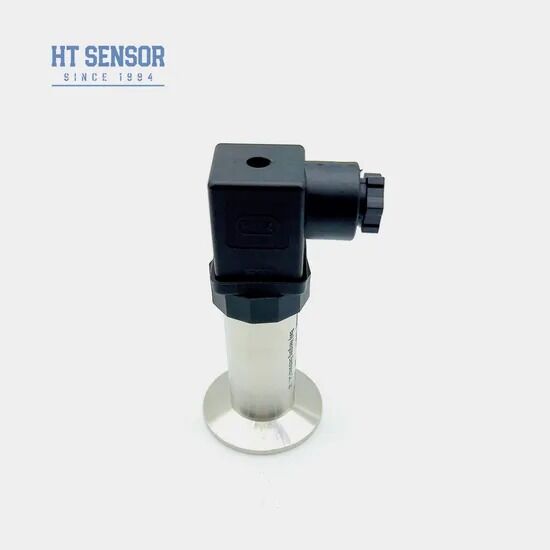

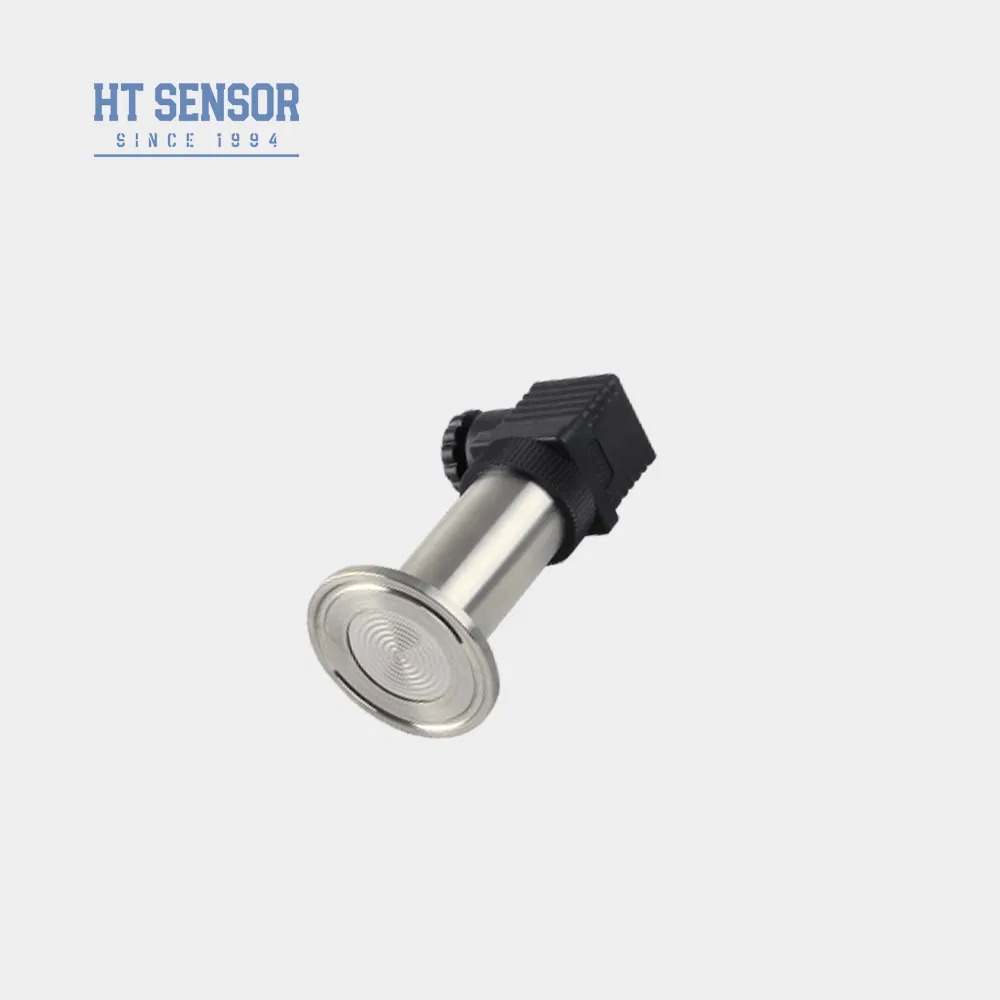

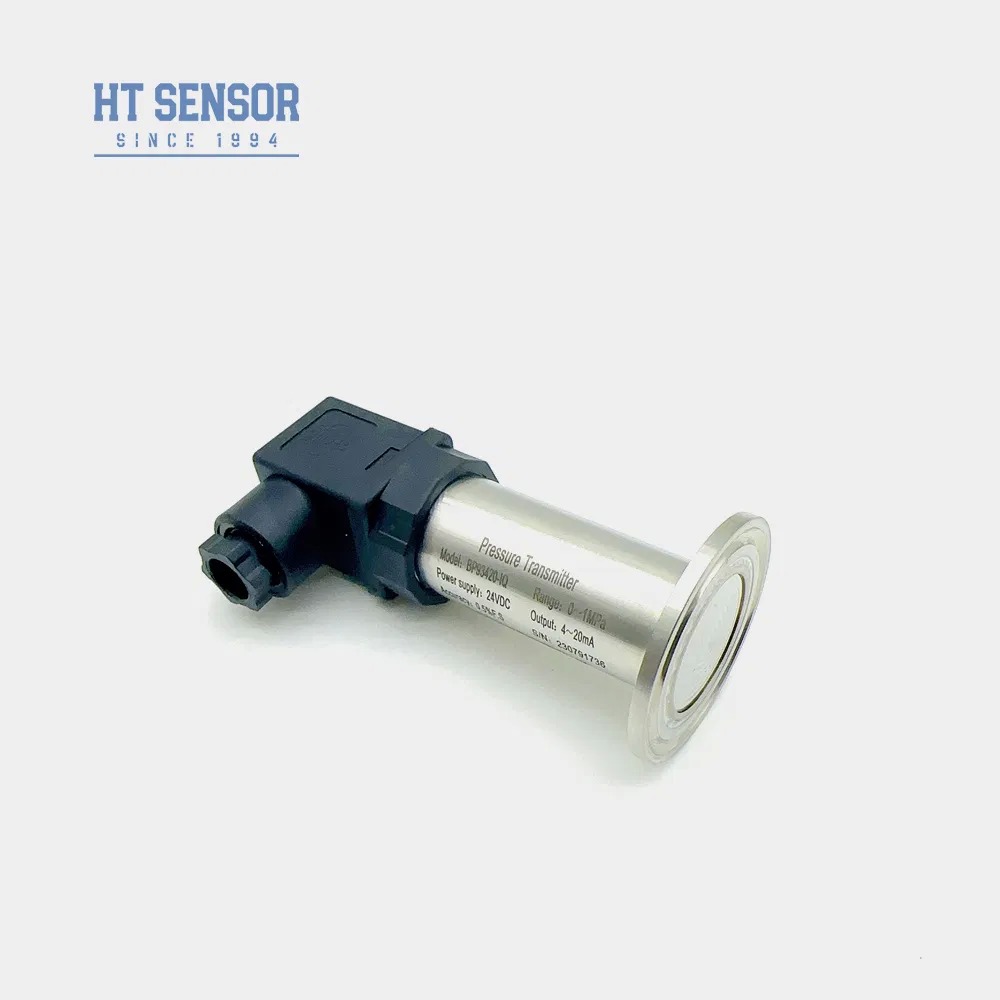

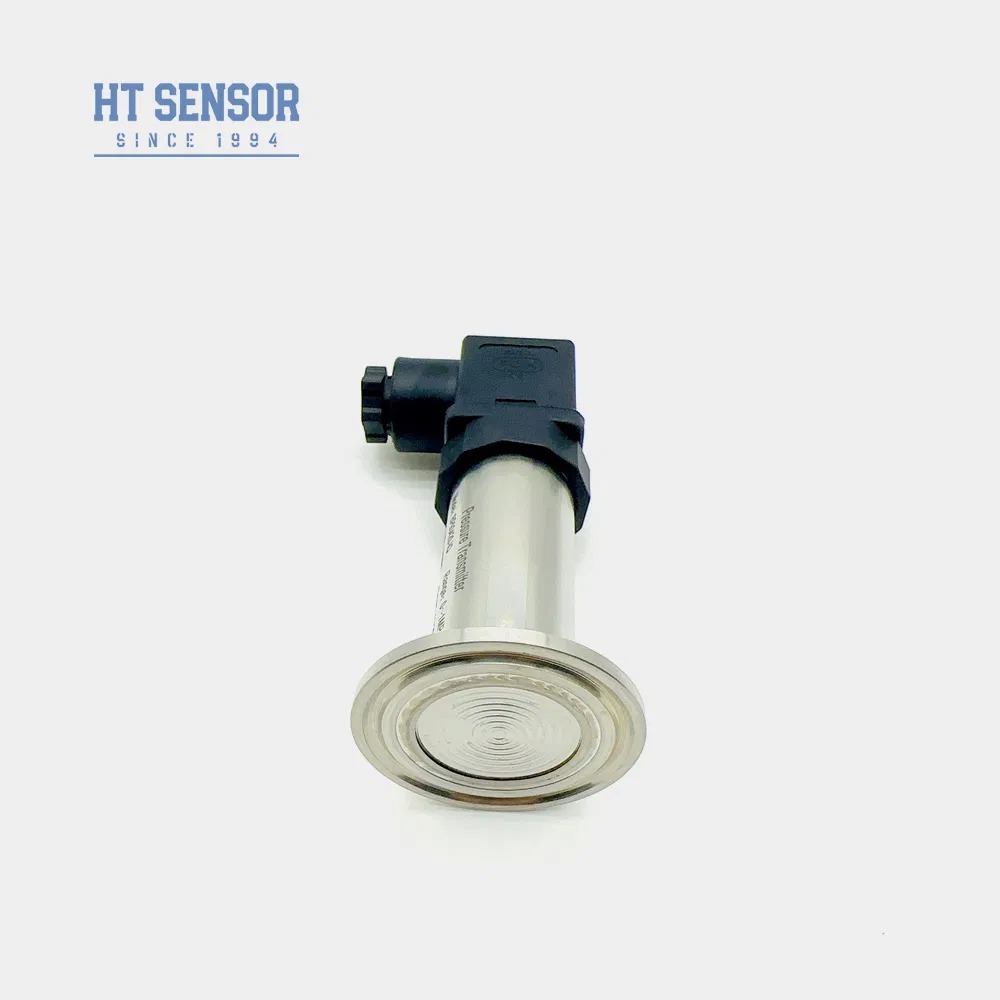

Pemancar Tekanan Diafragma Rata BP93420-IQ

Pemancar tekanan BP93420-IQ menggunakan inti pengisian oli isolasi tahanan tekanan silikon seri HT sebagai elemen pengukur sinyal. Fiturnya adalah diafragma rata logam penuh dan pengelasan langsung dengan sambungan proses, memastikan koneksi yang tepat antara sambungan proses dan diafragma pengukur.

Fitur Utama

Rentang pengukuran yang luas dengan berbagai opsi antarmuka tekanan
Beragam opsi sinyal keluaran
Kalibrasi nol dan skala penuh yang dapat disesuaikan
Akurasi tinggi dengan beberapa sambungan proses steril

Aplikasi

Mengukur gas dan cairan non-korosif dengan kompatibilitas 316L
Industri medis, biofarmasi, dan kebersihan makanan untuk pemrosesan steril
Industri kertas dan kimia, tingkat limbah, dan pengukuran tekanan kaleng minuman
Sistem kontrol hidrolik dan pneumatik

Parameter Kinerja

Rentang Pengukuran	-100kPa…0kPa ~ 35kPa…3.5MPa
Jenis Tekanan	Tekanan Ukur, Tekanan Absolut, Tekanan Tertutup
Kelebihan Beban	≤ 1.5 kali dari rentang terukur
Akurasi @ 25ºC	±0.25% (Khas) ±0.5% (Maksimum)
Pengulangan	≤0.1%FS
Histeresis	≤0.1%FS
Stabilitas Jangka Panjang	±0.1%F.S/Tahun(Khas) ±0.2%F.S/Tahun(Maksimum)
Hanyutan Suhu Titik Nol	±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa)
Hanyutan Suhu Skala Penuh	±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa)
Respons Frekuensi	2.4Khz
Kompensasi Suhu	0-70ºC(≤10mpa, dapat disesuaikan)
Suhu Pengoperasian	-20ºC~80ºC
Suhu Penyimpanan	-40ºC~120ºC
Getaran	10g,55Hz ~ 2kHz
Material Rumah	304,316L
Material Diafragma	316L
Resistansi Isolasi	100MΩ 100VDC
Peringkat Tahan Ledakan	Ex db IIC T6 Gb
Peringkat Perlindungan	IP65
Segel O-Ring	Karet fluoro
Berat	~0.2kg

Spesifikasi Sinyal Keluaran

Sinyal Keluaran	Tegangan Catu Daya	Jenis Keluaran
4~20mA	12~30VDC	2/3/4 kabel
0~10/20mA		3 kabel
0/1~5V 0/1~10V 0.5~4.5V	5VDC

Pedoman Pemesanan

Pastikan kompatibilitas media dengan bagian kontak produk
Produk jenis tahan ledakan tidak termasuk kepala tampilan digital
Pemancar dengan tampilan LCD/LED memerlukan catu daya ≥20VDC
Pasang perangkat penangkal petir dan pastikan ground yang tepat
Untuk suhu di bawah -20ºC, pilih segel O-ring EPDM
Panjang kabel default: 1.5m (bahan polietilen)
Tentukan persyaratan khusus: getaran, benturan, interferensi elektromagnetik

Panduan Pemesanan

BP93420XX | Pemancar Tekanan

Kode	Konstruksi Garis Besar
IB	Pemancar Tekanan Umum
IX	Pemancar Tekanan Tampilan
IE	Pemancar Tekanan Penerbangan Tahan Guncangan
IIC/III	Pemancar Tekanan Umum/Tampilan Industri
IF	Pemancar Tekanan Tahan Lembab
IIE/IIIE	Pemancar Tekanan Umum/Tampilan
IN	Pemancar Tekanan Khusus Pendingin Udara
IC	Pemancar Tekanan Suhu Tinggi

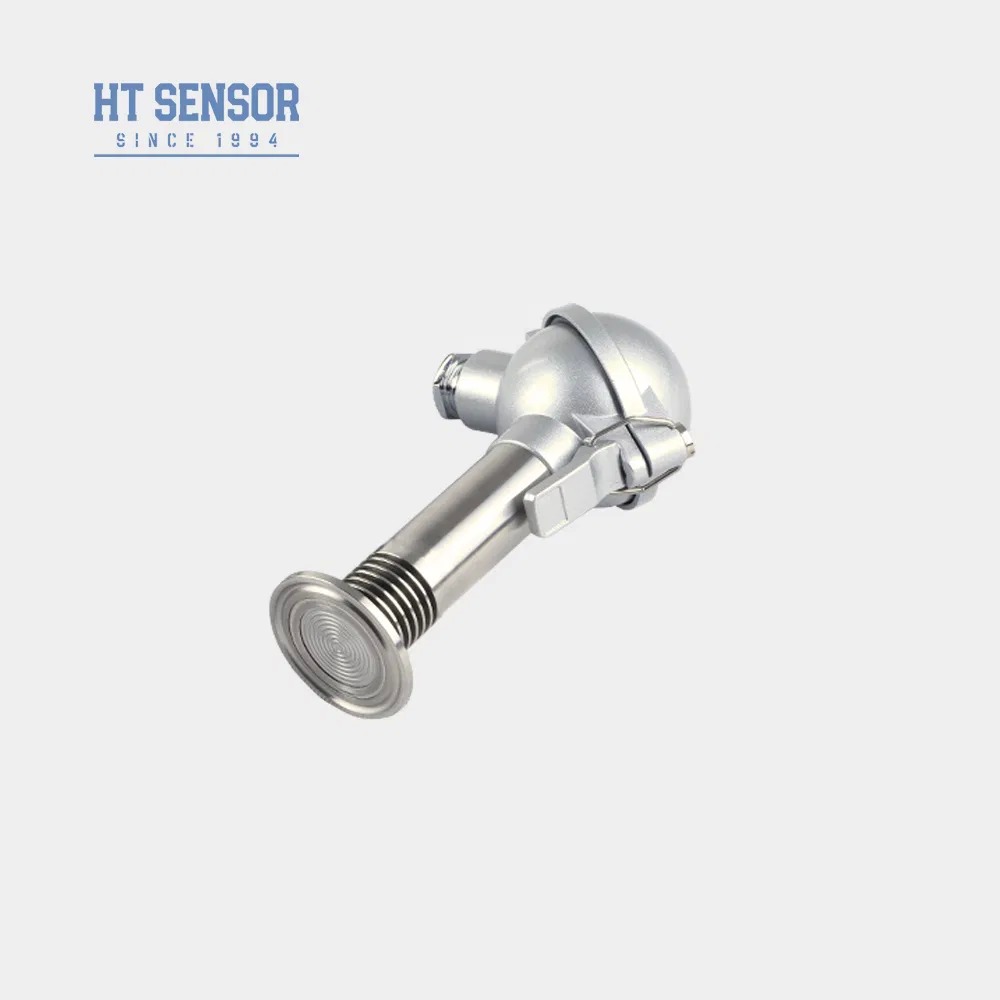

IQ1/IQ2	Diafragma Besar / Pemancar Tekanan Suhu Tinggi

Rentang Pengukuran: -100kPa…0kPa ~ 35kPa…3.5MPa
(0-X)Kpa atau MPa | X: Menunjukkan Rentang Pengukuran Sebenarnya

Kode	Catu Daya
D1	24VDC
D2	5VDC
D3	Lainnya

Kode	Sinyal Keluaran
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC

Kode	Sambungan Tekanan
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Lainnya

Kode	Sambungan Listrik
B1	Hirschmann
B2	Steker PG7
B3	Keluaran Kabel Tertutup
B4	Casing Industri 2088
B5	Casing Industri 2088 dengan Tampilan
B6	Lainnya

Kode	Jenis Tekanan
G	Tekanan Ukur
A	Tekanan Absolut
S	Tekanan Referensi Tertutup

Pertanyaan yang Sering Diajukan

Apa saja fitur dari pemancar sensor tekanan Anda?

Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.

Bisakah saya menyesuaikan spesifikasi khusus?

Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik. Kami menyediakan layanan OEM dan ODM.

Berapa kapasitas produksi Anda?

Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, mampu memenuhi pesanan skala besar. Hubungi tim penjualan kami terlebih dahulu untuk penjadwalan.

Berapa periode pengiriman yang khas?

5-8 hari kerja untuk model standar. Produk yang disesuaikan dapat bervariasi.

Bagaimana harga produk? Ada diskon?

Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.

Apa garansi produk Anda? Dan layanan purna jual?

Garansi 24 bulan setelah pengiriman. Purna jual merespons dalam waktu 24 jam dengan dukungan jaringan PC jarak jauh yang tersedia.
