Informasi Detail

Model TIDAK.:	BP93420-IQT	Media Ukur:	Cairan
Nilai akurasi:	0,5%	Rentang Tekanan:	-100kPa...0kPa ~35kPa...3,5MPa
Peringkat IP:	IP65	Tipe Tekanan:	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Bahan Perumahan:	316L	Respons frekuensi:	2.4KHZ
Kapasitas Kelebihan Beban:	≤ 1,5 kali dari kisaran pengenal	Pengulangan:	≤0,1%FS
Stabilitas jangka panjang:	± 0,1%FS/tahun (tipikal) ± 0,2%FS/tahun (maksimum)	Suhu Operasional:	-20ºC ~ 80ºC
Suhu Penyimpanan:	-40ºC ~ 120ºC	Bahan diafragma:	316L
Berat:	~0,5kg
Menyoroti:	Transmitter Tekanan Suhu Tinggi , Sensor Tekanan Diafragma Siram , Sensor tekanan silikon BP93420-IQT

Deskripsi Produk

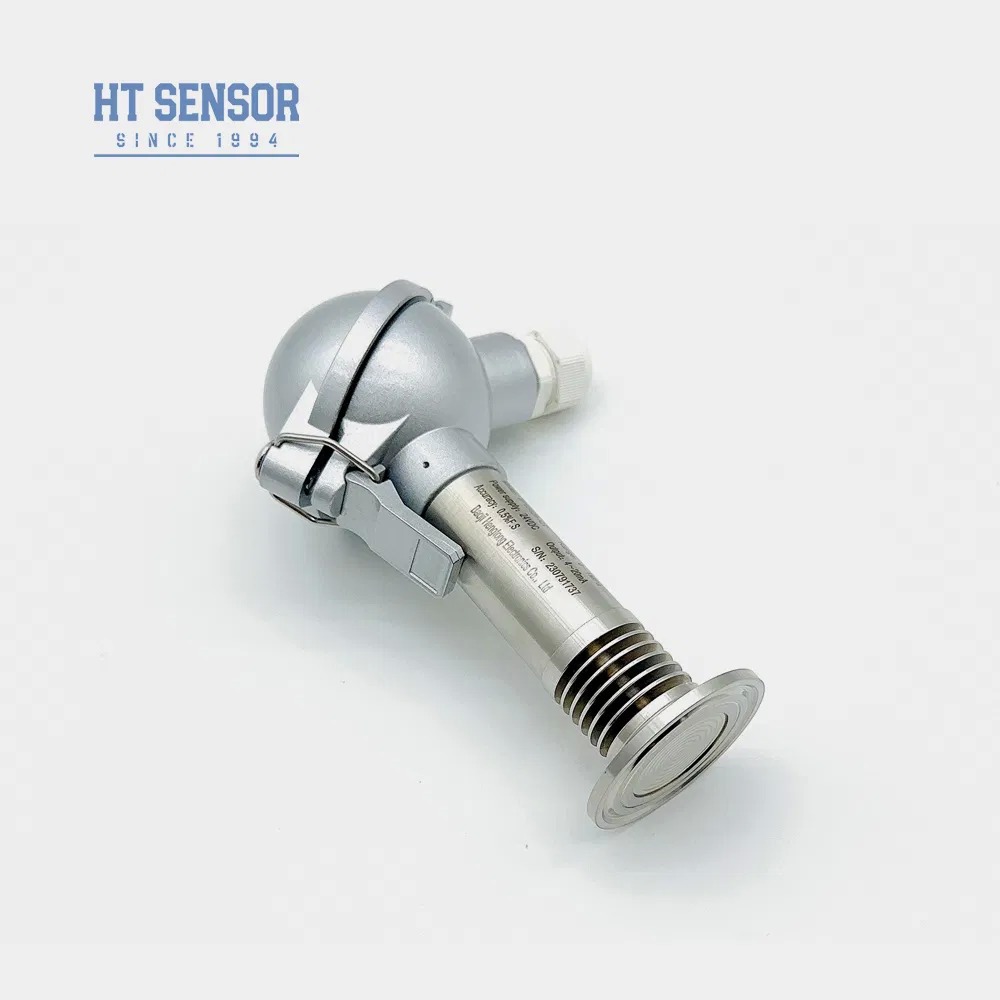

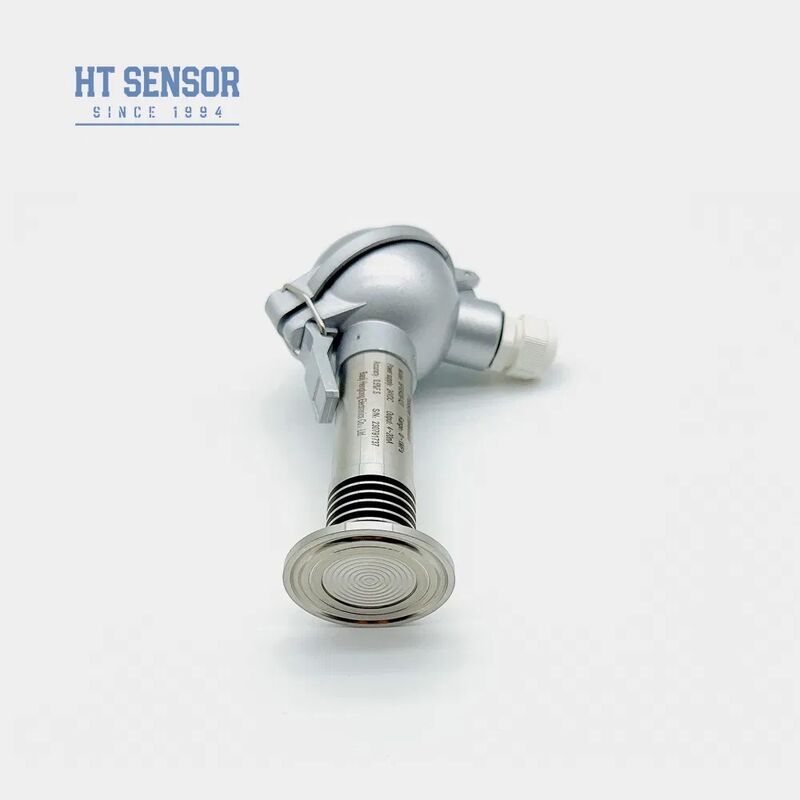

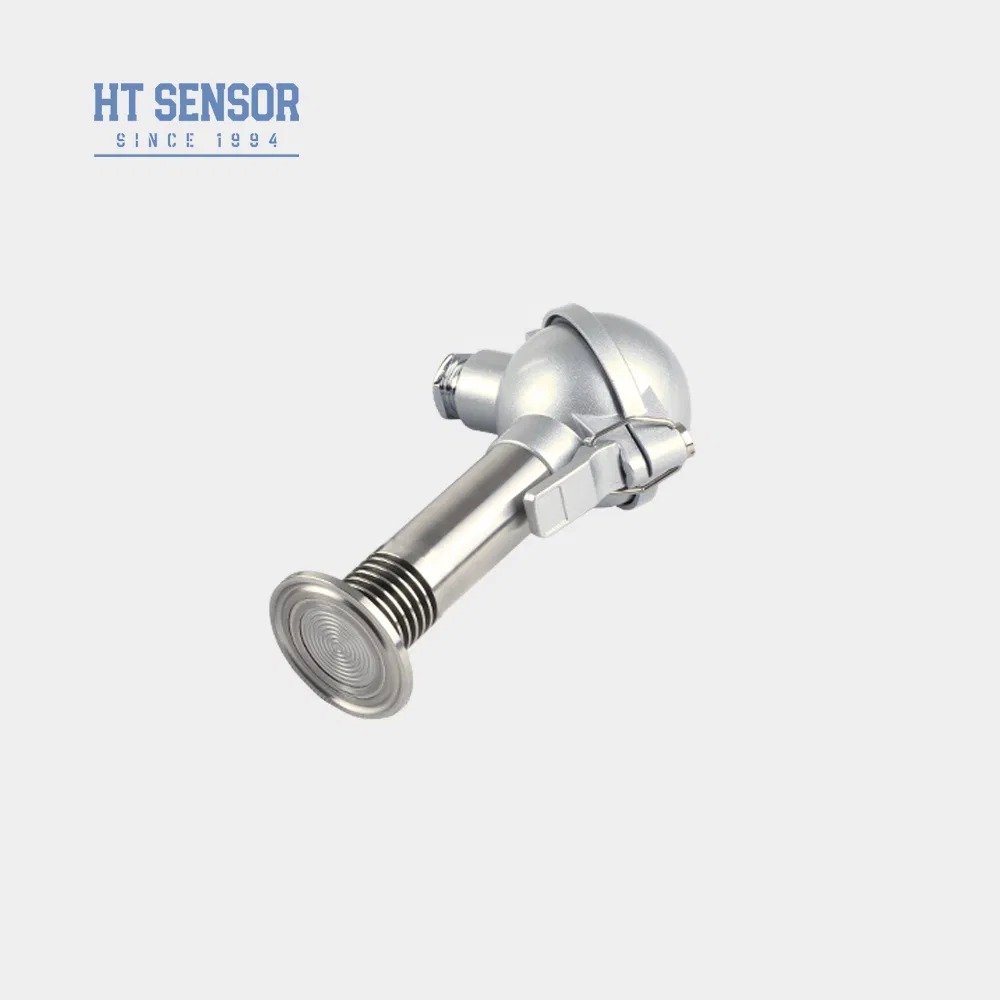

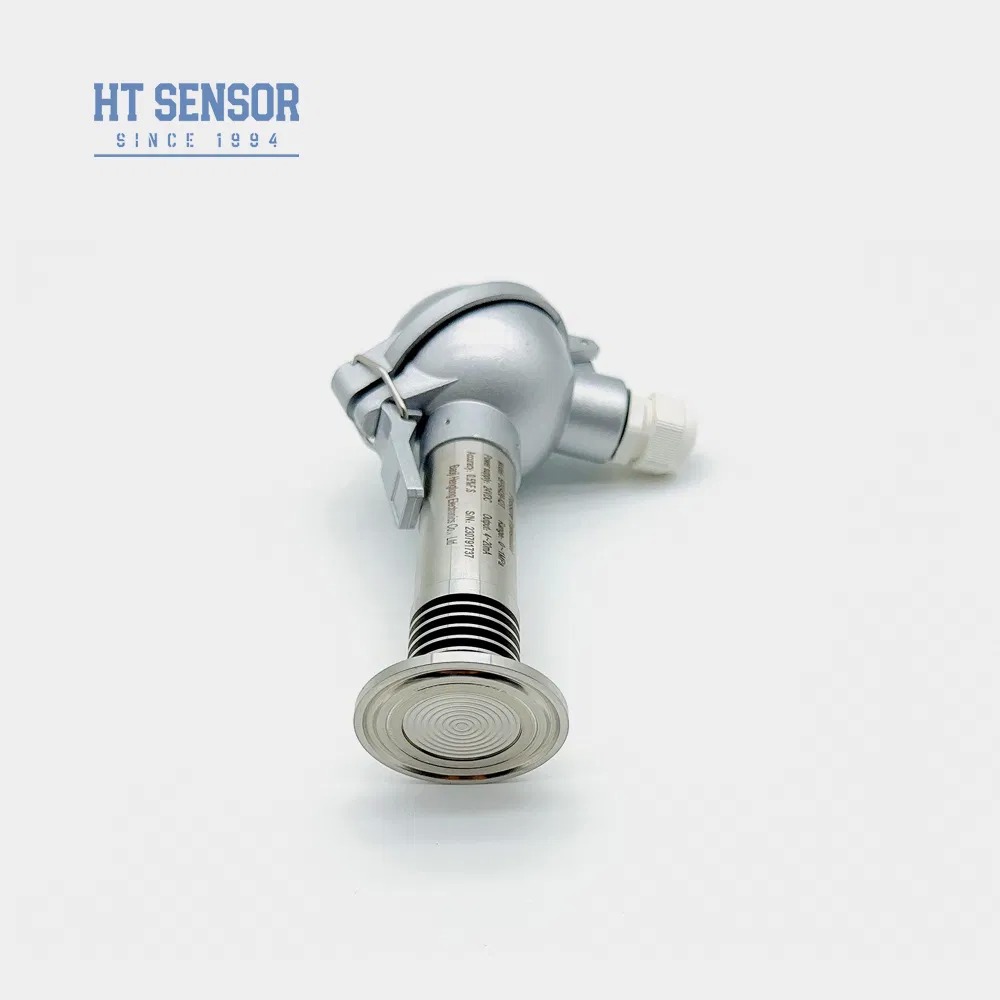

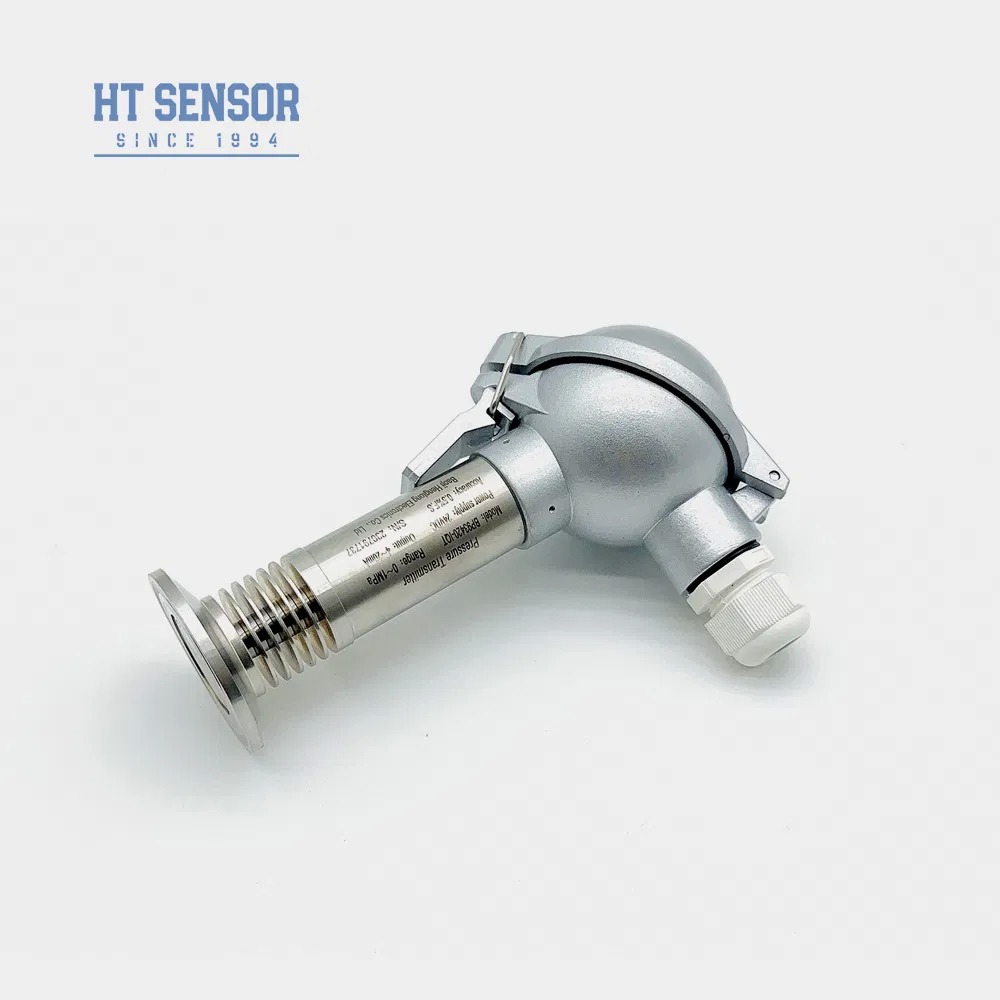

BP93420-IQT Transmitter Tekanan Suhu Tinggi dengan Diafragma Flush

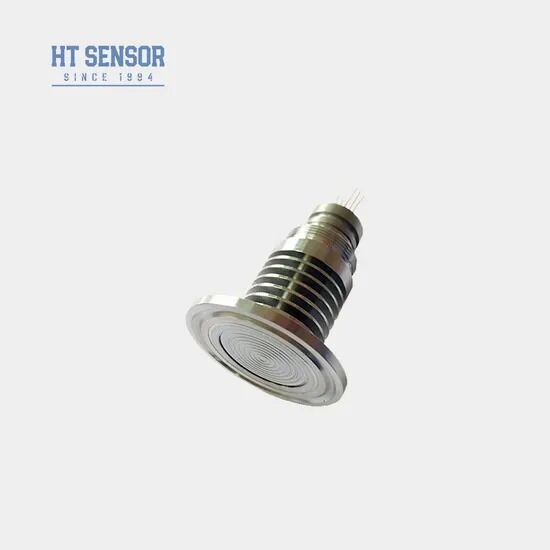

BP93420-IQT pemancar tekanan menggunakan HT seri silikon tekanan-resistensi isolasi minyak-diisi teknologi inti sebagai elemen pengukuran sinyal.Dengan diafragma flush logam penuh yang langsung dilas ke koneksi proses, desain ini memastikan koneksi yang tepat antara antarmuka proses dan diafragma pengukuran.kinerja yang dapat diandalkan sementara secara efektif mencegah penyumbatan lubang tekanan dari media kristalisasi.

Fitur Produk

Rentang pengukuran yang luas dengan berbagai pilihan antarmuka tekanan
Konfigurasi sinyal output yang berbeda
Kalibrasi nol dan skala penuh yang dapat disesuaikan
Keakuratan tinggi dengan beberapa koneksi proses steril

Aplikasi

Pengukuran gas dan cairan tidak korosif yang kompatibel dengan bahan 316L
Industri medis, biofarmaseutikal, dan kebersihan makanan untuk pengolahan steril
Industri kertas dan kimia, pemantauan tingkat air limbah, dan pengukuran tekanan minuman
Sistem kontrol hidraulik dan pneumatik

Parameter Kinerja

Jangkauan pengukuran	-100kPa... 0kPa ~ 35kPa... 3.5MPa
Jenis Tekanan	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Overload	≤ 1,5 kali dari kisaran nominal
Keakuratan @ 25oC	±0,25% (Biasa) ±0,5% (Maximum)
Kemungkinan diulang	≤ 0,1% FS
Hysteresis	≤ 0,1% FS
Stabilitas Jangka Panjang	± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum)
Pergeseran suhu titik nol	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Pergeseran Suhu Skala Penuh	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Tanggapan Frekuensi	2.4Khz
Suhu Kompensasi	0-70oC ((≤10mpa, dapat disesuaikan)
Suhu operasi	-20oC ~ 80oC
Suhu penyimpanan	-40oC ~ 120oC
Getaran	10g,55Hz ~ 2kHz
Bahan perumahan	304, 316L
Bahan diafragma	316L
Resistensi Isolasi	100MΩ 100VDC
Klasifikasi tahan ledakan	Ex db IIC T6 Gb
Peringkat Perlindungan	IP65
Segel O-Ring	Karet fluoro
Berat badan	~ 0,5kg

Spesifikasi Sinyal Keluar

Sinyal output	Tegangan Pasokan	Jenis output
4 ~ 20mA	12 ~ 30VDC	2/3/4 kawat
0~10/20mA		3 kawat
0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V	5VDC
Protokol Komunikasi RS485	3.6 ~ 30V / baterai	4 kawat

Informasi Pemesanan

Tips Pemesanan

Memastikan media yang diukur kompatibel dengan bahan kontak produk
Model tahan ledakan tidak termasuk kepala tampilan digital
Transmitter dengan layar LCD atau LED membutuhkan catu daya ≥20VDC
Menginstal perangkat perlindungan petir dan memastikan grounding yang tepat untuk operasi yang andal
Untuk suhu operasi di bawah -20oC, pilih segel EPDM O-ring
Panjang kabel default adalah 1,5m (bahan polietilen)
Menentukan persyaratan khusus untuk getaran, benturan, atau gangguan elektromagnetik

Panduan pesanan

BP93420XX	Transmitter Tekanan
Kode Konstruksi
IB	Transmitter Tekanan Umum
IX (dalam bahasa Inggris)	Tampilan Pressure Transmitter
IE	Transmitter Tekanan Penerbangan yang tahan kejut
IIC/III	Industrial General/Display Pressure Transmitter
Jika	Transmitter tekanan tahan kelembaban
IIE/IIIE	Transmitter Tekanan Umum/Tampilan
IN	Air conditioning khusus pemancar tekanan
IC	Transmitter tekanan suhu tinggi
IQ1/IQ2	Diafragma besar / Transmitter tekanan suhu tinggi
Jangkauan pengukuran
-100kPa... 0kPa ~ 35kPa... 3.5MPa (0-X) Kpa atau MPa
Kode Sumber Daya
D1	24VDC
D2	5VDC
D3	lainnya
Kode sinyal output
S1	4 ~ 20mADC
S2	1 ~ 5VDC
S3	0 ~ 5VDC
S4	0 ~ 10mADC
S5	0 ~ 20mADC
S6	0 ~ 10VDC
S7	0.5~4.5VDC
Kode koneksi tekanan
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	lainnya
Kode Koneksi Listrik
B1	Hirschmann
B2	PG7 Plug
B3	Output Kabel yang Disegel
B4	2088 Casing industri
B5	2088 Casing industri dengan tampilan
B6	lainnya
Kode jenis tekanan
G	Tekanan pengukur
A	Tekanan mutlak
S	Tekanan referensi tertutup

Pertanyaan yang Sering Diajukan

Apa fitur dari sensor tekanan pemancar Anda?

Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

Dapatkah saya menyesuaikan spesifikasi khusus?

Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.

Apa kapasitas produksi Anda?

Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, mampu memenuhi pesanan skala besar.Hubungi tim penjualan kami sebelumnya untuk produksi dan penjadwalan pengiriman.

Berapa jangka waktu pengiriman yang biasa?

5-8 hari kerja untuk model standar.

Bagaimana harga produknya?

Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.

Apa garansi produkmu? Dan layanan purna jual?

24 bulan garansi setelah pengiriman. tim purna jual kami menanggapi dalam waktu 24 jam, dengan dukungan jaringan PC jarak jauh tersedia.
