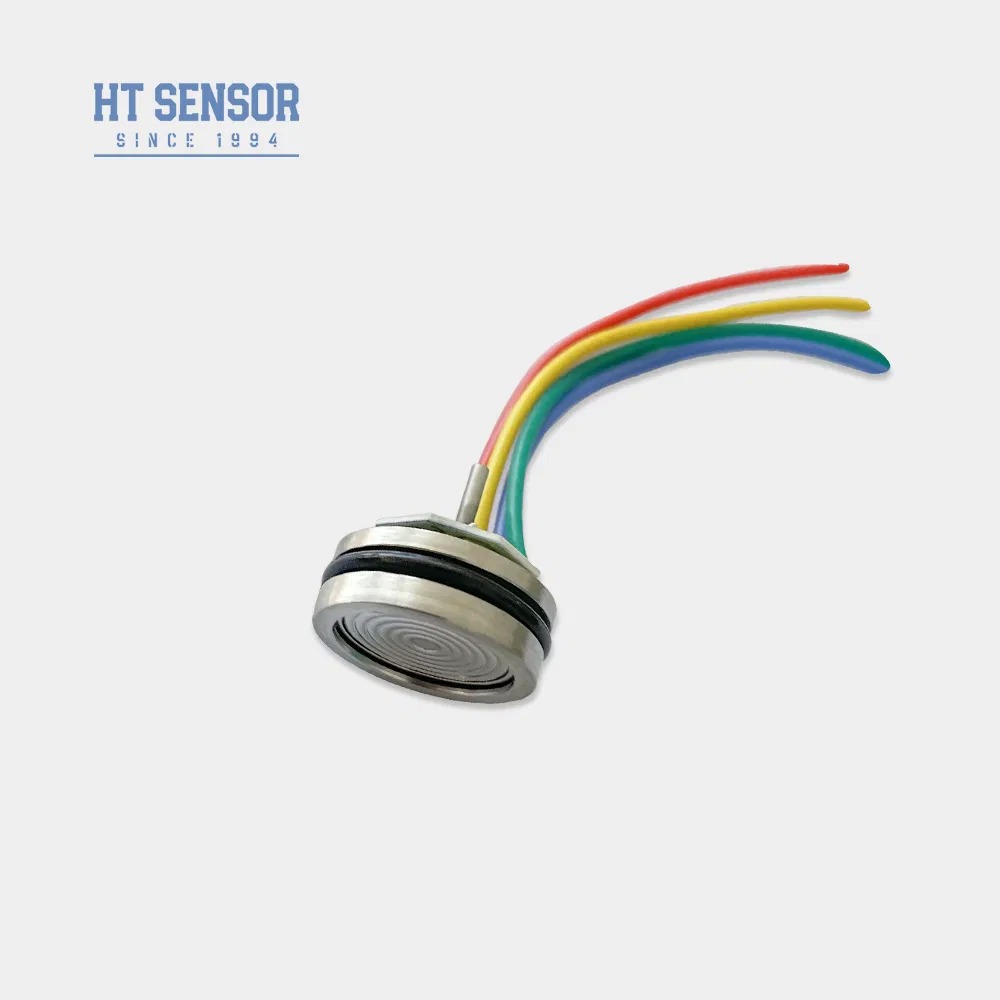

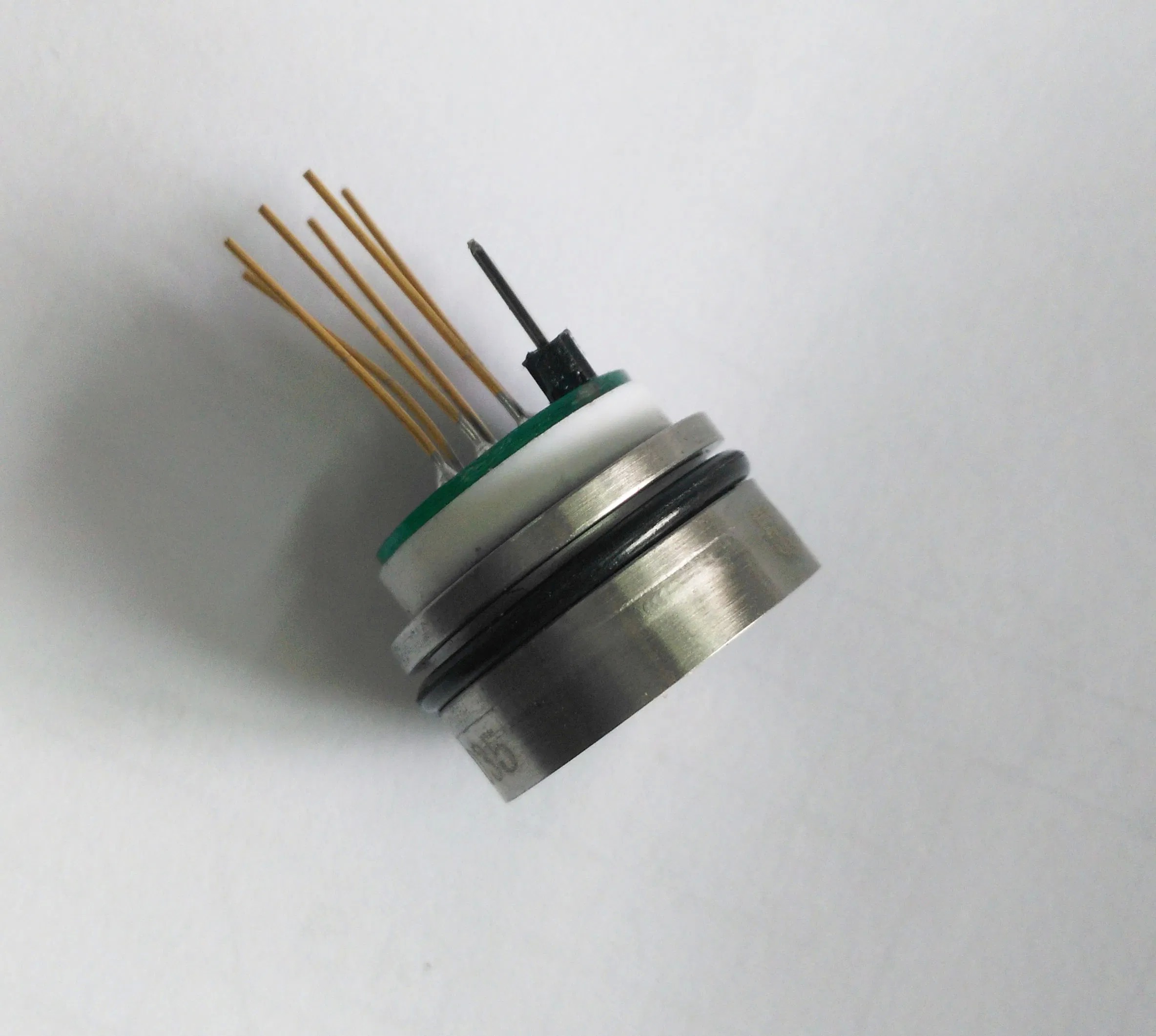

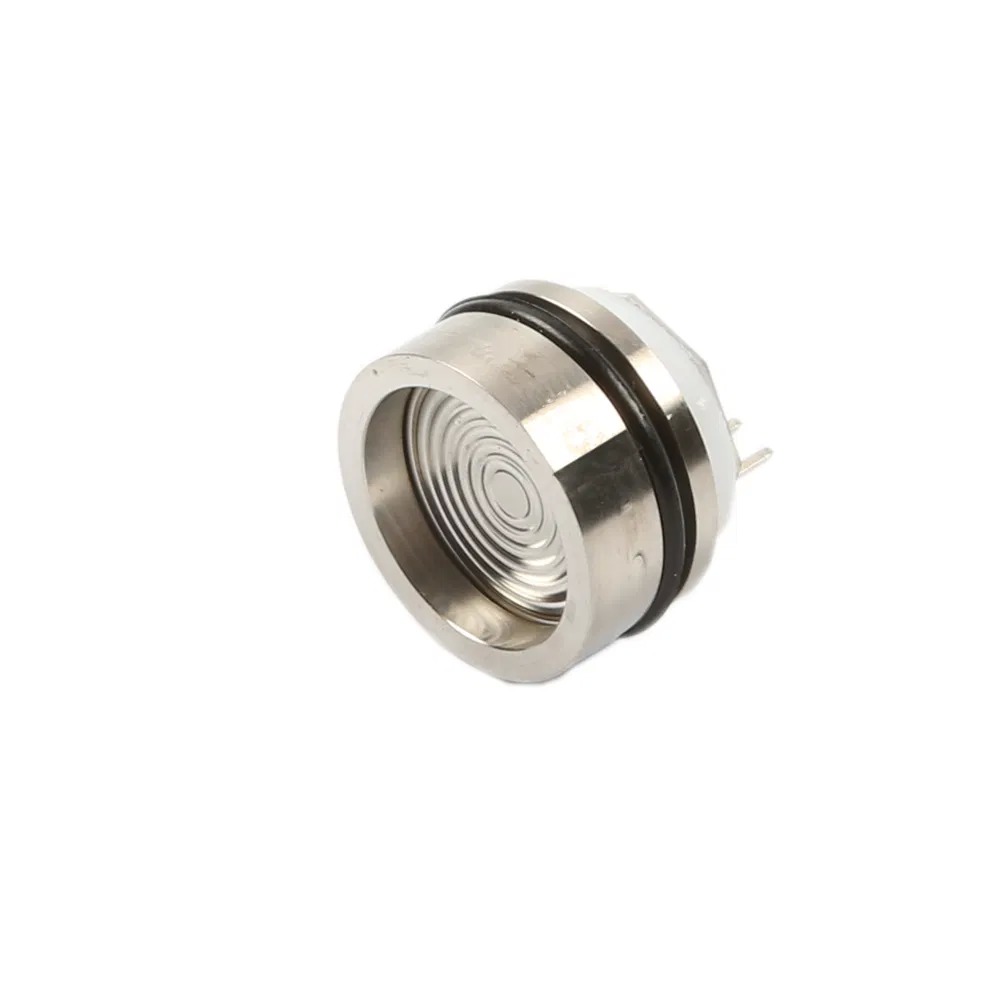

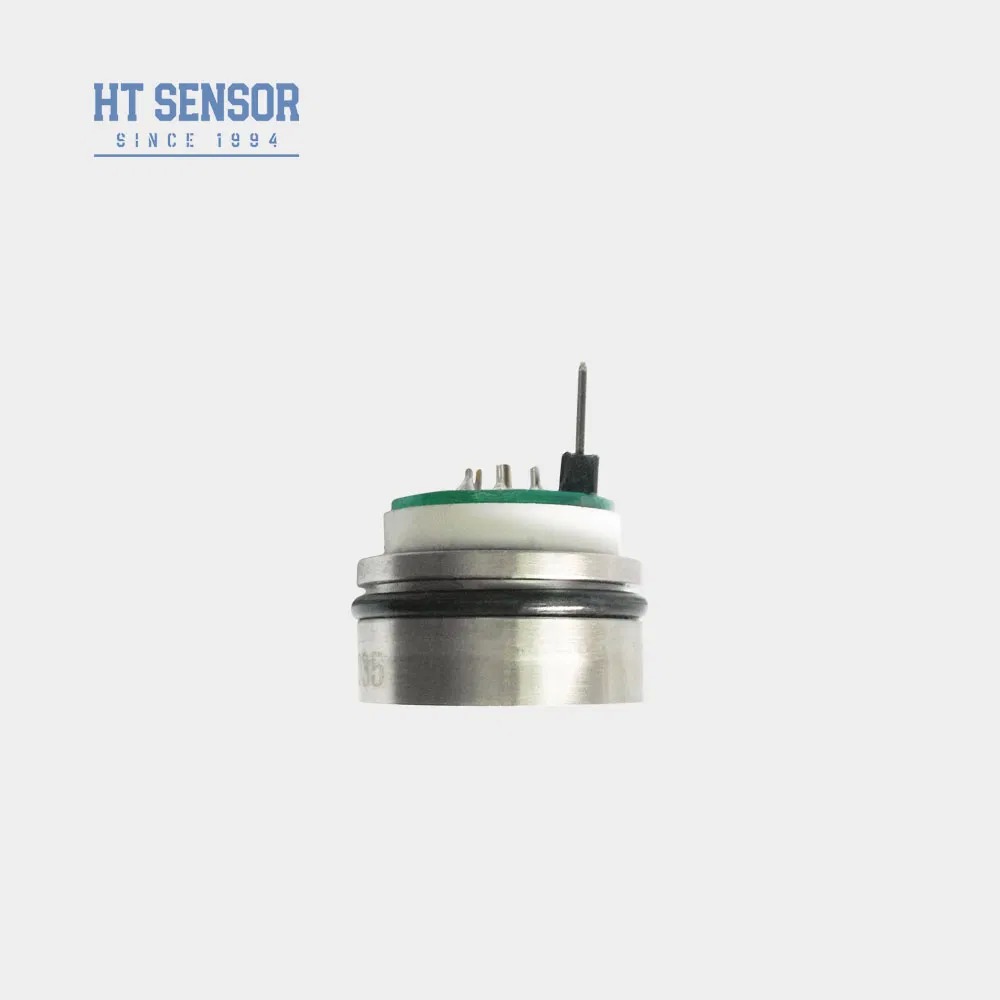

Baoji Hengtong HT26V sel sensor tekanan
Fitur Produk
- Pasokan tegangan konstan dengan output sinyal standar
- Keandalan tinggi dan stabilitas yang sangat baik
- Tinggi kompak 7mm dengan pilihan struktur yang dapat disesuaikan
Aplikasi
- Situs proses industri termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
- Industri maritim dan penerbangan
- Sistem kontrol hidraulik dan pneumatik
- Aplikasi kontrol proses
Kinerja Listrik
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan: 4KΩ~20KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ
- Koneksi Listrik: kawat suhu tinggi 100mm, kabel pita, dan konektor pin
Parameter Kinerja
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
|---|
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
|---|
| Disegel. | 3500KPaS, 7MPaS, 10MPaS |
|---|
| Parameter | Jenis | Maksimal | Satuan |
|---|
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S |
| Hysteresis | 0.05 | 0.1 | % F.S |
| Zero Offset Output | 0±1 | 0 ± 2 | mV |
| Output skala penuh (≤20KPa) | 50 ± 1 | 50 ± 2 | mV |
| Output skala penuh (≥35kPa) | 100 ± 1 | 100 ± 2 | mV |
| Zero Offset Temp. Drift (≤20KPa) | ± 1 | ± 2.5 | % F.S |
| Zero Offset Temp. Drift (≥ 35kPa) | ± 0.8 | ± 1.5 | % F.S |
| Pergeseran suhu skala penuh (≤20KPa) | ± 1 | ± 2 | % F.S |
| Pergeseran suhu skala penuh (≥ 35 kPa) | ± 0.8 | ± 1.5 | % F.S |
| Temp Kompensasi (≤20KPa) | 0 ~ 50 | | oC |
| Temp Kompensasi (≥ 35kPa) | 0 ~ 70 | | oC |
| Suhu operasi | -20 ~ 80 | | oC |
| Suhu penyimpanan | -40 ~ 125 | | oC |
| Beban Terlalu Diizinkan | 3 kali skala penuh | | |
| Tekanan ledakan | 5X skala penuh | | |
| Stabilitas jangka panjang | 0.2 % | | F.S./Tahun |
| Bahan diafragma | 316L | | |
| Resistensi Isolasi | ≥ 200MΩ 100VDC | | |
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | | |
| Kejutan | 100g, 11ms | | |
| Waktu Tanggapan | ≤1ms | | |
| Segel O-ring | Karet nitril atau karet fluoro | | |
| Penuh Medium | Minyak Silikon | | |
| Berat badan | ~ 25g | | |
Parameter yang diuji pada tegangan konstan 10V dan suhu lingkungan 25oC
Desain Konstruksi
Tabung Tekanan <3,5MPaS
Tabung Tekanan Normal ≥3,5MPaS <40MPaS
Koneksi Listrik dan Kompensasi
Contoh Pemilihan
Tips Pemesanan
1. Memastikan pas yang tepat antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
2. Selama perakitan perumahan, menjaga keselarasan vertikal dan menerapkan tekanan bahkan untuk menghindari jamming atau merusak plat kompensasi
3. Berikan instruksi khusus saat memesan jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan rumah (316L)
4. Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan dari deformasi atau tindikan
5. Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif
6Untuk setiap perubahan pada kabel pin, lihat label pada inti yang sebenarnya untuk koneksi yang tepat
Pertanyaan yang Sering Diajukan
T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan kami dapat memenuhi persyaratan pesanan skala besar.Kami merekomendasikan menghubungi tim penjualan kami sebelumnya untuk produksi yang lancar dan penjadwalan pengiriman.
T: Berapa jangka waktu pengiriman yang khas?
A: 5-8 hari kerja untuk model standar.
T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon yang tersedia untuk pesanan massal atau mitra jangka panjang.
T: Apa garansi produk Anda? Dan layanan purna jual?
A: Periode garansi kami adalah 24 bulan setelah pengiriman. tim purna jual kami menanggapi pertanyaan dalam waktu 24 jam, dengan instruksi jaringan PC jarak jauh selalu tersedia.
