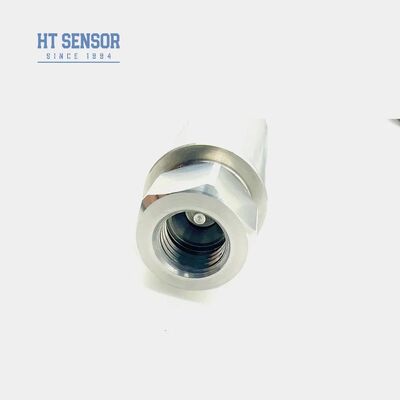

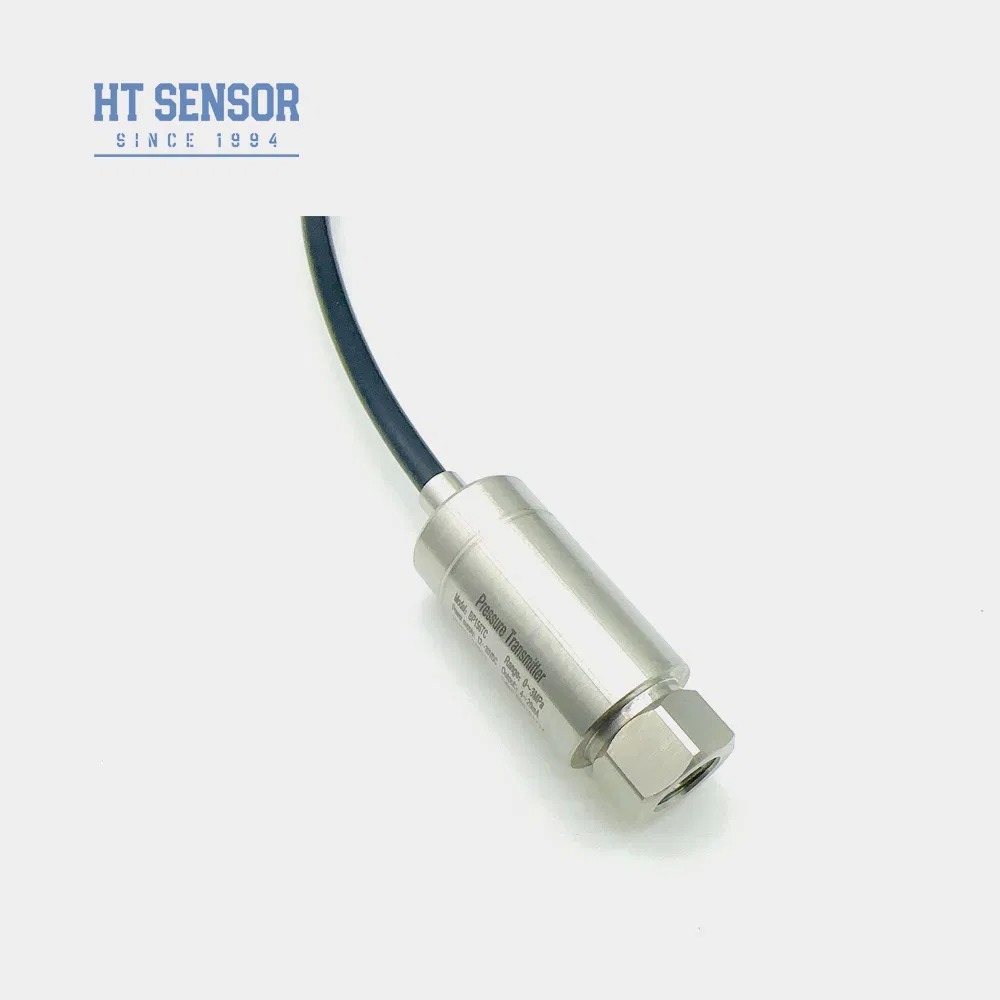

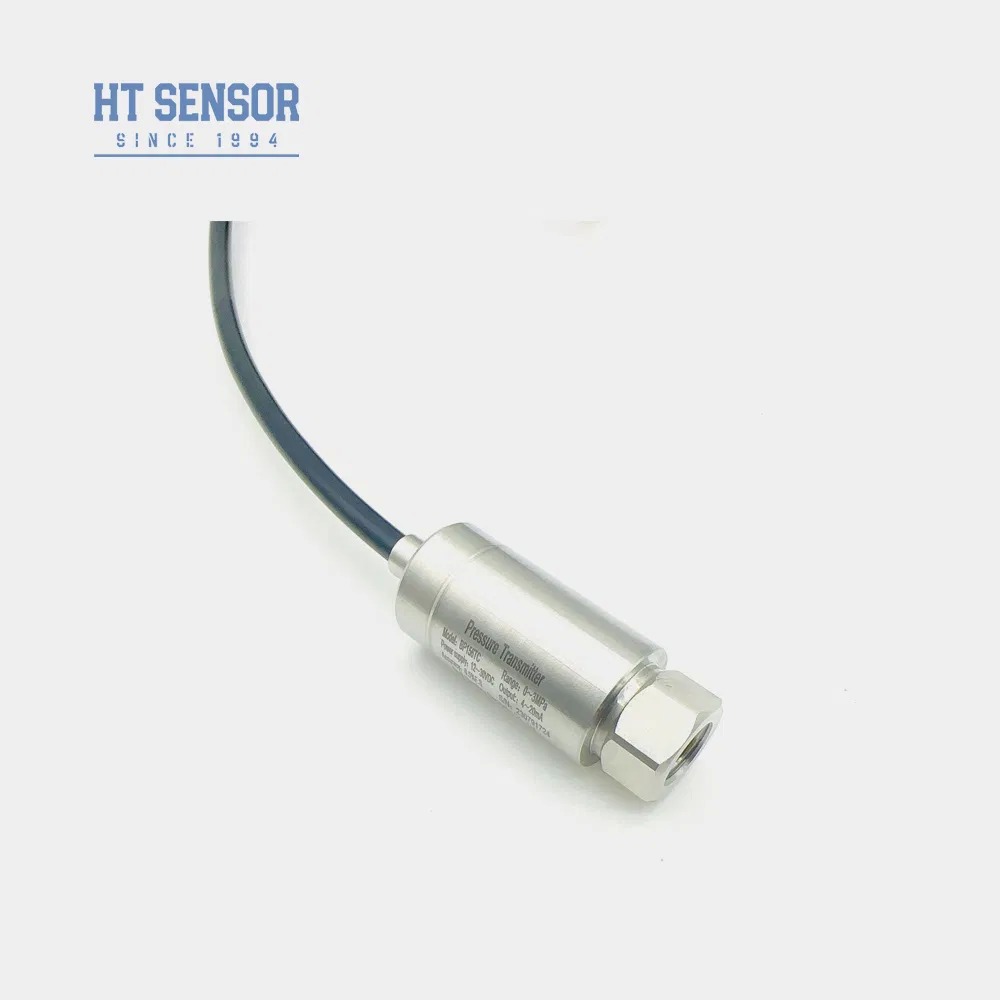

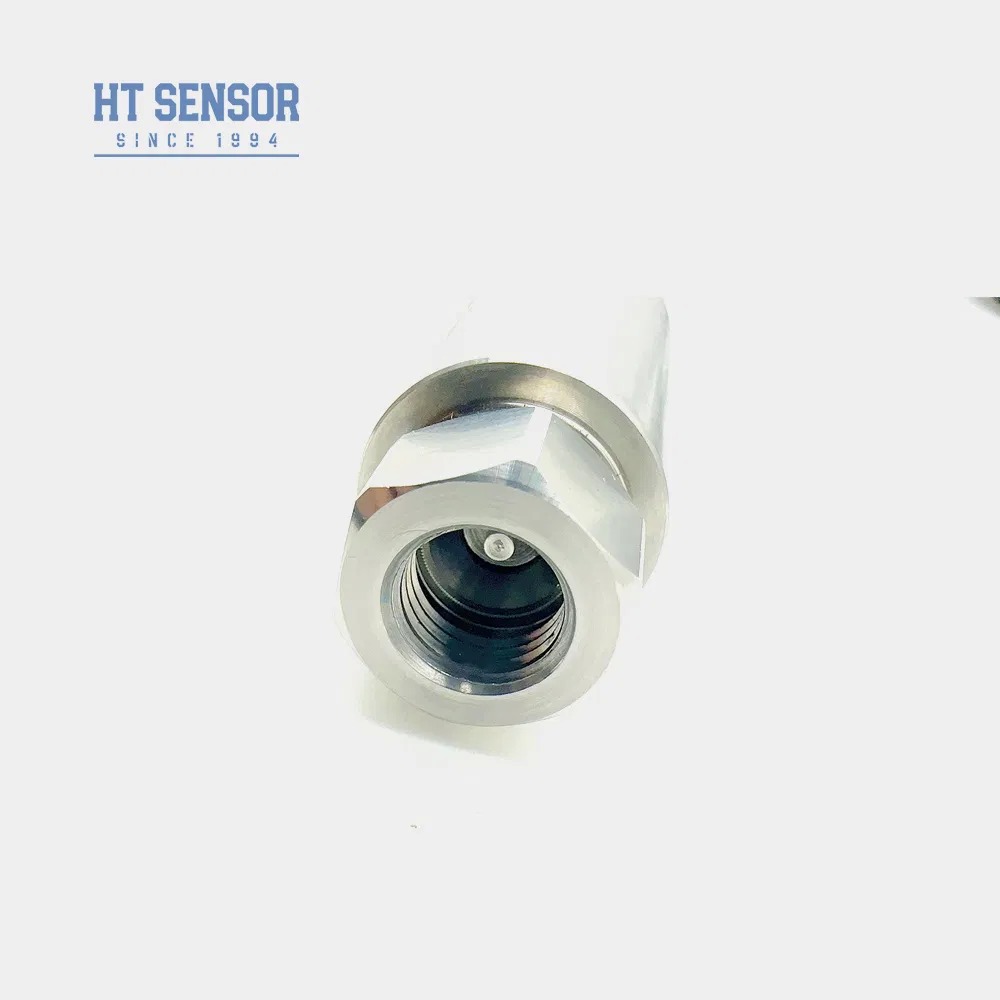

Pemancar Tekanan BP156
Pemancar tekanan BP156 adalah solusi hemat biaya yang dikembangkan khusus untuk kompresor udara dan peralatan pendingin. Menggabungkan teknologi terbaru dan menampilkan sirkuit pemancar berkinerja tinggi yang dikembangkan secara independen oleh perusahaan kami, pemancar ini menawarkan dimensi yang ringkas, ketahanan terhadap kelembaban yang kuat, dan kemampuan anti-interferensi elektromagnetik yang sangat baik. Pengujian yang ketat dan pemilihan penuaan untuk komponen, produk setengah jadi, dan barang jadi memastikan kinerja yang stabil dan andal.
Fitur Produk
- Rentang pengukuran yang luas dengan konstruksi baja tahan karat
- Tersedia beberapa konfigurasi antarmuka tekanan
- Desain yang ringkas dan ringan
- Kalibrasi nol dan skala penuh yang dapat disesuaikan
- Presisi tinggi dengan semua struktur baja tahan karat
Aplikasi
- Pengukuran tekanan gas dan cairan non-korosif menggunakan baja tahan karat 316L
- Aplikasi industri kelautan dan penerbangan
- Proses industri termasuk minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Sistem kontrol hidrolik dan pneumatik
Parameter Kinerja
| Parameter | Spesifikasi |
|---|
| Rentang Pengukuran | 0kPa ~ 10kPa…5MPa |
| Jenis Tekanan | Tekanan Ukur, Tekanan Absolut, Tekanan Tertutup |
| Kelebihan Beban | ≤ 1.5 kali dari rentang yang dinilai |
| Akurasi @ 25ºC | ±0.25% (Khas) ±0.5% (Maksimum) |
| Pengulangan & Histeresis | 0.02%F.S(Typ.) 0.05%F.S(Maks.) |
| Stabilitas Jangka Panjang | ±0.1%F.S/Tahun(Typ.) ±0.2%F.S/Tahun(Maks.) |
| Hanyutan Suhu Titik Nol | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Hanyutan Suhu Skala Penuh | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respons Frekuensi | 2.4Khz |
| Kompensasi Suhu | 0-70ºC(≤10MPa, dapat disesuaikan) |
| Suhu Operasi | -20ºC~80ºC |
| Suhu Penyimpanan | -40ºC~120ºC |
| Getaran | 10g, 55Hz ~ 2kHz |
| Material Perumahan | 304, 316L |
| Material Diafragma | 316L |
| Resistansi Isolasi | 100MΩ 100VDC |
| Peringkat Tahan Ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat | ~0.05kg |
Spesifikasi Sinyal Keluaran
| Sinyal Keluaran | Tegangan Catu Daya | Jenis Keluaran |
|---|
| 4~20mA | 12~30VDC | 2/3/4 kabel |
| 0~10/20mA | | 3 kabel |
0/1~5V
0/1~10V
0.5~4.5V | 5VDC | |
Contoh Pilihan
Informasi Pemesanan
Tips Pemesanan Penting
- Pastikan media yang diukur kompatibel dengan bagian kontak produk
- Produk tipe tahan ledakan tidak termasuk kepala tampilan digital
- Untuk pemancar dengan tampilan LCD atau LED, catu daya tidak boleh lebih rendah dari 20VDC
- Pasang perangkat penangkal petir dan pastikan pengardean yang tepat untuk pengoperasian yang andal
- Untuk suhu pengoperasian di bawah -20ºC, pilih segel O-ring EPDM sebagai pengganti karet Fluoro
- Panjang kabel default adalah 1.5m (bahan polietilena); tentukan bahan alternatif jika diperlukan
- Beri tahu kami tentang persyaratan khusus termasuk getaran kuat, gaya benturan, atau interferensi elektromagnetik
Panduan Pemesanan
BP15X | Pemancar Tekanan Analog

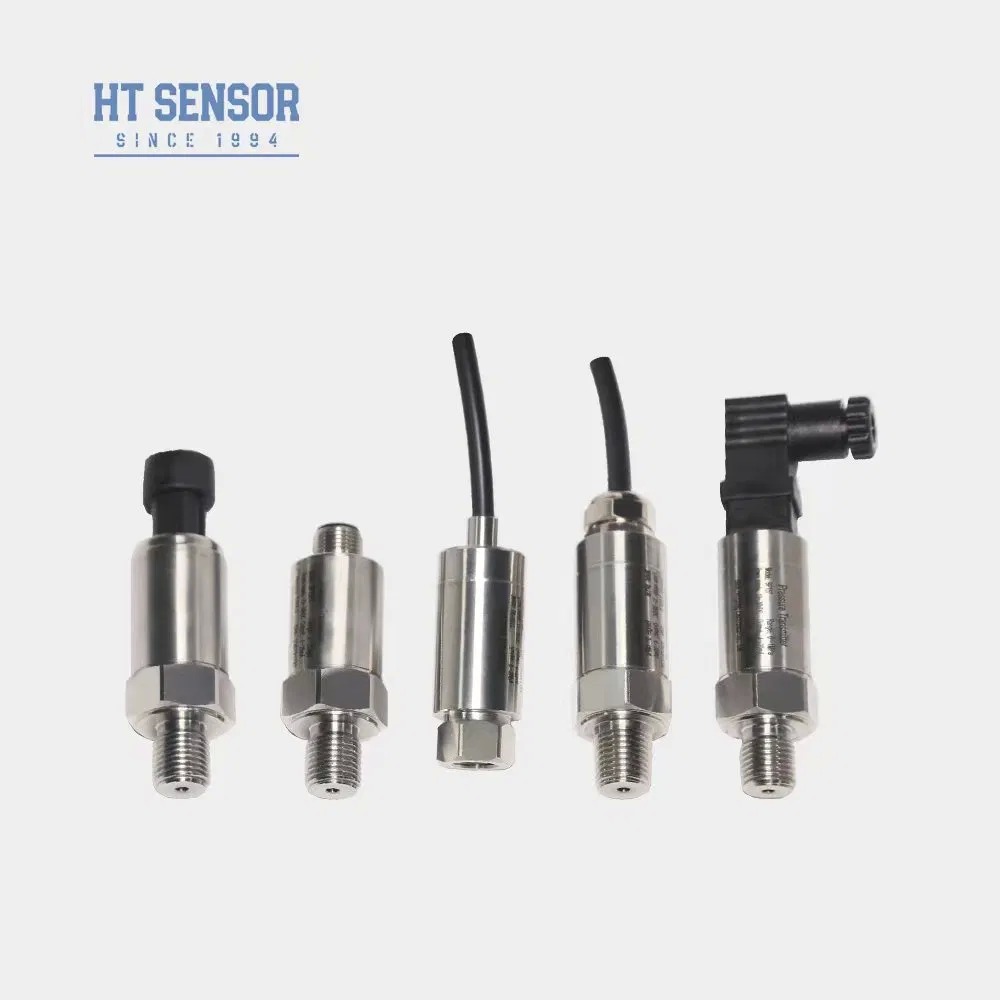

| Kode | Konstruksi Garis Besar |
|---|
| 5 | Steker Packard |
| 6 | Kabel Keluaran Langsung Tertutup 1.5 meter |
| 7 | Konektor Mini Hirschmann |
| 8 | Konektor Hirschmann Besar |
| Kode | Catu Daya |
|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Lainnya |
| Kode | Sinyal Keluaran |
|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kode | Koneksi Tekanan |
|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Lainnya(¢50.4 Flange) |
| Kode | Koneksi Listrik |
|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel Outlet Tertutup 1.5 meter |
| B4 | Lainnya |
| Kode | Jenis Tekanan |
|---|
| G | Tekanan Ukur |
| A | Tekanan Absolut |
| S | Tekanan Referensi Tertutup |
Pertanyaan yang Sering Diajukan
Apa saja fitur dari pemancar sensor tekanan Anda?
Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.
Bisakah saya menyesuaikan spesifikasi khusus?
Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik. Kami menyediakan layanan OEM dan ODM.
Berapa kapasitas produksi Anda?
Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar. Namun, disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan kelancaran produksi dan penjadwalan pengiriman.
Berapa periode pengiriman yang khas?
5~8 hari kerja untuk model standar. Produk yang disesuaikan dapat bervariasi.
Bagaimana harga produk? Apakah ada diskon?
Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
Apa garansi produk Anda? Dan layanan purna jual?
Waktu garansi kami adalah 24 bulan setelah pengiriman, dan tim purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam. Instruksi jarak jauh melalui jaringan PC selalu tersedia.
